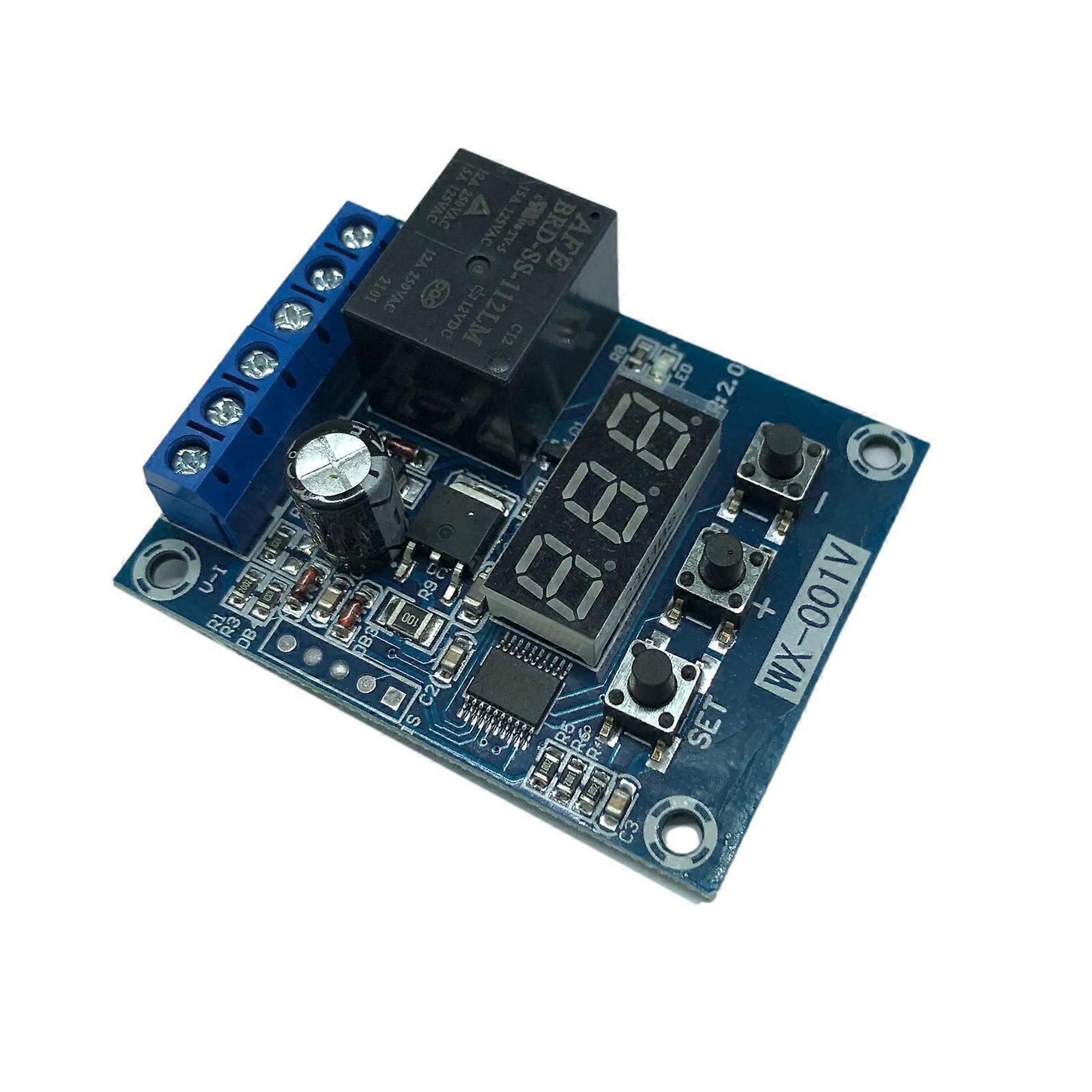

Spannungserkennungsmodul Zur Überwachung Der Lade- Und Entladespannung Zum Schutz

Brandneue und hochwertige F-1-Ladeüberwachung: Wenn die gemessene Spannung unter V1 liegt, ist die Ansprechspannung des Relais höher als V2, und das Relais schaltet ab. F-2-Entladeüberwachung: Wenn die gemessene Spannung über V2 liegt, schließt das Relais; liegt die Spannung unter V1, schaltet das Relais ab. F-3-Ansprechverhalten (extern): Wenn die gemessene Spannung zwischen V1 und V2 liegt, schaltet das Relais ab. In anderen Zuständen schaltet das Relais. F-4-Ansprechverhalten (intern): Wenn die gemessene Spannung zwischen V1 und V2 liegt, schaltet das Relais an; in anderen Zuständen sind die Relais abgeschaltet. F-5-Festpunktüberwachung: Wenn die gemessene Spannung über V1 liegt, schließt das Relais; liegt sie unter V1, schaltet das Relais ab. F-6-Festpunkt-Selbstverriegelungsüberwachung: Wenn die gemessene Spannung über V1 liegt, bleibt das Relais dauerhaft geschlossen, bis die Stromzufuhr manuell unterbrochen wird. F-7: Impulsüberwachung mit festem Punkt: Sobald die gemessene Spannung V1 (Schwankung um 0,1 V) erreicht, gibt das Relais ein Impulssignal aus. Funktion: Drücken Sie die SET-Taste eine Sekunde lang, um den Standardwert für V1 „XX.X“ blinkend anzuzeigen. Stellen Sie mit den Tasten „+“ oder „-“ den unteren Grenzwert für V1 ein. Drücken Sie die SET-Taste ein drittes Mal, um den Standardwert für V2 „XX.X“ blinkend anzuzeigen. Stellen Sie mit den Tasten „+“ oder „-“ den oberen Grenzwert für V2 ein. Spezifikationen: Material: Leiterplatte (PCB), Betriebsspannung: 24 V DC. Hinweis: Verwenden Sie das Gerät nicht zur Messung von Wechselspannung. Dies kann zu Instabilitäten führen oder die Platine beschädigen. Auch bei Gleichspannungen (direkt gleichgerichtete Gleichspannung ohne Filterung) können Schwankungen auftreten. Messen Sie ausschließlich reine Gleichspannung! Hinweis: Bitte erlauben Sie 1–2 cm Messabweichung aufgrund manueller Messung. Aufgrund unterschiedlicher Monitoreinstellungen kann die Farbe des Artikels auf dem Bild vom Original abweichen. Lieferumfang: 1x Spannungserkennungsmodul
