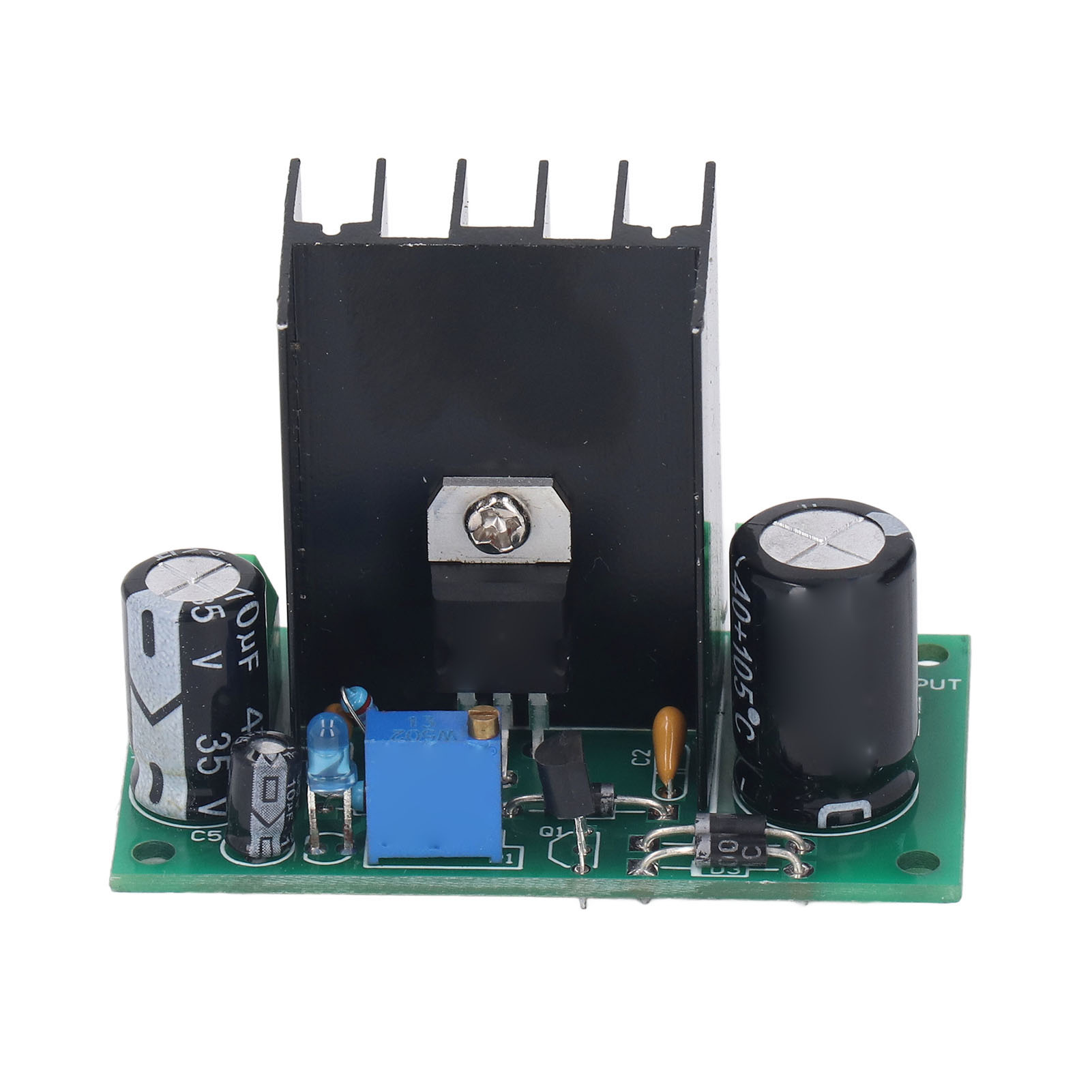

Spannungsreglerplatine, Einstellbares Gleichspannungsmodul Mit Schutzschaltung, Dc 5–35 V, Ac 6–25 V, Lm317

1. Flexible Spannungsregelung: Da der LM317 ein interner linearer Spannungsregler ist, hat er einen relativ hohen Stromverbrauch. Bei großen Eingangsspannungsdifferenzen und hohen Ausgangsströmen sollte der Stromverbrauch nicht zu hoch werden. Im Allgemeinen beträgt der Stromverbrauch nach dem Kühlkörper nicht mehr als 20 W. Daher wird bei großen Spannungsdifferenzen empfohlen, den Druck zu verschieben. 2. Breites Anwendungsgebiet: Der LM317 ist ein dreipoliger, einstellbarer positiver Spannungsregler-IC der US-amerikanischen National Semiconductor Corporation. Führende IC-Hersteller in China und weltweit bieten ähnliche Produkte an. Er ist ein äußerst weit verbreiteter integrierter Spannungsregler. 3. Schutzfunktionen: Der Ausgangsspannungsbereich des LM317 liegt zwischen 1,25 V und 27 V. Er ist sehr einfach zu verwenden. Zur Einstellung der Ausgangsspannung werden lediglich zwei externe Widerstände benötigt. Darüber hinaus sind die lineare und die Lastregelungsrate besser als bei Standard-Festspannungsreglern. Integrierter Überlastschutz, Sicherheitszonenschutz und weitere Schutzschaltungen sind ebenfalls vorhanden. 4. Ausreichende Kapazität: Für den LM317-Regler ist kein externer Kondensator erforderlich, es sei denn, die Verbindung zwischen dem Eingangsfilterkondensator und dem LM317-Eingang beträgt mehr als 15 cm (6 Zoll). Das Einschwingverhalten kann durch Ausgangskondensatoren angepasst werden. Durch die Verwendung des Filterkondensators im Regler lässt sich ein deutlich höheres Restwelligkeitsunterdrückungsverhältnis als bei einem Standard-Dreipolregler erzielen. 5. Erweiterte Funktionen: Der LM317 bietet eine Reihe spezieller Anwendungsmöglichkeiten. Beispielsweise kann der Regler durch Anlegen einer höheren Spannung verwendet werden, um Spannungen bis zu mehreren hundert Volt einzustellen, solange die Eingangs-Ausgangs-Spannungsdifferenz den Grenzwert des LM317 nicht überschreitet. Selbstverständlich muss ein Kurzschluss am Ausgang vermieden werden. Der Regler kann auch an eine programmierbare Spannung angeschlossen werden, um eine programmierbare Ausgangsleistung zu erzielen. Die Eingangsspannung muss mindestens 2 V höher als die Ausgangsspannung sein, andernfalls kann die Spannung nicht eingestellt werden. Die maximale Eingangsspannung darf 40 V nicht überschreiten. Der Ausgangsstrom darf 1 A nicht überschreiten. Bei einer Eingangsspannung von 1,2 V beträgt die maximale Ausgangsspannung ca. 10 V. Artikeltyp: Spannungsreglerplatine. Ausgangsstrom: 5 mA – 1,5 A. Maximale Eingangs-/Ausgangsspannungsdifferenz: 40 V DC. Minimale Eingangs-/Ausgangsspannungsdifferenz: 3 V DC. Umgebungstemperatur: -10 °C bis 85 °C. Lagertemperatur: -65 °C bis 150 °C. Beschreibung: Basierend auf dem IC-Design des Spannungsreglers LM317. Bei AC- oder DC-Eingang muss die DC-Ausgangsspannungsdifferenz zwischen Eingang und Ausgang größer als 3 V sein. DC-Eingangsspannung: 5–35 V. AC-Eingangsspannung: 6–25 V. DC-Ausgangsspannung: 1,25–30 V. Maximaler Strom: 1 A. Lieferumfang: 1 x Spannungsreglerplatine.
