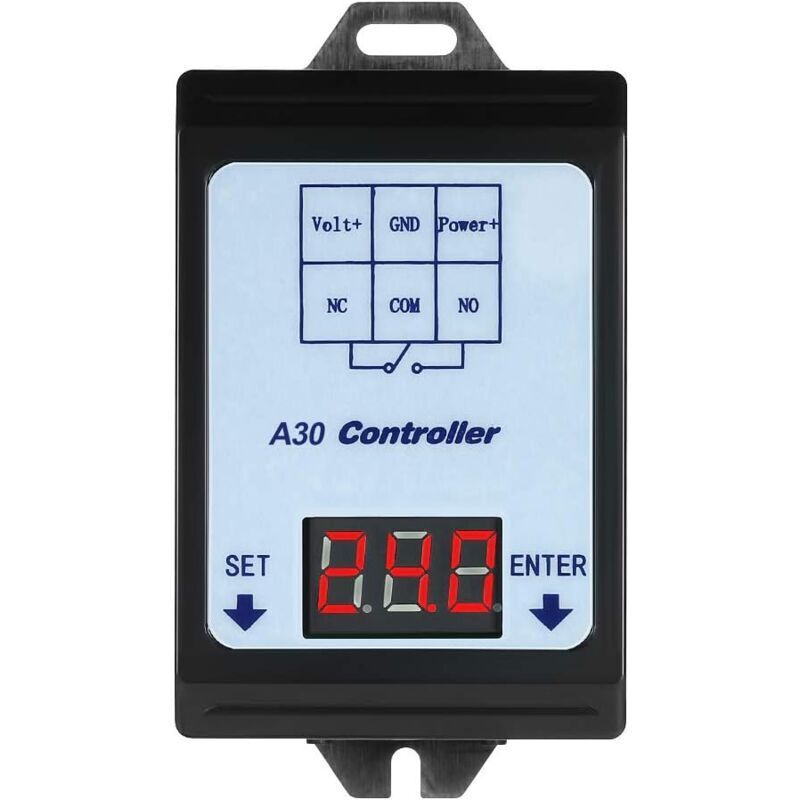

Spannungsüberwachungsmodul, A30-u1 Dc 0-99,9v Verzögerungsrelais-steuerplatine Zur Überspannungs- Und Unterspannungserkennung.

1. Nach dem Einschalten zeigt das Display automatisch den aktuell gemessenen Spannungswert an. Drücken Sie die SET-Taste, um in den Einstellmodus zu gelangen; das erste Bit blinkt weiterhin. Der erste Parameter stellt den oberen Spannungsgrenzwert dar (Einstellbereich 0 bis 9). Drücken Sie die ENTER-Taste, um den Wert des ersten Bits einzustellen. Drücken Sie die SET-Taste erneut, um das nächste Bit auszuwählen, und drücken Sie die ENTER-Taste, um dessen Wert zu ändern. 2. Drücken Sie die SET-Taste ein drittes Mal, um das letzte Bit auszuwählen. Der erste Parameter, „Oberer Spannungsgrenzwert“, ist nun eingestellt. Drücken Sie die SET-Taste ein viertes Mal, um den nächsten Parameter, den unteren Spannungsgrenzwert, auf die gleiche Weise einzustellen. Hinweis: Dieser Wert muss niedriger als der obere Spannungsgrenzwert sein. 3. Mit dem dritten Parameter wird der Spannungsregelungswert eingestellt. Der Einstellbereich liegt zwischen -0,5 V und 0,5 V. Mit dem vierten Parameter wird die verbleibende Zeit bis zur automatischen Abschaltung des Displays eingestellt. Der Einstellbereich liegt zwischen D-0 und D-9, d. h. nach 1 bis 9 Minuten schaltet sich das Display ab. Hinweis: Bei D-0 bleibt das Display dauerhaft eingeschaltet. Der fünfte Parameter definiert den Aktivierungszustand des Relais („ON H“ oder „ON L“). 4. „ON H“: Der Relaisausgang wird aktiviert, wenn der aktuell gemessene Spannungswert den oberen Grenzwert überschreitet. Dieser Zustand eignet sich für den Batterieentlademodus. „ON“: Der Relaisausgang wird aktiviert, wenn der aktuell gemessene Spannungswert den unteren Grenzwert unterschreitet. Dieser Zustand eignet sich für den Batterielademodus. Nach der Parametereinstellung und dem Ende der Displayanzeige wechselt das Gerät automatisch in den Erkennungsmodus. Parameter: 1. Betriebsspannung: 6–80 V DC 2. Messspannung: 0–99,9 V DC 3. Spannungskalibrierungswert: -0,5 V ~ 0,5 V 4. Verzögerungszeit: 1 bis 9 Minuten oder Dauerbetrieb (einstellbar) 5. Betriebsstrom: 4 mA bis 58 mA (24 V) 6. Ausgangstyp: Relaisausgang (keine Ausgangsspannung!!!) 7. Last (max.): DC 30 V/30 A oder AC 250 V/30 A 8. Abmessungen: 78 × 53 × 30 mm Lieferumfang: 1 × Modul
