Spannungsüberwachungsrelais, Dreiphasen-stromkreisschutz, Unterspannungsschutz, Phasenfolge

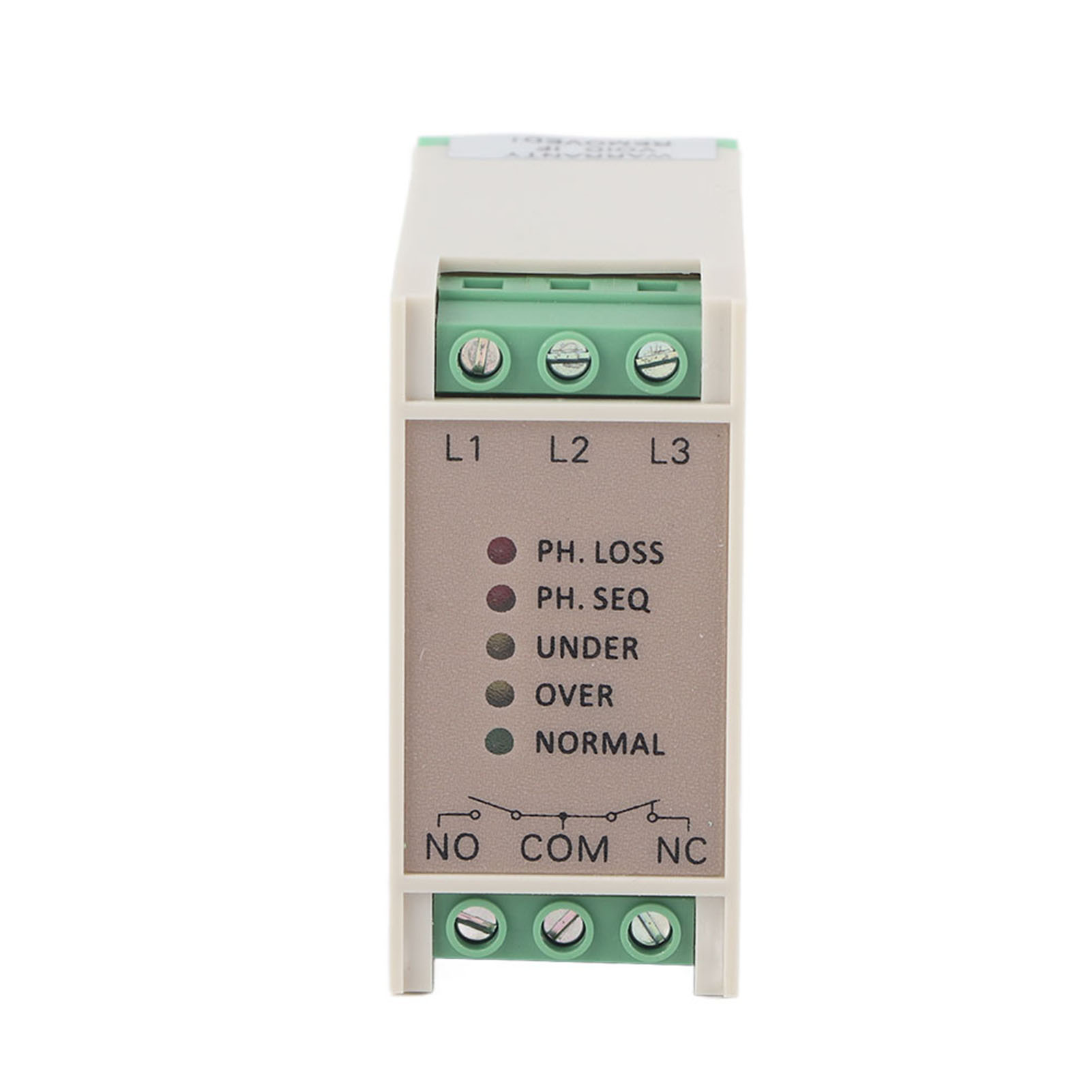

Willkommen in unserem Shop! Dieser Überspannungsschutz verfügt über 5 Kontrollleuchten für folgende Betriebszustände: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Phasenumkehr, Überspannung und Unterspannung. Die Basis des Schutzes ist als Schienenmontage mit zwei Schraublöchern ausgeführt und ermöglicht so die direkte, eigenständige Installation oder die Montage auf einer HT35-Schiene. Der Phasenausfallschutz signalisiert, dass bei einem Phasenausfall die geschützte Leitung mit einer Verzögerung von 2 Sekunden abgeschaltet wird, unabhängig davon, ob die Leitung in Betrieb ist oder nicht. Der Phasenumkehrschutz verhindert eine falsche Phasenfolge (L1, L2, L3) im Drehstromnetz mit einer Verzögerung von 2 Sekunden. Der Spannungsunsymmetrieschutz signalisiert, dass eine dreiphasige Spannungsunsymmetrie die Sicherheit der Leitung beeinträchtigen kann. Überschreitet die dreiphasige Unsymmetrie (x100 %) 10 %, wird der Schutz mit einer Verzögerung von 2 Sekunden ausgelöst. Der Überspannungsschutz signalisiert, dass bei Überschreitung des eingestellten Spannungswerts in der geschützten Leitung die Schutzfunktion mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 6 bis 20 V AC abgeschaltet wird. Unterspannungsschutz bedeutet, dass bei einem Spannungsabfall der geschützten Leitung unter den eingestellten Wert eine Verzögerung von 3 bis 8 Sekunden und eine Wiederherstellungsspannung von 3 bis 20 V AC erfolgt. Diese Produkte finden breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Verteileranlagen usw. Zustand: 100 % neu. Hauptstromkreis: Nennspannung 480 V AC. Anschlussleitungen für den Hauptstromkreis: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Bei Verwendung eines einadrigen Kupferdrahts kann dieser direkt in die Klemme gesteckt werden; bei Verwendung eines Kabels muss eine Aderendhülse angebracht werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: Ein Öffner- und ein Schließerkontakt, die elektrisch untrennbar miteinander verbunden sind. Anwendungsbereich: AC15, DC13. Kontaktbelastbarkeit: 250 V AC 2,5 A, 30 V DC 1,5 A. Konventioneller thermischer Strom: 5 A. Spannungsschutzbereich: 2000 V – Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Abmessungen: ca. 68 x 30 x 76 mm. Lieferumfang: 1 Schutzgerät, 1 Bedienungsanleitung. Da das Schutzgerät nur gegen Spannung und Phasenfolge schützt, ist es für verschiedene Motortypen geeignet. Dieses Produkt wird typischerweise auf der Versorgungsseite von Drehstromsystemen installiert und darf nicht auf der Ausgangsseite von Systemen mit variablem Strom installiert werden.
