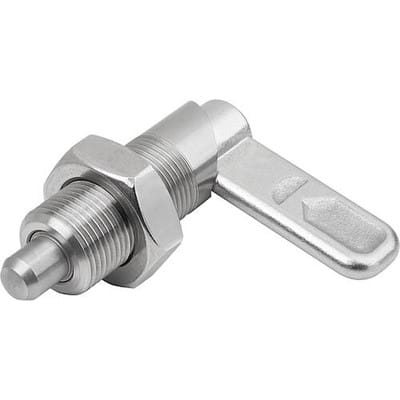

SPERRRIEGEL, D=10, M16, FORM:B M. GEWINDEHÜLSE, M. MUTTER, EDELSTAHL BLANK

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Ausführung: Gewindehülse und Riegel blank. Arretierstift geschliffen und blank. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. B: 14,4 B1: 4,8 D1: M16 D2: 16 D=Arretierstiftdurchmesser: 10 F x 30°: 2,8 Federkraft Anfang F1 ca. N: 15 Federkraft Ende F2 ca. N: 35 H: 10 Kontermutter: mit Kontermutter L: 61,2 L1=Grifflänge: 40 L3: 32 RoHS: true SW: 24 UNSPSC Code: 31162800
