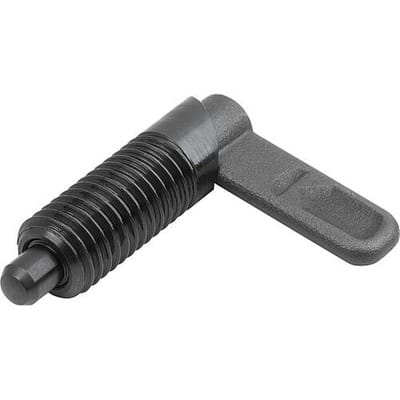

SPERRRIEGEL, D=12, M20, FORM:A MIT GEWINDEHÜLSE, STAHL BRÜNIERT

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. B: 18 B1: 6 D1: M20 D2: 20 D=Arretierstiftdurchmesser: 12 F x 30°: 3 Federkraft Anfang F1 ca. N: 20 Federkraft Ende F2 ca. N: 60 H: 12 Kontermutter: ohne Kontermutter L: 71 L1=Grifflänge: 50 L3: 35 RoHS: true UNSPSC Code: 31162800
