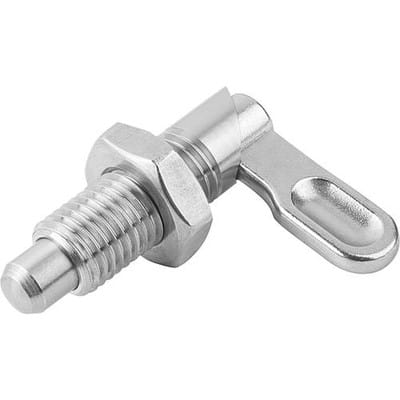

SPERRRIEGEL, D=12, M20X1,5, FORM:B GRIFF UNBESCH., M. MUTTER, EDELSTAHL

Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. B: 18 B1: 6 D1=Gewinde: M20x1,5 D2: 20 D=Arretierstiftdurchmesser: 12 F x 30°: 3 Federkraft Anfang F1 ca. N: 20 Federkraft Ende F2 ca. N: 60 H: 12 Kontermutter: mit Kontermutter L: 70 L1=Grifflänge: 50 L3: 35 REACh: false RoHS: true SW: 30 UNSPSC Code: 31162800
