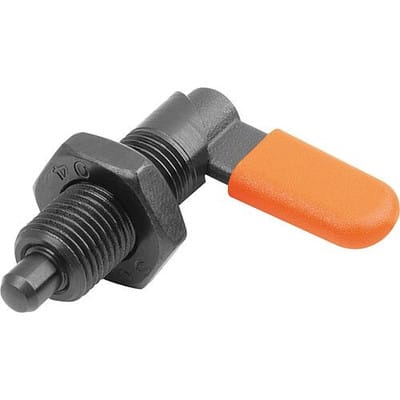

SPERRRIEGEL, D=4, M10, FORM:D M. GEW.HÜLSE/MUTTER/KAPPE, STAHL BRÜNIERT, KOMP:POLYAMID ORANGE RAL2004

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL7021 - reinorange RAL 2004 - rapsgelb RAL 1021 - verkehrsrot RAL 3020 - signalgrün RAL 6032 - verkehrsblau RAL 5017 - lichtgrau RAL 7035 Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. B: 10,9 B1: 4,9 D1: M10 D2: 10 D=Arretierstiftdurchmesser: 4 F x 30°: 1 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 14 H: 6 Kontermutter: mit Kontermutter L: 39,5 L1=Grifflänge: 26,3 L3: 20 RoHS: true SW: 17 UNSPSC Code: 31162800
