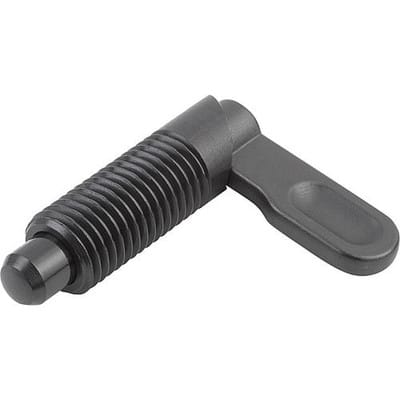

SPERRRIEGEL, D=5, M12, FORM:A GRIFF UNBESCH., O. MUTTER, STAHL

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form A: Griff unbeschichtet, ohne Mutter Form C: Griff pulverbeschichtet, ohne Mutter B: 10,8 B1: 3,6 D1=Gewinde: M12 D2: 12 D=Arretierstiftdurchmesser: 5 F x 30°: 1,3 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 15 H: 8 Kontermutter: ohne Kontermutter L: 46,8 L1=Grifflänge: 30 L3: 25 REACh: false RoHS: true UNSPSC Code: 31162800
