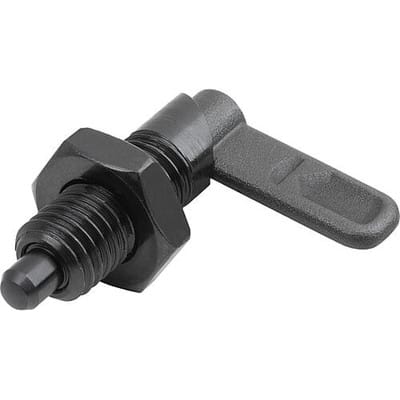

SPERRRIEGEL, D=6, M12, FORM:B M. GEWINDEHÜLSE, M. MUTTER, STAHL BRÜNIERT

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. B: 10,8 B1: 3,6 D1: M12 D2: 12 D=Arretierstiftdurchmesser: 6 F x 30°: 1,8 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 15 H: 8 Kontermutter: mit Kontermutter L: 47,4 L1=Grifflänge: 30 L3: 25 RoHS: true SW: 19 UNSPSC Code: 31162800
