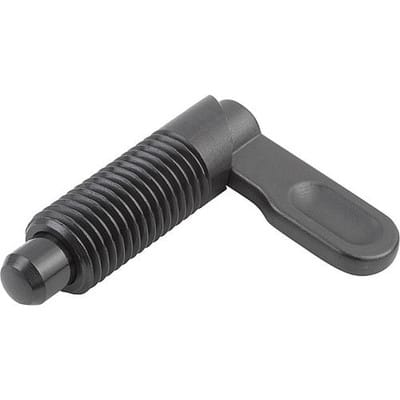

SPERRRIEGEL, D=6, M16, FORM:A GRIFF UNBESCH., O. MUTTER, STAHL

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zeichnungshinweis: Form A: Griff unbeschichtet, ohne Mutter Form C: Griff pulverbeschichtet, ohne Mutter B: 14,4 B1: 4,8 D1=Gewinde: M16 D2: 16 D=Arretierstiftdurchmesser: 6 F x 30°: 1,8 Federkraft Anfang F1 ca. N: 15 Federkraft Ende F2 ca. N: 35 H: 10 Kontermutter: ohne Kontermutter L: 60,4 L1=Grifflänge: 40 L3: 32 REACh: false RoHS: true UNSPSC Code: 31162800
