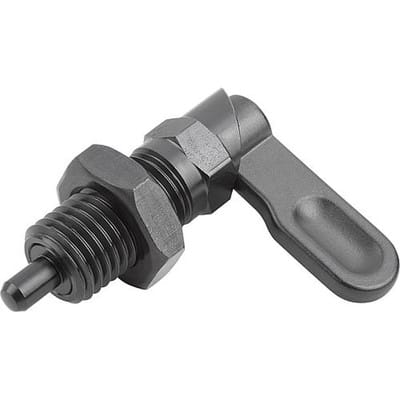

SPERRRIEGEL MIT ANSCHLAG, RECHTS, D=6, M10, FORM:C GRIFF PULVERB., O. MUTTER, STAHL

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts Ausführung 1: mit Anschlag Ausführung 2: rechts B: 9 B1: 3 D1=Gewinde: M10 D2: 10 D=Arretierstiftdurchmesser: 6 F x 30°: 1,8 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 14 H: 6 Kontermutter: ohne Kontermutter L: 38 L1=Grifflänge: 25 L3: 15 REACh: false RoHS: true SW1: 10 UNSPSC Code: 31162800
