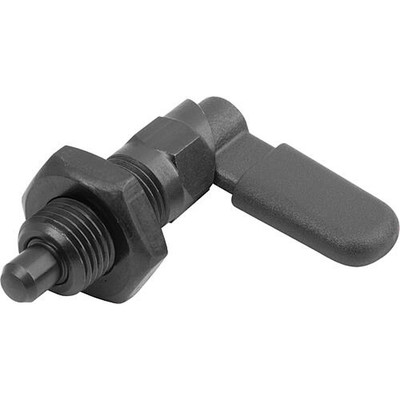

SPERRRIEGEL MIT SECHSKANT, D=5, M10X1, SW1=10, FORM:D, MIT KAPPE, MIT MUTTER, STAHL BRÜNIERT, KOMP:THERMOPLAST

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Stahl. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL 7021. - reinorange RAL 2004. - rapsgelb RAL 1021. - verkehrsrot RAL 3020. - signalgrün RAL 6032. - verkehrsblau RAL 5017. - lichtgrau RAL 7035. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Hülse mit Sechskant dient als Montagehilfe. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. Ausführung 1: mit Sechskant B: 10,9 B1: 4,9 D1=Gewinde: M10x1 D2: 10 D=Arretierstiftdurchmesser: 5 F x 30°: 1,3 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 14 H: 6 Kontermutter: mit Kontermutter L: 39,5 L1=Grifflänge: 26,3 L3: 15 RoHS: true SW1: 10 SW2: 17 UNSPSC Code: 31162800
