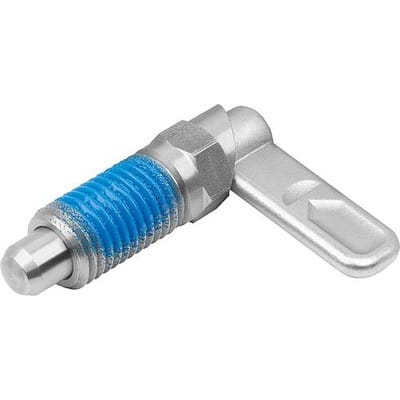

SPERRRIEGEL MIT SECHSKANT, D=6, M16, FORM:AP OHNE KAPPE, OHNE MUTTER, EDELSTAHL BLANK

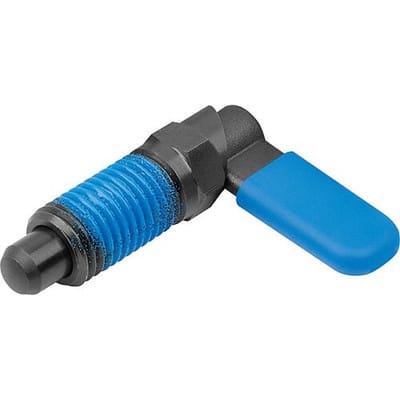

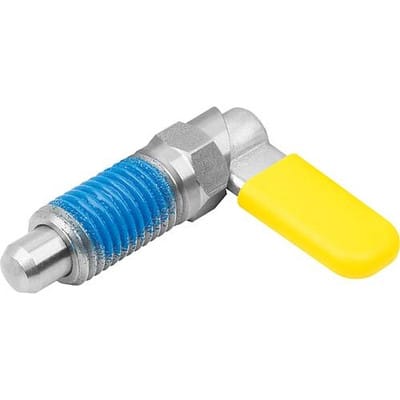

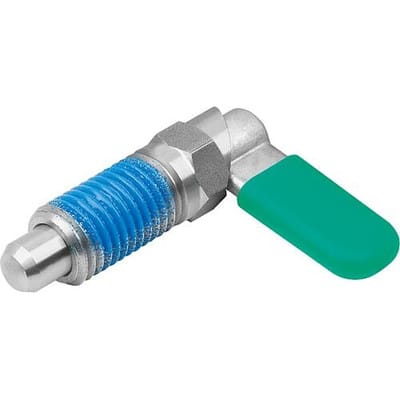

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.4308. Gewindehülse und Arretierstift 1.4305. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Gewindesicherung Polyamid blau. Ausführung: Gewindehülse, Druckfeder und Riegel blank. Arretierstift geschliffen und blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL 7021. - reinorange RAL 2004. - rapsgelb RAL 1021. - verkehrsrot RAL 3020. - signalgrün RAL 6032. - verkehrsblau RAL 5017. - lichtgrau RAL 7035. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Hülse mit Sechskant dient als Montagehilfe. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290. Zeichnungshinweis: Form AP: ohne Riegelkappe ohne Mutter. Ausführung 1: mit Sechskant B: 14,4 B1: 4,8 D1=Gewinde: M16 D2: 16 D=Arretierstiftdurchmesser: 6 F x 30°: 1,8 Federkraft Anfang F1 ca. N: 15 Federkraft Ende F2 ca. N: 35 H: 10 L1=Grifflänge: 40 L3: 26 L=Länge: 61,2 RoHS: true SW1: 16 UNSPSC Code: 31162800
