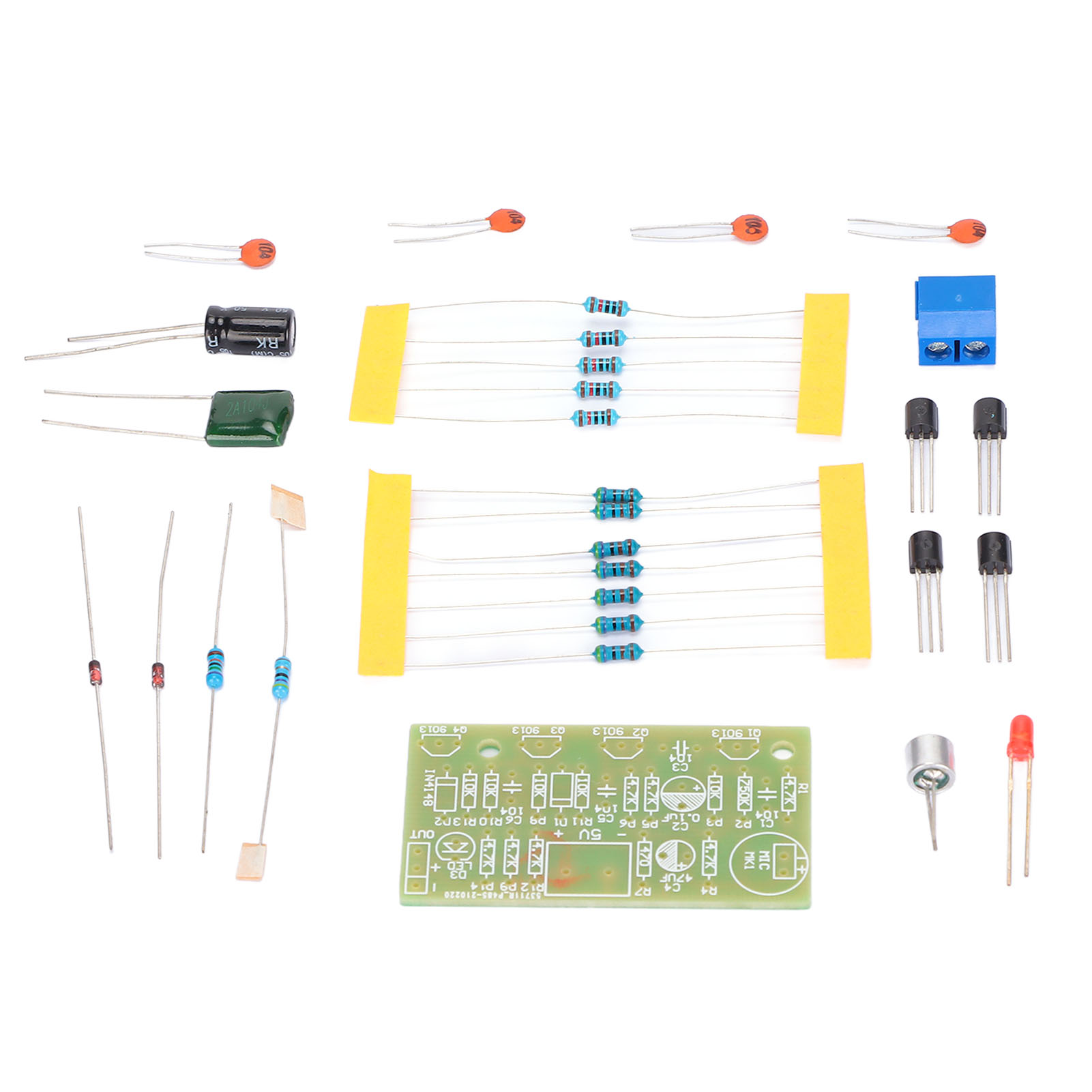

Sprachschaltermodul, Akustik-steuerplatine, Zubehörset Für Diy 5v

1. Bessere Steuerung: Mit diesem Sprachschaltermodul können Sie den Schalter einfach per Handklatschen steuern – ideal für DIY-Projekte. 2.Stabiler Betrieb: Q1 und Q2 bilden zwei Audioverstärkerschaltungen. Das Audiosignal wird von MK1 empfangen, C1 ist mit dem Basispol von Q1 verbunden, verstärkt und direkt vom Kollektor zum Basispol von Q2 geleitet. Dort entsteht eine negative Rechteckwelle, die den bistabilen Schaltkreis triggert. 3.Hohe Genauigkeit: Der Frequenzgang der Schaltung mit R1 und C1 ist auf ca. 3 kHz begrenzt, um eine hohe Empfindlichkeit zu gewährleisten. Beim Einschalten ist Q4 im bistabilen Schaltkreis gesperrt, Q3 ist gesättigt und D3 leuchtet nicht. 4.Effizienter Betrieb: Wenn MK1 ein Steuersignal empfängt, wird die negative Rechteckwelle zweimal verstärkt. Die negativen Impulse werden über D1 an den Basispol von Q3 angelegt, wodurch der Schaltkreis schnell umschaltet. Nach der Differenzverarbeitung leuchtet D 3. 5.Schnelle Reaktion: Sobald MK1 wieder mit dem Steuersignal verbunden ist, wird der Stromkreis umgeschaltet und D3 ausgeschaltet. Die Leiterplatte ist für den Anschluss J1 vorgesehen, über den das Relais mit externen Steuergeräten und anderen Geräten verbunden werden kann. An beiden Enden des Relais sind eine Spulenschutzdiode und eine Diode erforderlich. Artikeltyp: Sprachschaltermodul; Betriebsspannung: 5 V; Leiterplattengröße: ca. 28 x 49 mm; Lieferumfang: 1 x Sprachschaltermodul-Kit
