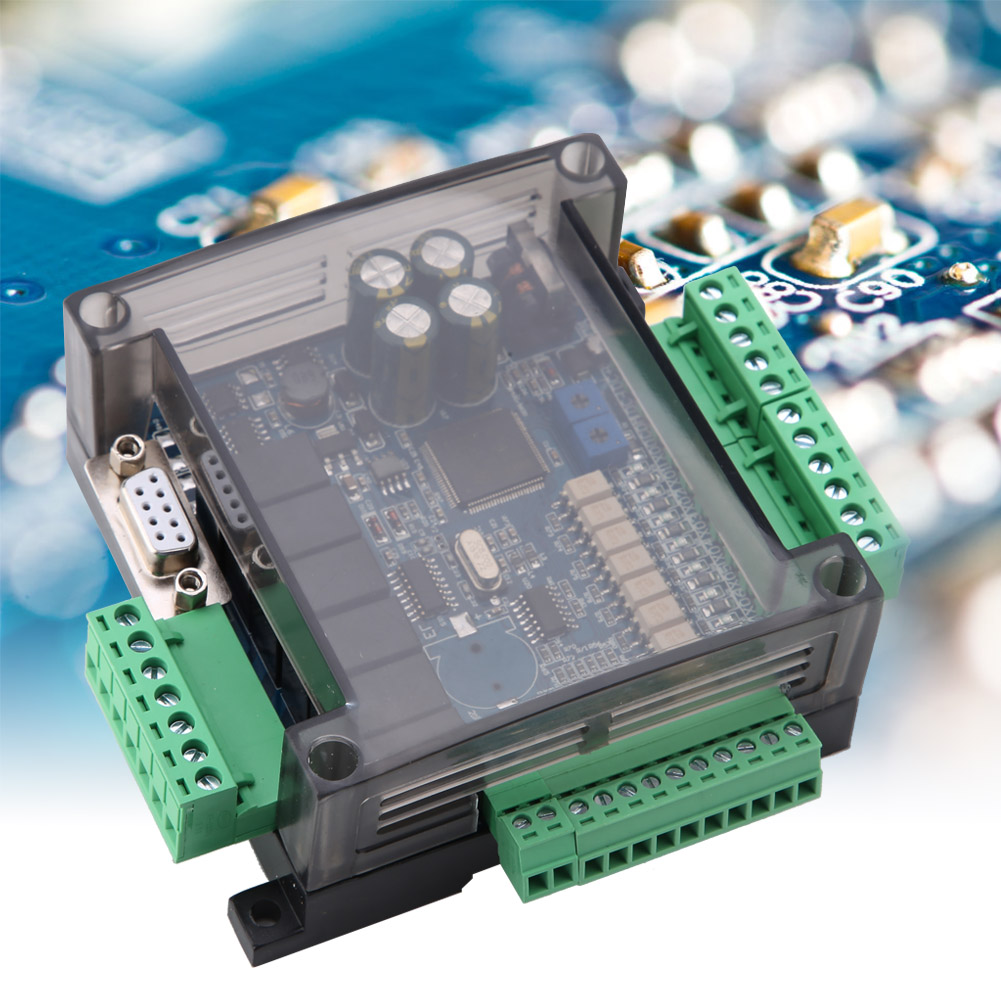

Sps-industriesteuerplatine Fx3u-14mr, 8 Eingänge, 6 Ausgänge, Programmierbarer Einfacher Controller

1. Eingangspunkte X (Elemente x0-x7): DC24-Eingang, Low-Pegel aktiv. X0-5 ist der Eingang für die Hochgeschwindigkeitszählung (Standard: 12 kHz, optional 100 kHz). 2. Analoger Ausgangsspannungsausgang WR3A, Wertebereich: 0-4095. 3. Maximaler Strom: 1 A. Externe Last gemeinsam an +24 V angeschlossen, anderes Ende an den SPS-Ausgang Y. 4. Y0-Y5: Optionaler Relais- oder Transistorausgang. Relaisausgang: 5 A. Transistorausgang: DC24 V, maximaler Strom: 1 A. 5. Zwischenrelais M: M0-M3071, einstellbarer Notstrombereich. Der analoge Ausgangsspannungsregler WR3A entspricht einem Wert von 0–4095 V. Der maximale Strom beträgt 1 A. Die externe Last wird gemeinsam mit +24 V abgeschlossen, das andere Ende ist mit dem SPS-Ausgang Y verbunden. Y0–Y5 sind wahlweise Relais- oder Transistorausgänge mit einem Relais-Ausgangsstrom von 5 A. Der Transistor-Ausgang liefert 24 V DC und einen maximalen Strom von 1 A. Zwischenrelais M: M0–M3071, deren Notstrombereich einstellbar ist. Spezifikation: Gewicht: 239 g / 8,4 oz; Eingänge: 8; Ausgänge: 6; Versorgungsspannung: DC 24 V; Ausgangsstrom: 5 A; Analogeingang: 6AD; Analogausgang: 2DA; Hochgeschwindigkeitszähler: 6-stufig, optional 12K oder 100K; Impulsausgang: Nein; Gleitkommaarithmetik: Unterstützt; Schrittmotor: Nicht unterstützt; Speicherkapazität: 8000 Schritte; Programmiersoftware: GX Developer oder GX Works; Programmschritte: 8000 Schritte; Zwei Kommunikationsschnittstellen: Eine serielle RS232-Schnittstelle (DB9) mit FX3u-Protokoll (38400, 7, E, 1); eine RS485-Schnittstelle (485 optional konfigurierbar) (Kommunikationsprotokoll auf D8120 einstellbar). Die Ausgänge Y: Y0–Y5 sind wahlweise Relais- oder Transistorausgänge (Relaisstrom: 5 A; Transistorausgang: DC 24 V, maximaler Strom: 1 A). Y0–1 sind Hochgeschwindigkeitsausgänge (maximal 100K). PWM-Periode: 0–32767 µs. Die maximale Stromstärke beträgt 1 A. Externe Last wird gemeinsam an +24 V angeschlossen, das andere Ende an den SPS-Ausgang Y. Analogeingang: Sechs-Kanal-Analogeingang, 12-Bit-Genauigkeit, Eingangsspannung: 0–10 V, 0–20 mA; Auslesen des Analogwerts mit der Anweisung RD3A. Entsprechende Werte: 0–4095. Zwei-Kanal-Potentiometer-Analogeingang, D8030, D8031. Analogausgang: Zweikanal-Analogausgang, 12-Bit-Genauigkeit, Ausgangsspannung: 0–10 V. Ausgabe der analogen Ausgangsspannung mit der Anweisung WR3A, entsprechend dem Wert 0–4095. Zwischenrelais M: M0–M3071, der Bereich für die Notstromversorgung ist einstellbar. Schrittpunkt S: S0-1023, Speicherbereich bei Stromausfall kann auf S0-S1023 eingestellt werden. 100-ms-Timer: t0-t199, kumulative Speicherung bei Stromausfall t184-t199. 10-ms-Timer: T200-T249, kumulative Speicherung bei Stromausfall T246-T249. 1-ms-Timer: T250-T383, wobei T250-255 kumulativ ist. 16-Bit-Zähler: C0-C199, Speicherung bei Stromausfall C100-199. 32-Bit-Zähler: C200-C219, Speicherung bei Stromausfall C220-C234. 32-Bit-Hochgeschwindigkeitszähler: C235-255; C235-240 ist ein einphasiger Zähler, keine Frequenzverdopplung; C241-240 ist ein einphasiger Zähler mit doppelter Frequenz. C247-249 ist ein Zweiphasenzähler ohne Frequenzverdopplung; C250-252 ist ein Zweiphasenzähler mit doppelter Frequenz; C253-255 ist ein Zweiphasenzähler mit vierfacher Frequenz; Register D: D0-D7999, Speicherbereich bei Stromausfall einstellbar auf D0-7999; Indirektionszeiger V, Z: V0-7, Z0-7; Sprungnummern für Unterprogramme P: P0-63; Interrupts I: X0-5 (externer Interrupt); Timer-Interrupt (1 ms): Der Zähler wird unterbrochen. Spezielle M-Komponenten: M8000 ist im Betrieb normalerweise geschlossen; M8002 ist ein elektrischer Impulsgeber; M8011 ist ein 10-ms-Impuls; M8012 ist ein 100-ms-Impuls; M8013 ist ein 1-s-Impuls; M8014 ist ein Minutenimpuls. Lieferumfang: 1x SPS-Steuerplatine
