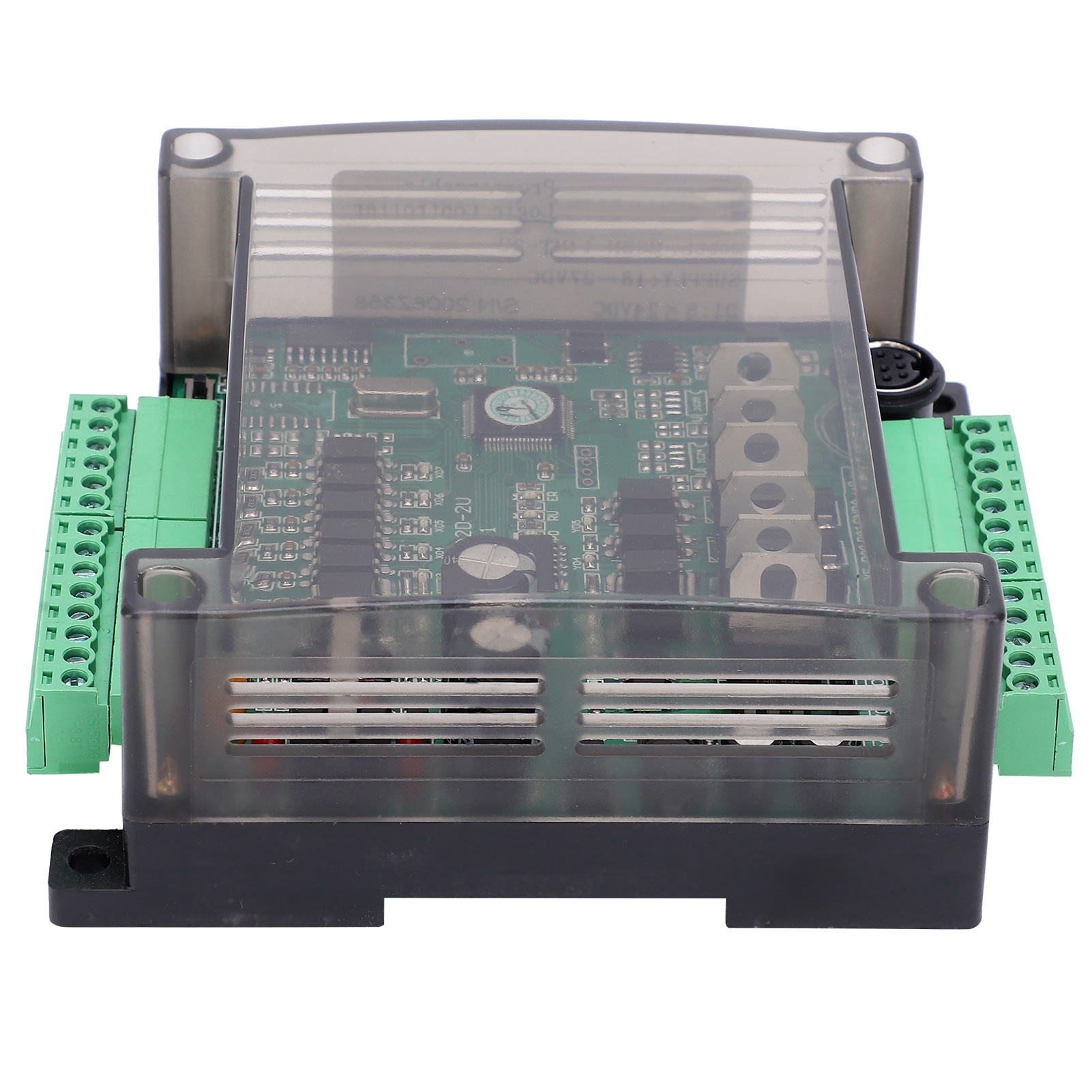

Sps-industriesteuerungsplatine, Transistor, Gehäusebauteil, Elektronisches Bauteil

1. Weit verbreitet im Bereich der elektronischen Steuerungstechnik, kompatibel mit GX Work2 und GX Developer. 2. Unterstützt eine Superverschlüsselungsfunktion, die das Auslesen des Programms verhindert und so die Arbeitsergebnisse schützt. 3. Der Flash-Speicher speichert Daten auch nach dem Ausschalten, der hochpräzise Taktgeber-Chip weist eine jährliche Abweichung von maximal 30 Sekunden auf und ermöglicht die Datenerhaltung für sechs Monate nach dem Ausschalten. 4. Hervorragende Isolierung, Schutz vor Feuchtigkeit, Auslaufen, Vibrationen, Staub und Korrosion. 5. Alle Produkte werden vor Auslieferung einer manuellen Vorprüfung, einer computergestützten Inspektion und einer internen Prüfung unterzogen und einem 72-stündigen Alterungstest unterzogen. Artikeltyp: SPS-Industriesteuerplatine Eingänge: 8 NPN-Kanäle, davon 2 Hochgeschwindigkeitseingänge 60 kΩ Ausgänge: 6 Transistorkanäle, 3-A-Last, davon 2 Impulsausgänge 200 kΩ Kern: FX2N, 8000 Schritte, kompatibel mit 1N-Positionierungsanweisungen Impulseingang: 2 x 60 kHz X0-X1 Impulsausgang: 2 x 100 kHz Stromversorgung: DC 18–27 V Analogeingänge: 2 AD 0–10 V/0–20 mA, optional 12-Bit-Genauigkeit 0–4095, umschaltbar auf NTC-Temperaturmessung bis 200 °C Analogausgänge: 2 DA 0–10 V/0–20 mA, optional 12-Bit-Genauigkeit 0–4095 Analogbelegung: ADO–AD1 entspricht D8030–D8031, DA0–DA1 entspricht D8096–D8097 Direkte Registeransteuerung ohne Befehle, spezielle Register können nicht direkt verwendet werden Betriebsschnittstelle: RS232 MD8 Rundanschluss DVP RS485 Terminalschnittstelle A+ B- Software: Für GX Work2/GX Developer Uhrtyp: Hochpräzise Uhr mit einer jährlichen Abweichung von weniger als 10 Sekunden Uhrbeschreibung: Die SPS-Uhr zeigt Jahr, Monat, Tag, Stunde, Minute und Sekunde an. Sie hat nichts mit dem Zähler zu tun. Chipmodell: STM32F103RCT6 PWM Beschreibung: PWM unterstützt standardmäßig 1 kHz. Hinweise zur SPS-Nutzung: Programmierschnittstellenprotokoll: Die Programmierschnittstelle unterstützt standardmäßig das FX-Protokoll. HMI-Parameter: Baudrate: 9600 Datenbits, 7 Stoppbits, 1 gerade Paritätsbit. SPS ohne Einstellungen. 2N-Unterstützung: 2000/4000/8000 Schritte. Datenerhalt bei Stromausfall: Flash-Speicher bis zu 8 Jahre ohne Stromausfall. Speicherbereich: D200–D7999. Für eine höhere Datenstabilität wird eine Speicherung ab D500 empfohlen. Verschlüsselungsfunktion: Unterstützung der Superpasswort-Funktion (SCM-Verschlüsselungsstufe). Anmeldeschlüsselwort: 12345678 (Superpasswort aktivieren). Nach Aktivierung des Superpassworts kann nur das neue Programm überschrieben werden; das Originalprogramm kann nicht gelesen werden. Verwendung von 1N-Positionierungsanweisungen: Alle Produkte der 2N-Serie unterstützen 1N-Anweisungen. Verwendung: Konvertieren Sie das Programm in 1N und schreiben Sie Positionsanweisungen. Konvertieren Sie es anschließend in 2N und schreiben Sie weiter. Die ursprüngliche 422-Kommunikationsleitung kann nicht verwendet werden (siehe Beschriftung der Downloadleitung für 422 oder SC09-FX, falls vorhanden; bitte auf die Downloadleitung wechseln). Verwenden Sie die 232-Kommunikations-Downloadleitung zum Herunterladen des Programms. Anleitung zum Herunterladen des Programms: Neues Projekt – FX2N. – Entsprechenden COM-Port auswählen – SPS schreiben – Parameter + Programm anklicken – innerhalb von 8000 Schritten bestätigen – Ausführen – Ja – Download abgeschlossen. Größe: ca. 44 mm / 1,7 Zoll, 96 mm / 3,8 Zoll, 107 mm / 4,2 Zoll. 1 x SPS-Industriesteuerplatine.
