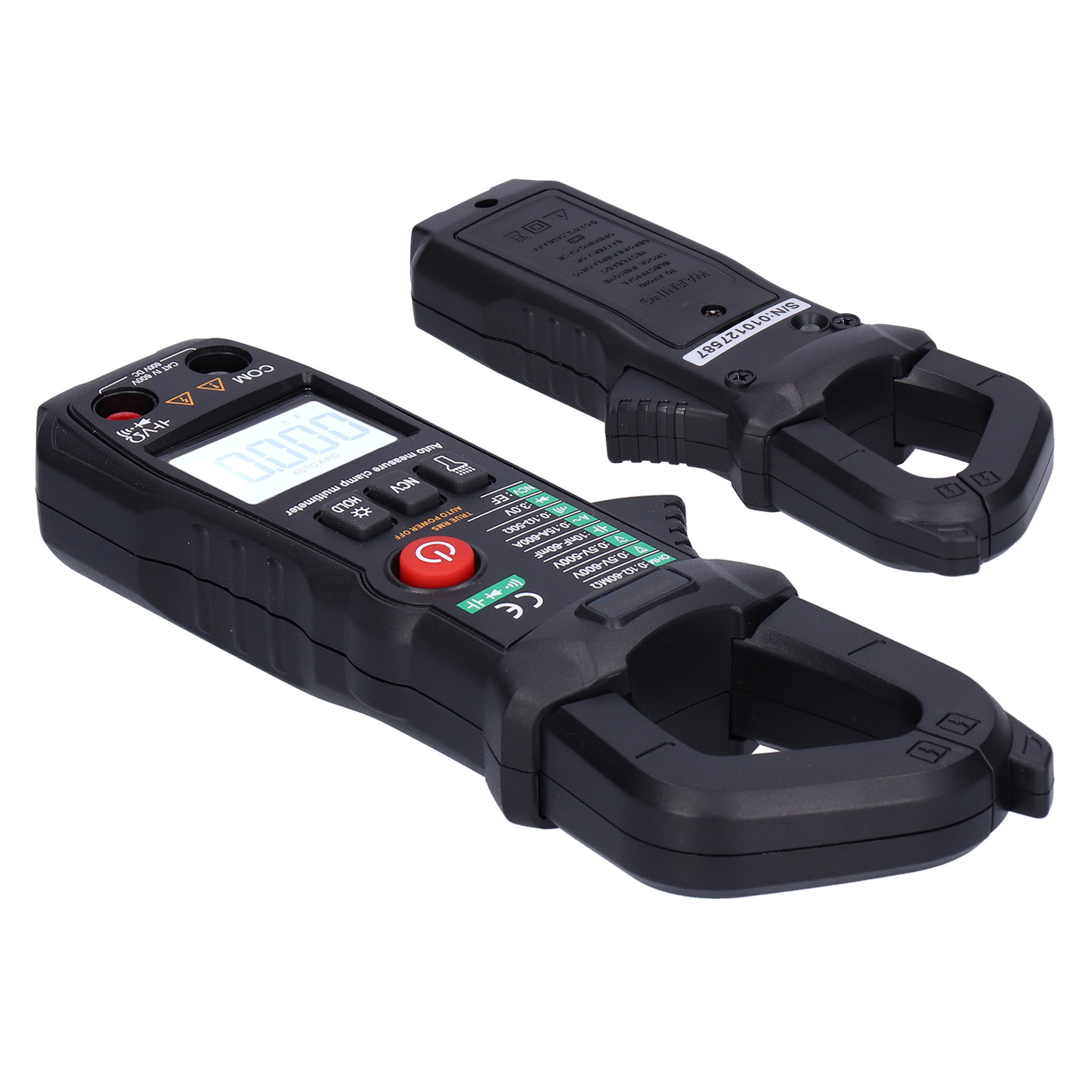

St208 Multifunktions-zangenmessgerät Vollautomatisches Hochpräzises Digitales Strom- Und Spannungsmessgerät

1. 6000 Zählwerte, multifunktionale Messung, erfüllt Messanforderungen in verschiedenen Situationen. 2. Intelligentes Motherboard, einfache Bedienung, unkomplizierter Messvorgang. 3. Das hochauflösende Display zeigt die Messdaten klar an und ermöglicht deren Aufzeichnung. 4. Robustes Design, stoßfest und langlebig für eine lange Nutzungsdauer. 5. Schnelle und präzise Messung, auch kleinste Veränderungen werden erfasst, um höchste Datengenauigkeit zu gewährleisten. Artikeltyp: Multifunktionales Zangenamperemeter Modell: ST208 Material: ABS Stromversorgung: 1,5 V 2x AAA-Batterien (Batterien nicht im Lieferumfang enthalten) Anwendung: Kann für Leistungstests usw. verwendet werden. Widerstand (Ω) Messbereich/Genauigkeit 6000 Counts Auflösung 600Ω ±(0,8%+5) 0,1Ω 6KΩ ±(0,8%+3) 1Ω 60KΩ 10Ω 600KΩ 100Ω 6MΩ 1KΩ 60MΩ ±(2,5%+3) 10KΩ Eingangsimpedanz: 10MΩ; Überlastschutz: 700 V DC oder 500 V AC Spitzenwert. Automatischer Scan-Test für Gleichspannung/Wechselspannung (DCV/ACV) Bereich/Genauigkeit 6000 Zähler Auflösung DC/AC 6 V ±(0,5 % + 3) 0,001 V DC/AC60V 0,01V DC/700V 0,1V AC500V ±(0,8%+10) 1V Eingangsimpedanz: 10MΩ; Überlastschutz: 700 V DC oder 500 V AC Spitzenwert. Wechselstrom (ACV A) Bereich/Genauigkeit 6000 Zähler Auflösung 60 A ±(2%+30) 0,001 A 600A 0.1A Maximaler gemessener Druckabfall: 600mA; Überlastschutz: 10 A Kapazität (C) Bereich/Genauigkeit 6000 Zähler Auflösung 10 nF ±(3,5 % + 20) 10 pF 100nF 100pF 1uF 1nF 10uF 10nF 100uF 100nF 1mF 1uF 10mF 10uF 60mF ±(5%+3) 100uF Überlastschutz: DC700V, AC500V Schneller Durchgangstest/Diode/Kondensator Bereich Anzeigewert Testbedingung „----" Dioden-Vorwärtsspannungsabfall Der Vorwärts-Gleichstrom beträgt etwa 1 mA und die Leerlaufspannung 3 V Der Summer ertönt lange, und der Widerstandswert der beiden Messpunkte liegt unter (50 ± 20) Ω. Die Leerlaufspannung beträgt ca. 0,4 V. Drücken Sie „Power“, um zwischen den beiden Funktionen umzuschalten. Anwendung: Automatischer Scan-Test für Gleich- und Wechselspannung (DCVIACV): 1. Halten Sie die POWER-Taste länger als zwei Sekunden gedrückt. Beim Einschalten wird der automatische Scan-Modus „---“ angezeigt. 2. Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/Ω“-Buchse. Die Messleitung kann den Messpunkt berühren. 3. Sobald die gemessene Spannung zwischen den Eingängen „COM“ und „VR“ 0,6 V überschreitet (unabhängig von der Gleich- oder Wechselspannung), vergleicht das Messgerät die Gleich- und Wechselspannungskomponente, verwendet das Signal mit der höheren Komponente und misst den Wert. Die Spannung wird automatisch zwischen 6 V/60 V/600 V/DC 700 V (AC 500 V) umgeschaltet und der Messwert auf dem LCD-Display angezeigt. Widerstandsmessung (Ω): 1. Das Display befindet sich nach dem Einschalten im automatischen Scanmodus („___“). 2. Stecken Sie die schwarze Messleitung in die Buchse „COM“ und die rote Messleitung in die Buchse „V/Ω“. Die Messleitung kann den Messpunkt berühren. 3. Beträgt der gemessene Widerstand an beiden Enden der Messleitung weniger als 50 Ω, ertönt ein Dauerton. Für eine Schnellmessung mit Summer drücken Sie bitte die Ein-/Aus-Taste. 4. Bei der Widerstandsmessung in einem geschlossenen Stromkreis müssen die Widerstände an beiden Enden des zu messenden Widerstands entladen werden. Andernfalls, wenn die Spannung im Stromkreis größer als 0,6 V ist, interpretiert das Messgerät dies fälschlicherweise als Spannungsmessung und wechselt in den Spannungsmessmodus. 5. Geben Sie den Widerstandswert zwischen den Eingängen „COM“ und „V/2“ ein. Das Messgerät schaltet automatisch zwischen 600 Ω/6 kΩ/60 kΩ und 600 kΩ/6 MΩ/160 MΩ um. Der Messwert wird anschließend auf dem LCD-Display oben angezeigt. Kapazitätsmessung: 1. Das Display befindet sich nach dem Einschalten im automatischen Scanmodus („__“). 2. Stecken Sie die schwarze Messleitung in die Buchse „COM“ und die rote Messleitung in die Buchse „V/Q“. Die Messleitungen können die Messpunkte berühren. 3. Für eine schnelle Durchgangsprüfung/Diode-/Kapazitätsmessung drücken Sie wiederholt den Netzschalter. Wählen Sie anschließend die entsprechende Messfunktion entsprechend Ihren Anforderungen aus. Bei der Kapazitätsmessung wird der Messbereich automatisch angepasst und der Messwert auf dem LCD-Display angezeigt. Der Kapazitätsmessbereich beträgt 10 nF/100 nF/1 µF/10 µF/100 µF/1 mF/10 mF/60 mF. Wechselstrommessung: 1. Drücken Sie den Griff 10 und öffnen Sie die Zangenöffnung entsprechend dem Querschnitt des Messdrahts langsam. Führen Sie einen der zu messenden Leiter senkrecht durch die Zangenöffnung. Das Messgerät schaltet automatisch in den entsprechenden Messbereich. Der gemessene Stromwert und die Strompolarität (erkennbar am roten Messpunkt) werden gleichzeitig auf dem Display angezeigt. Das Strommessgerät kann nur einen Leiter gleichzeitig messen. Werden zwei oder mehr Leiter gleichzeitig gemessen, ist der Messwert falsch. 2. Im Strommessmodus sollte die Messsonde zwischen „VR“ und „COM“ aufgrund des hohen Messstroms abgezoge
