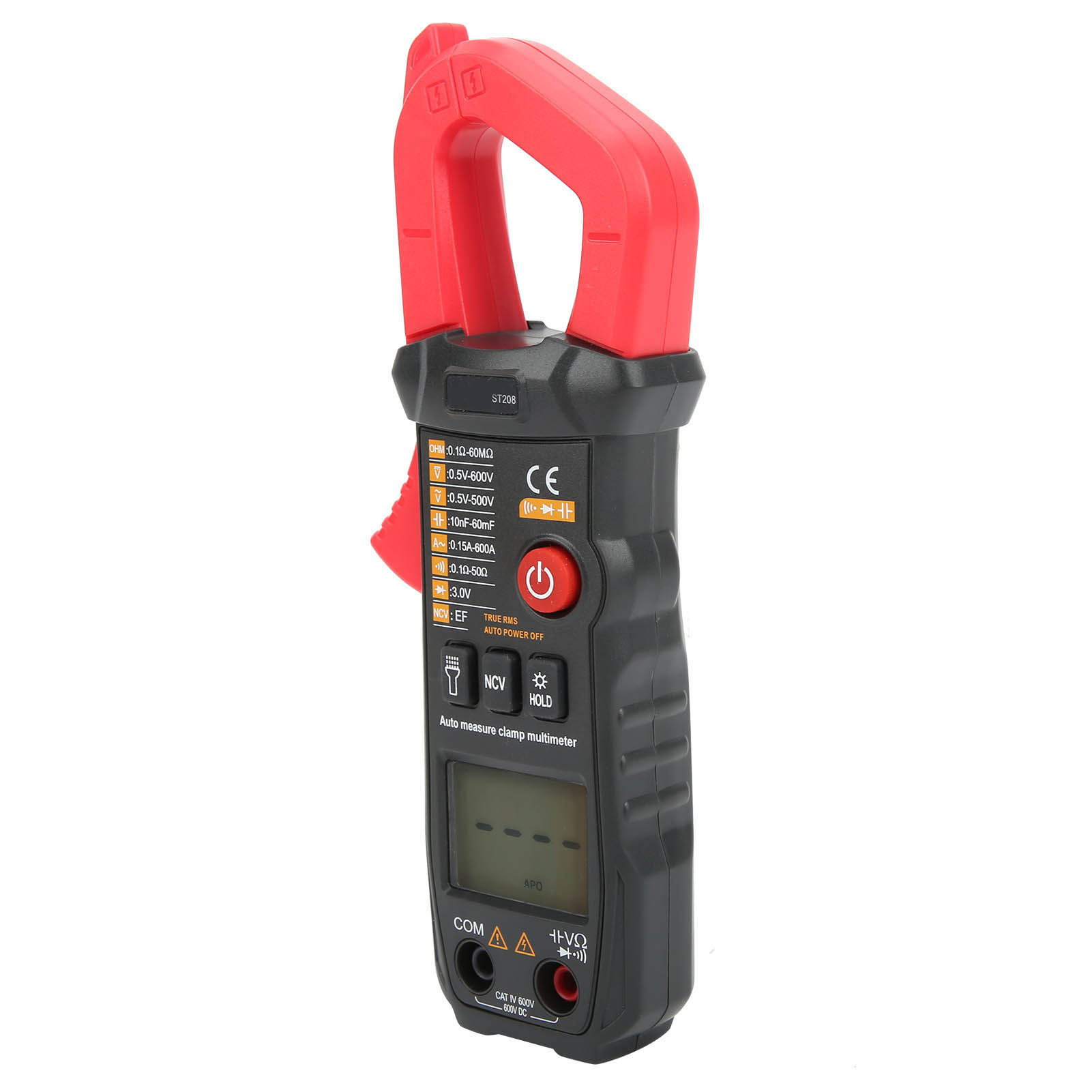

St208 Vollautomatisches Digitales Zangenmessgerät Multimeter Ac/dc Spannungs-, Widerstands- Und Kapazitätstester

1. Multifunktionales Stromzangenmessgerät mit großem LCD-Display zur übersichtlichen Anzeige der Messergebnisse. 2. 6000 Messpunkte, vielseitige Messmöglichkeiten, einfache Bedienung, schnelle und präzise Messung, hohe Genauigkeit. 3. Hergestellt aus hochwertigem ABS-Material, stoßfest, langlebig und schützt Ihre Geräte zuverlässig. 4. Ergonomisch geformt, liegt das Gerät angenehm in der Hand und ist sowohl praktisch als auch optisch ansprechend. 5. Leicht, tragbar und einfach zu transportieren, platzsparend und praktisch – ideal für den professionellen und privaten Gebrauch. Artikeltyp: Stromzange. Material: ABS. Farbe: Rot. Modell: ST208. Batterie: 1,5 V, 2 x AAA-Batterien (nicht im Lieferumfang enthalten). Anwendung: Elektrische Prüfung. Automatische Gleichspannungs-/Wechselspannungsmessung (DCV/ACV) Messbereich/Genauigkeit 6000 Messwerte Auflösung x:str="">DC/AC6V ±(0,5%+3) 0,001V DC/AC60V 0,01V DC/700V 0,1V AC500V ±(0,8%+10) 1V Eingangsimpedanz: 10MΩ; Überlastschutz: 700V DC oder 500V AC Spitzenwert. Widerstand (Ω) Bereich/Genauigkeit 6000 Zählungen Auflösung 600Ω ±(0,8%+5) 0,1Ω 6KΩ ±(0,8%+3) 1Ω 60KΩ 10Ω 600KΩ 100Ω 6MΩ 1KΩ 60MΩ ±(2,5%+3) 10KΩ Eingangsimpedanz: 10MΩ; Überlastschutz: 700V DC oder 500V AC Spitzenwert. Schneller Durchgangstest/Diode/Kondensator Bereich Anzeigewert Testbedingung .__" Dioden-Durchlassspannungsabfall Der Summer ertönt lange, und der Widerstandswert der beiden Testpunkte ist kleiner als (50 ± 20) Ω ±(3,5%+20) 10pF 100nF 100pF 1uF 1nF 10uF 10nF 100uF 100nF 1 mF 1 µF 10 mF 10 µF 60 mF 100 µF Überlastschutz: DC 700 V, AC 500 V Wechselstrom (ACV A) Bereich/Genauigkeit Auflösung 60A ±(2%+30) 0,001A 600A 0,1A Maximaler gemessener Druckabfall: 600mA; Überlastschutz: 10 A. Anleitung zur automatischen DC/AC-Spannungsmessung (DCVIACV): 1. Halten Sie die POWER-Taste länger als 2 Sekunden gedrückt. Nach dem Einschalten wird der automatische Scanvorgang angezeigt: „---“. 2. Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/Ω“-Buchse. Die Messleitung muss den Messpunkt zuverlässig berühren. 3. Sobald die gemessene Spannung zwischen den Eingängen „COM“ und „VR“ 0,6 V überschreitet (unabhängig davon, ob es sich um Wechsel- oder Gleichspannung handelt), vergleicht das Messgerät die Gleich- und Wechselspannungskomponente. Es verwendet das Signal mit der höheren Komponente und misst diese. Der Wert wird automatisch zwischen 6 V/60 V/600 V/DC 700 V (AC 500 V) umgeschaltet und anschließend auf dem LCD-Display angezeigt. Widerstandsmessung (Ω): 1. Das Display zeigt nach dem Einschalten den automatischen Scanvorgang an: „___“. 2. Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/Ω“-Buchse. Die Messleitung muss den Messpunkt zuverlässig berühren. 3. Beträgt der gemessene Widerstand an beiden Enden der Messleitung weniger als 50 Ω, ertönt ein Dauerton. In diesem Fall ist eine Schnellmessung mit Summer erforderlich. Drücken Sie die Ein-/Aus-Taste, um die Schnellmessung mit Summer zu aktivieren. 4. Bei der Widerstandsmessung in einem geschlossenen Stromkreis müssen Sie den Widerstand an beiden Enden entladen. Andernfalls misst das Messgerät bei einer Spannung im Stromkreis von über 0,6 V fälschlicherweise eine Spannungsmessung und wechselt in den Spannungsmessmodus. 5. Geben Sie den Widerstandswert zwischen den Eingängen „COM“ und „V/2“ ein. Das Messgerät schaltet automatisch zwischen 600 Ω/6 kΩ/60 kΩ und 600 kΩ/6 MΩ/160 MΩ um. Der Messwert wird anschließend auf dem LCD-Display angezeigt. Kapazitätstest: 1. Das Display befindet sich beim Einschalten im automatischen Scanmodus („__“). 2. Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/Q“-Buchse. Die Messleitung muss den Messpunkt zuverlässig berühren. 3. Für eine schnelle Durchgangsprüfung (Dioden-/Kapazitätsmessung) drücken Sie den Netzschalter wiederholt. Wählen Sie anschließend die gewünschte Funktion (Durchgangsprüfung/Dioden-/Kapazitätsmessung) und messen Sie die Kapazität. Der Messbereich wird automatisch an die jeweilige Kapazitätsgröße angepasst und der Messwert auf dem LCD-Display angezeigt. Der Kapazitätsmessbereich beträgt 10 nF/100 nF/1 µF/10 µF/100 µF/1 mF/10 mF/60 mF. Wechselstromprüfung: 1. Drücken Sie den Griff 10. Öffnen Sie die Zangenöffnung langsam entsprechend dem Querschnitt des Messdrahts und führen Sie einen der zu messenden Leiter senkrecht durch die Mitte der Zange. Das Messgerät schaltet automatisch auf den entsprechenden Messbereich um. Wie in Abbildung 1 dargestellt, werden der gemessene Stromwert und die Strompolarität (erkennbar am roten Messpunkt) gleichzeitig auf dem Display angezeigt. Das Strommessgerät kann jeweils nur einen Leiter messen. Werden zwei oder mehr Leiter gleichzeitig gemessen, ist der Messwert falsch. 2. Im Strommessmodus muss die Messsonde zwischen „VR“ und „COM“ aufgrund des hohen Messstroms abgezogen werden. 3. Die automatische Stromerkennung erfordert, dass keine Unterbrechung
