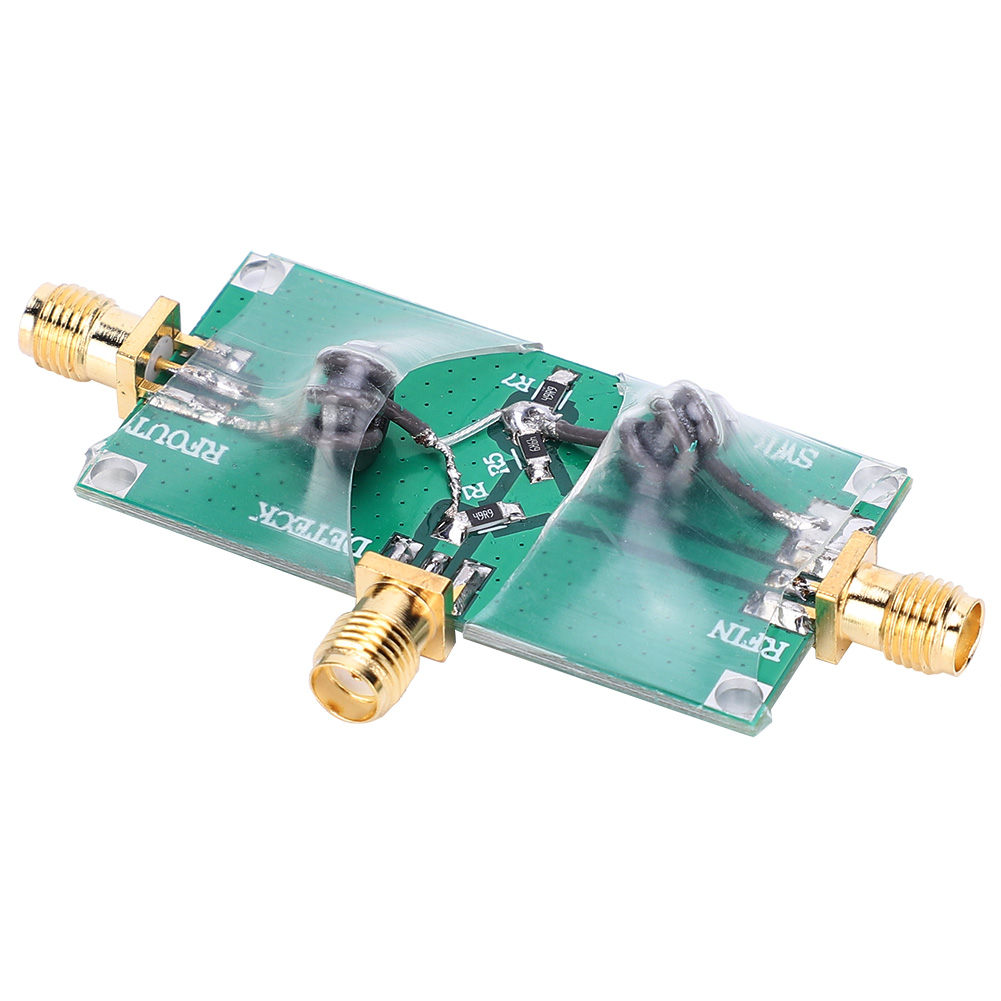

Stehwellenverhältnisbrücke, Hf-reflexionsbrücke, 10–3000 Mhz Sensor, Elektronische Kunststoffbauteile

1. Diese Brücke ist ein Sensor zur Messung des Reflexionskoeffizienten und wird für die Messung von Hochfrequenznetzen verwendet. Sie gibt Amplitude und Phaseninformationen des Reflexionssignals aus. 2. Die Stehwellenverhältnis-Brücke zeichnet sich durch einen breiten Frequenzbereich und hohe Richtwirkung aus. 3. Die Brücke lässt sich einfach mit einem Hochfrequenz-Spektrumanalysator oder einem Frequenzsweeper mit Tracking-Quelle kombinieren, um die Rückflussdämpfung des Geräts und die Reflexion über das gesamte Frequenzband zu messen. 4. In Kombination mit einem Vektorvoltmeter oder einem Vektorspannungsmessgerät und einer Signalquelle kann die Vektorimpedanz des Schaltkreises präzise gemessen und die Prüfung und Fehlersuche von HF-Anpassungsschaltungen durchgeführt werden. 5. Weit verbreitet in der Antennenmessung und -fehlersuche, der Messung und Fehlersuche von Hochfrequenzschaltungen sowie von Radio-, Fernseh- und Kommunikationsgeräten usw. Artikeltyp: Stehwellenverhältnis-Brücke Modell: 10-3000 MHz Material: Kunststoff Frequenzbereich: 1 MHz – 3 GHz (1 MHz – 2,6 GHz relativ flach) Charakteristische Impedanz: 50 Ω Richtwirkung: ≥30 dB Maximale Eingangsleistung: ≤0,2 W 1 x Stehwellenverhältnisbrücke
