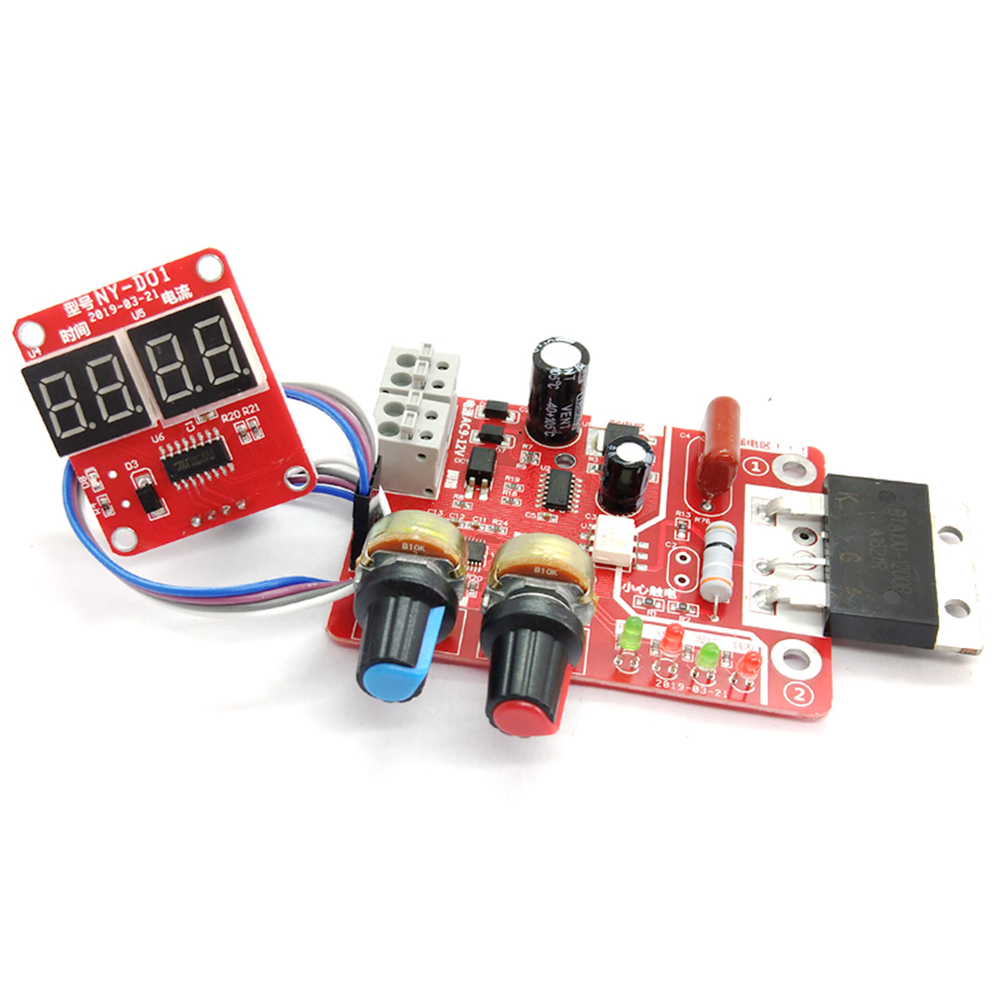

Steuerplatine Für 100-a-punktschweißmaschinen Mit Einstellbarer Zeit Und Stromstärke, Digitalanzeige Und Schweißtransformator

Willkommen in unserem Shop! Das Bedienfeld für Punktschweißmaschinen ist eine Eigenentwicklung für das einfache Widerstandsschweißen im Heimwerkerbereich. Es nutzt ein siliziumgesteuertes Phasenverschiebungs-Triggerprinzip zur Anpassung von Zeit und Stromstärke für optimale Schweißergebnisse. Merkmale: 1. Ausgestattet mit einem industriellen STM8-Mikrocontroller. 2. Hoch- und Niederspannung sind durch Optokoppler für sicheren Betrieb getrennt. 3. Strom- und Fußpedalleitungen sind mit Schnellanschlussklemmen für mehr Komfort und Zuverlässigkeit ausgestattet. 4. Zeit- und Stromstärkeeinstellungen erfolgen über ein einfaches, hochpräzises Potentiometer für zuverlässige und komfortable Eingabe. 5. Integrierte Anzeigen für Stromversorgung, Status, Fußpedal und Triggerung zeigen den Betriebszustand übersichtlich an. 6. Eine zuverlässige Nulldurchgangserkennung gewährleistet die präzise Phasenverschiebung der SCRs. 7. Die Steuerung ist mit 40-A-SCRs kompatibel. 8. Über die digitale Bedienoberfläche können Sie die aktuellen Zeit- und Stromeinstellungen ablesen. 9. Eingabe von Zeit (1–50 ms), Zyklus (1 Zyklus = 20 ms) und Strom (30–99 %). Spezifikationen: Material: Leiterplatte (PCB) Farbe: Rot Stromstärke: 40 A / 100 A (optional) 100-A-Thyristor / 40-A-Thyristor: Nur Thyristor Netztransformator: 1 x 9-V-Wechselstromtransformator Lötstifte: 3 x 100-Aluminium-Kupfer-Lötstifte Fußpedal: EKW-5A-B Aluminium-Fußpedal DKJ10-25-Anschluss: Europäischer Schnellanschlussstecker DKJ10-25 Roter Wippschalter: Roter Wippschalter mit Sicherungsbuchse Artikelgröße: Bedienfeld: 80 x 60 mm / 3,1 x 2,4 Zoll Anzeigefeld: 40 x 35 mm / 1,6 x 1,4 Zoll Artikelgewicht: 86 g / 3,0 oz Paketgewicht: 87 g / 3,1 oz Paketgröße: 80 x 60 x 30 mm / 3,1 x 2,4 x 1,2 Zoll Hinweis: Dies ist eine Serienversion, keine Prototypenversion. Die Verpackung enthält die Steuerplatine, die Anzeigeplatine, Das entsprechende Kabel und die roten/grünen Tasten sind im Lieferumfang enthalten. Aufgrund des hohen Verschleißes der Siliziumkomponenten, der bei der Inbetriebnahme leicht erkennbar ist, wird empfohlen, Ersatzteile für einen einfachen Austausch bereitzuhalten. Bitte wählen Sie die benötigten Teile selbst aus. Lieferumfang: 1 * Hauptplatine, 1 * Anzeigeplatine, 1 * Kabel
