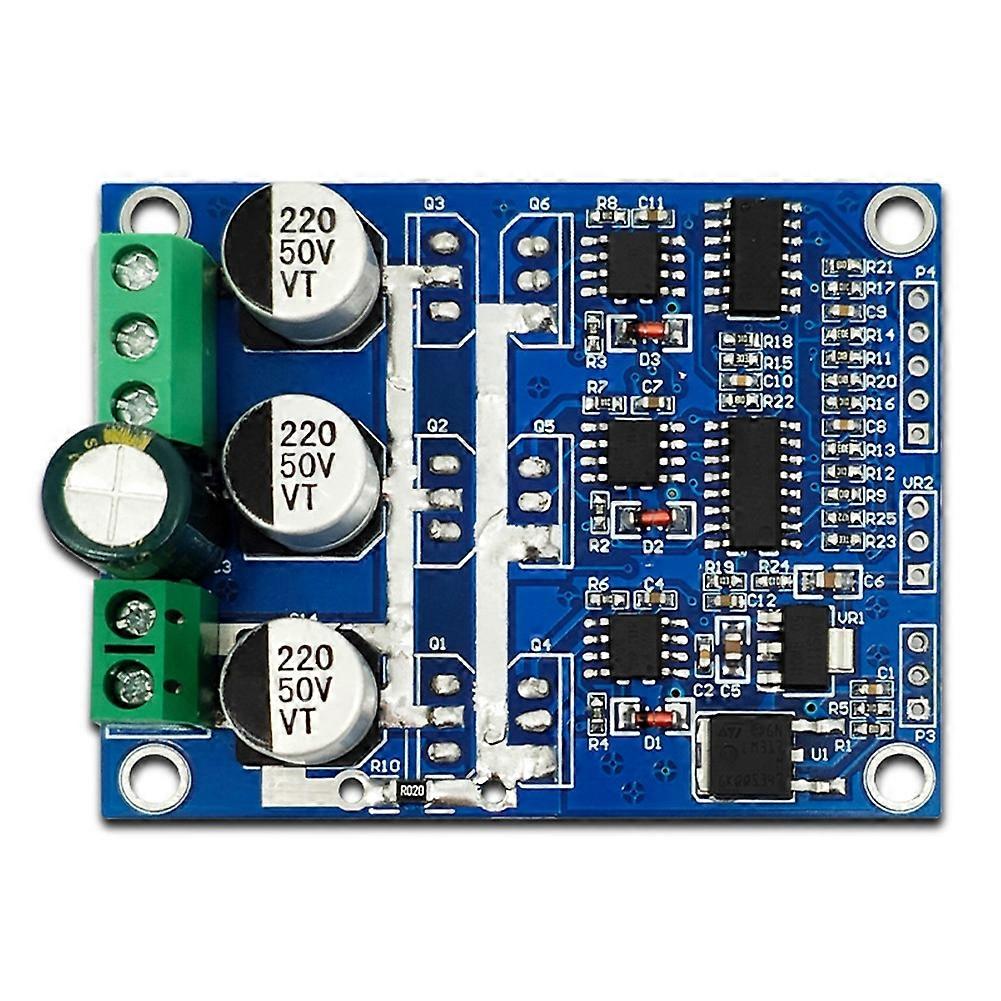

Steuerplatine Für Bürstenlosen 12-37v Dc 5a Hall-effekt-motor - Vorwärts-/rückwärts-drehzahlregelungsmodul

Die Treiberplatine für bürstenlose Gleichstrommotoren mit Hall-Effekt nutzt den JY01-Chip, den LM339-Komparator und den Gate-Treiber-IC IR2101s für eine effiziente und stabile Steuerung. Sie ermöglicht eine präzise Motorsteuerung. Verbinden Sie einfach die Hall-Signalleitung mit der dreiphasigen UVW-Leitung des Motors, um die Rotation zu steuern. Die Platine unterstützt SPWM-Steuerung, PWM-Drehzahlregelung und Vorwärts-/Rückwärtssteuerung über dedizierte Pins. Überstrom- und Überhitzungsschutz gewährleisten einen sicheren und stabilen Motorbetrieb. Versorgungsspannung: 12–37 V. Maximaler Ausgangsstrom: 5 A. Integrierte Hall-Effekt-Sensorschnittstelle, kompatibel mit bürstenlosen Motoren mit Hall-Effekt. Drehzahl über Potentiometer einstellbar. Integrierter Überstrom- und Überhitzungsschutz für sicheren Betrieb. SPWM-Steuerung wird unterstützt. Leistungsstarker LM339-Komparator für verbesserte Signalstabilität. Bedienungsanleitung: 1. Schalten Sie die Steuerplatine ein (12–37 V DC). 2. Schließen Sie das Potentiometer an und drehen Sie es gegen den Uhrzeigersinn auf die minimale Drehzahl, um ein automatisches Anlaufen des Motors zu verhindern. 3. Schließen Sie die Ausgangsleitung des bürstenlosen Motors an (die drei Drähte eines Drehstrommotors können in beliebiger Reihenfolge angeschlossen werden; die Drehrichtung kann durch Umkehrung der Anschlussreihenfolge zweier beliebiger Drähte umgekehrt werden). 4. Schließen Sie die Hall-Effekt-Signalleitungen HA, HB und HC des Motors an. 5. Drehen Sie das Potentiometer langsam im Uhrzeigersinn, um den Motor zu starten. Das Aussehen kann von Charge zu Charge variieren, ohne die Funktionalität zu beeinträchtigen. Farbe: Blau. Material: Leiterplatte. Lieferumfang: 1 Motorsteuerplatine, 1 Stiftstecker, 1 Potentiometer. Nur die oben genannten Inhalte sind enthalten; andere Produkte werden nicht mitgeliefert. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen.
