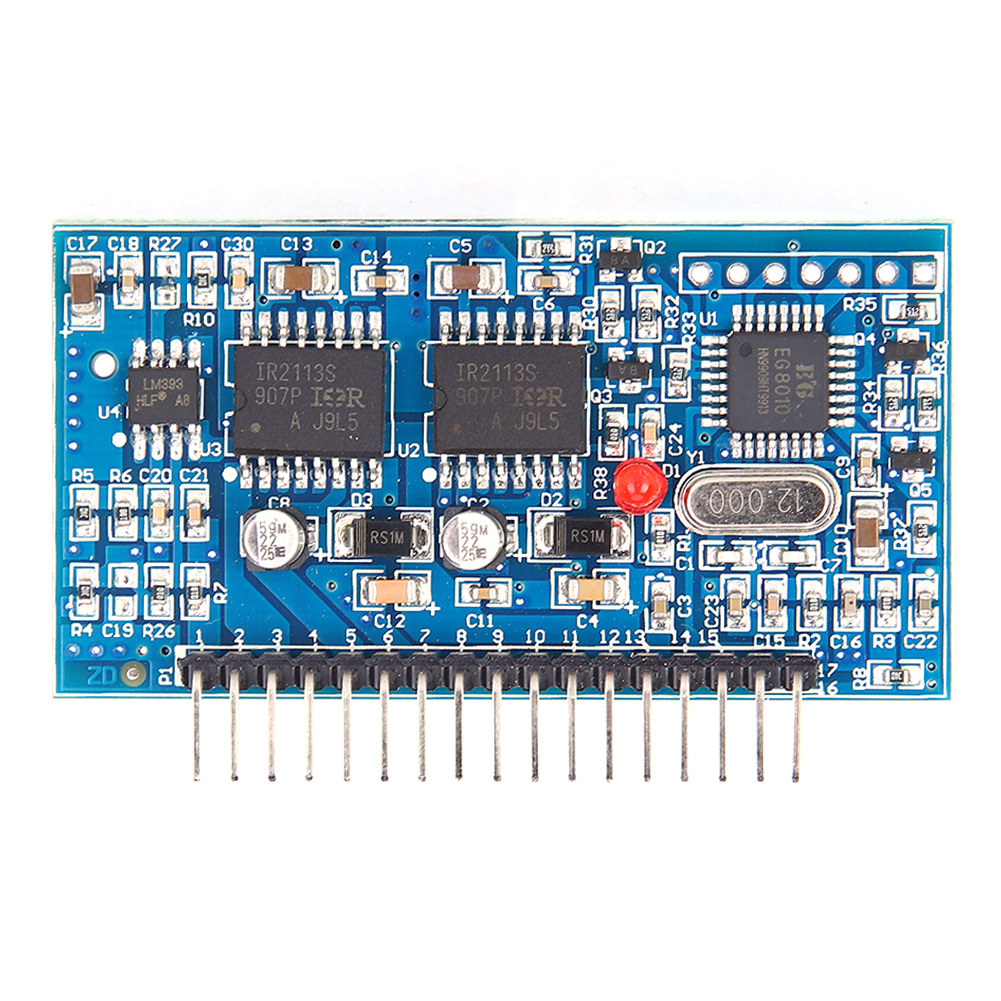

Steuerplatine Für Sinus-wechselrichter Egs002 Eg8010 Ir2110

Willkommen in unserem Shop! Unser EGS002 Sinus-Wechselrichtertreibermodul basiert auf dem EG8010-Chip, einem voll funktionsfähigen digitalen Generator mit Totzeitsteuerung. Dieses Modul eignet sich ideal für zweistufige DC/DC/AC-Leistungswandler oder einstufige DC/AC-Netzfrequenz-Aufwärtswandler. Es arbeitet mit einem externen 12-MHz-Quarzoszillator und erzeugt eine reine Sinuswelle mit 50 Hz oder 60 Hz, hoher Genauigkeit, minimalen Verzerrungen und geringen Oberwellen. Der EG8010-Chip nutzt CMOS-Technologie und integriert einen SPWM-Sinusgenerator, eine Totzeitsteuerung, einen Amplitudenfaktor-Multiplikator, eine Sanftanlaufschaltung, eine Schutzschaltung, eine RS232-Schnittstelle und ein serielles 12832-LCD-Treibermodul. Hauptmerkmale: - Unipolare und bipolare Modulation - Totzeitsteuerung mit vier verfügbaren Einstellungen: 300 ns, 500 ns, 1,0 µs und 1,5 µs - Echtzeitverarbeitung von Spannungs-, Strom- und Temperaturrückmeldung - Sanftanlauf mit einer Reaktionszeit von 1 Sekunde - Serielle Kommunikation zur Einstellung von Ausgangsspannung, Frequenz und anderen Parametern - Externes LCD-Display über serielle Schnittstelle 12832 zur Anzeige von Wechselrichterspannung, Frequenz, Temperatur und Strom Technische Daten: - Modell: EG8010 - PWM-Trägerfrequenz: 23,4 kHz - Stromversorgung: 5 V - Ausgangsfrequenzeinstellungen über Pins: 50 Hz fest, 60 Hz fest, 0-100 Hz einstellbar, 0-400 Hz einstellbar - Eingebaute Schutzfunktionen: Überspannung, Unterspannung, Überstrom und Überhitzung Lieferumfang: - 1 Treibermodul Wichtiger Hinweis: - Die tatsächliche Farbe des Produkts kann aufgrund der Lichtverhältnisse leicht von den Fotos abweichen. - Geringfügige Abweichungen bei den Produktmaßen sind möglich. - Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie diesbezüglich keine Probleme haben, bevor Sie bestellen.
