Steuerung Einer Punktschweißmaschine

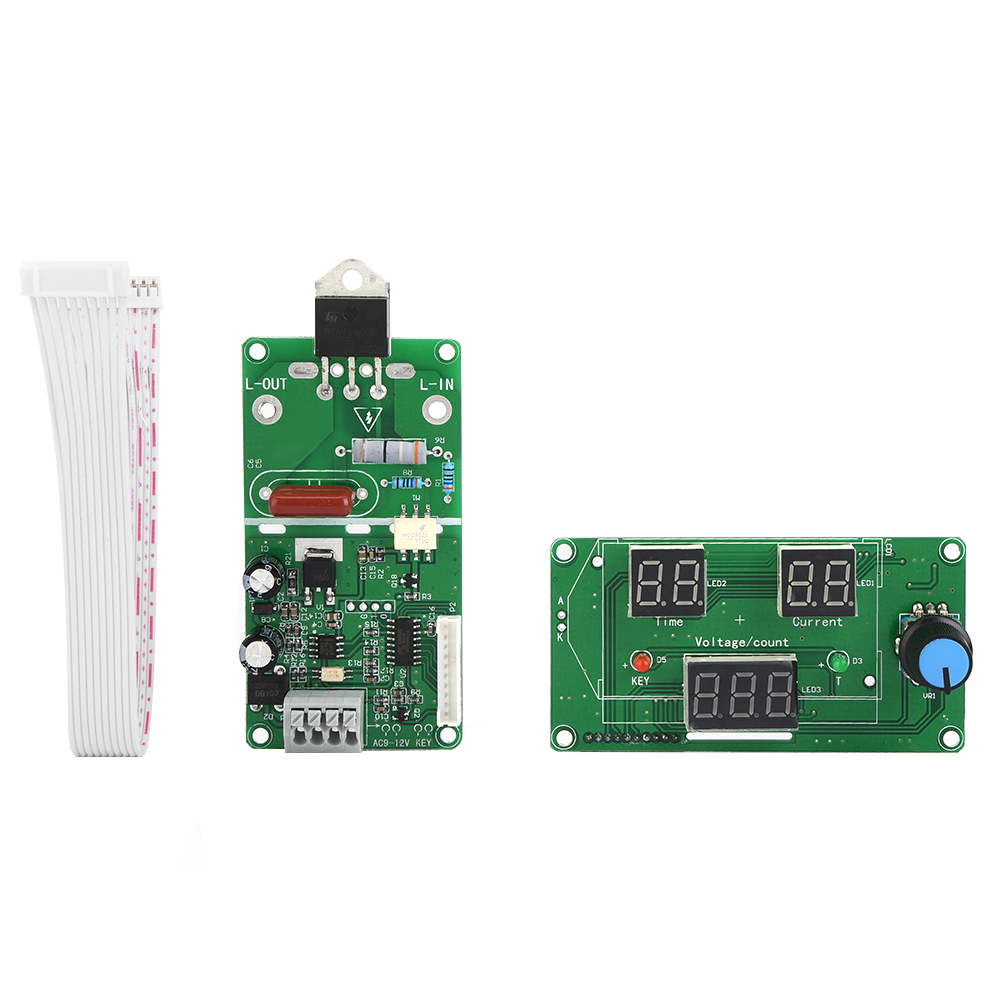

Willkommen in unserem Shop! Punktschweißgerät-Steuermodul, entwickelt für Heimwerker oder zum Bau eines einfachen Batterieschweißgeräts. Hauptsächlich zum Schweißen einzelner vernickelter Zellen oder Akkupacks. Dieses Modul enthält eine Hauptplatine und eine Anzeigeplatine mit einem bidirektionalen 40-A- oder 100-A-Thyristor (wählbar), jedoch nicht den Schweißtransformator, Schweißklemmen oder weiteres Zubehör. Funktionen: 1. Letzte Operation gespeichert: Ein einzelner Impuls löst dieses Modul aus. 2. Spannungskompensation: Passt die Kompensationsausgabe automatisch an lokale Spannungsschwankungen an und zeigt nach dem Auslösen die lokale Spannung und den Kompensationswert für ca. 1 Sekunde an. 3. Schweißzähler von 0 bis 999: Die Anzahl der Schweißungen ist auf einen Blick sichtbar. Halten Sie die Encodertaste 3 Sekunden lang gedrückt, um den Zähler auf Null zurückzusetzen. 4. Zeiteingabe von 0 bis 99 Zyklen (1 Zyklus = 20 ms), mit einstellbarem Schweißstrom von 30 % bis 99 %. 5. 9–12 V AC-Stromversorgung, erfordert einen AC-Transformator. 6. Komfortable und schnelle externe Stromversorgung und Triggerung, ohne Lötanschlüsse. Technische Daten: - Versorgungsspannung: 9–12 V AC - Bidirektionaler Thyristor: 40 A oder 100 A (optional) - Gewicht: ca. 10 g Bedienungsanleitung: 1. Spannungskalibrierung: Führen Sie die Kalibrierung bei der ersten Verwendung durch. Eine Kalibrierung ist nicht mehr erforderlich, solange der Netztransformator des Moduls nicht ausgetauscht wird. Bei falscher Spannung kann eine erneute Kalibrierung durchgeführt werden. Kalibrierung: Drücken Sie die Encoder-Taste und schalten Sie das Modul ein, um die Kalibrierungsoberfläche aufzurufen. Die erste Option ermöglicht die Anpassung des Blinkwerts durch kurzes Drücken des Encoders. Nach drei Anpassungen drücken Sie den Encoder kurz, um in die Arbeitsoberfläche zu gelangen. Beispiel: Bei einer gemessenen Spannung von 220 V stellen Sie die Kalibrierungsschnittstelle auf 220 ein. Anzeigeschnittstelle: Um die Ziffern anzupassen, drücken Sie die Encodertaste kurz, bis der entsprechende Wert blinkt, und drücken Sie sie dann erneut kurz, um in die Arbeitsoberfläche zu gelangen. Ist der berechnete Wert in der Arbeitsoberfläche größer als 0, halten Sie den Encoder ca. 3 Sekunden lang gedrückt, um den Wert zu löschen. Lieferumfang: - 1 Hauptplatine - 1 Anzeigeplatine - 1 Flachbandkabel
