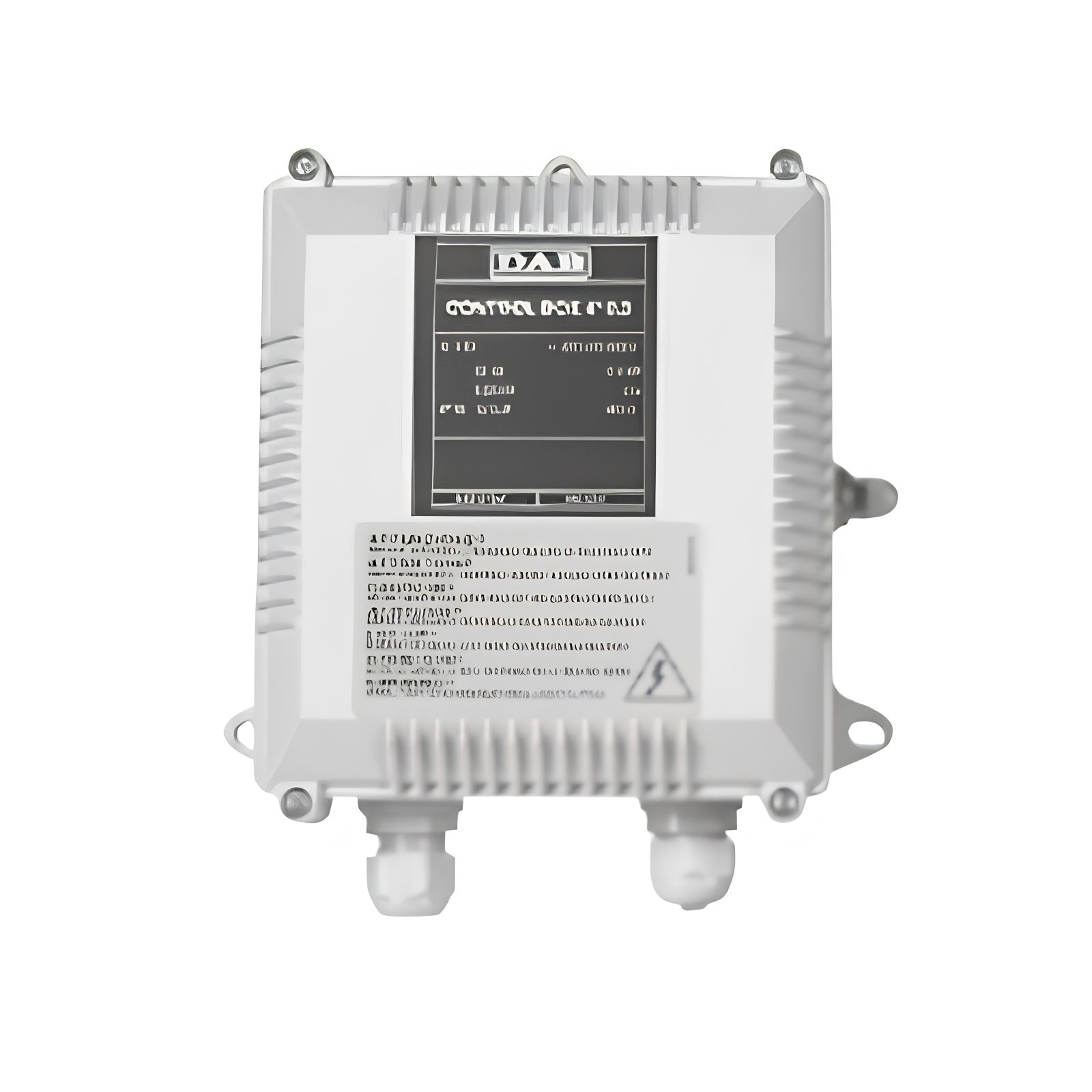

Steuerungsschaltkasten Für Einphasige Tauchpumpen Mit 0,65 Kw – Dab Control Box Pulsar 0.9

Die Steuer- und Schutzeinheit „DAB Control Box Pulsar 0.9“ dient zur Steuerung und zum Schutz der einphasigen Tauchmotorpumpen der Serie Pulsar Dry CB, die ohne Kondensator geliefert werden. Es enthält den 20-µF-Anlaufkondensator, den manuell rückstellbaren Thermoschutz sowie die Klemmleiste für die elektrischen Anschlüsse, die für einen Druckschalter oder einen Schwimmer vorbereitet ist. Es ist für Motoren mit 0,65 kW und einem Strommessschutz von 6 A ausgelegt. Bei Einphasenpumpen ist der Kondensator für den Anlauf unverzichtbar: Bei der CB-Ausführung ist das Bauteil in diesem Schaltkasten statt in der Pumpe untergebracht, sodass es ausgetauscht werden kann, ohne die Elektropumpe aus dem Brunnen zu entfernen. Der thermische Schutz mit manueller Rückstellung unterbricht die Stromversorgung im Falle einer Überlastung und erfordert nach der Überprüfung eine manuelle Rückstellung. Technische Daten: Typ: Steuerschrank mit Kondensator für einphasige Tauchmotorpumpen Stromversorgung: 1~230 V, 50 Hz Motorleistung: 0,65 kW Stromschutz: 6 A Anlaufkondensator: 20 µF Thermoschutz mit manueller Rückstellung Klemmenleiste für Druckschalter oder Schwimmer Anschlusskabel: 1,5 m Selbstverlöschendes Thermoplastgehäuse für die Wandmontage Gewicht: 1,7 kg Passende Pumpen: Pulsar Dry CB 30/50 M Vorteile: Kondensator und Schutzvorrichtung außerhalb des Schachts, austauschbar, ohne die Pumpe herauszunehmen Thermoschutz mit manueller Rückstellung zum Schutz der Wicklung Vorbereitet für die automatische Steuerung mit Druckschalter oder Schwimmer Komponenten bereits auf die zugehörigen Pulsar Dry CB-Motoren abgestimmt Selbstlöschender Wandmontage-Kasten, Kabel bereits im Lieferumfang enthalten Anwendungsbereiche: Steuerung und Schutz der einphasigen Pulsar Dry CB-Tauchmotorpumpen in Anlagen zur Wasserentnahme aus Brunnen, Zisternen und Behältern, zur Druckbeaufschlagung sowie zur Bewässerung im privaten und Wohnbereich, mit manuellem oder automatischem Betrieb über Druckschalter oder Schwimmer. Dies ist der vom Hersteller vorgesehene Schaltkasten für die Pumpen Pulsar Dry CB 30/50 M: Kondensator und Schutzschaltung sind bereits auf den Motor abgestimmt, ohne dass Berechnungen erforderlich sind oder Komponenten separat beschafft werden müssen.
