Stm32f103vet6 Foc Dc Brushless Motor Control Drive Board Strom- Und Spannungstrennung

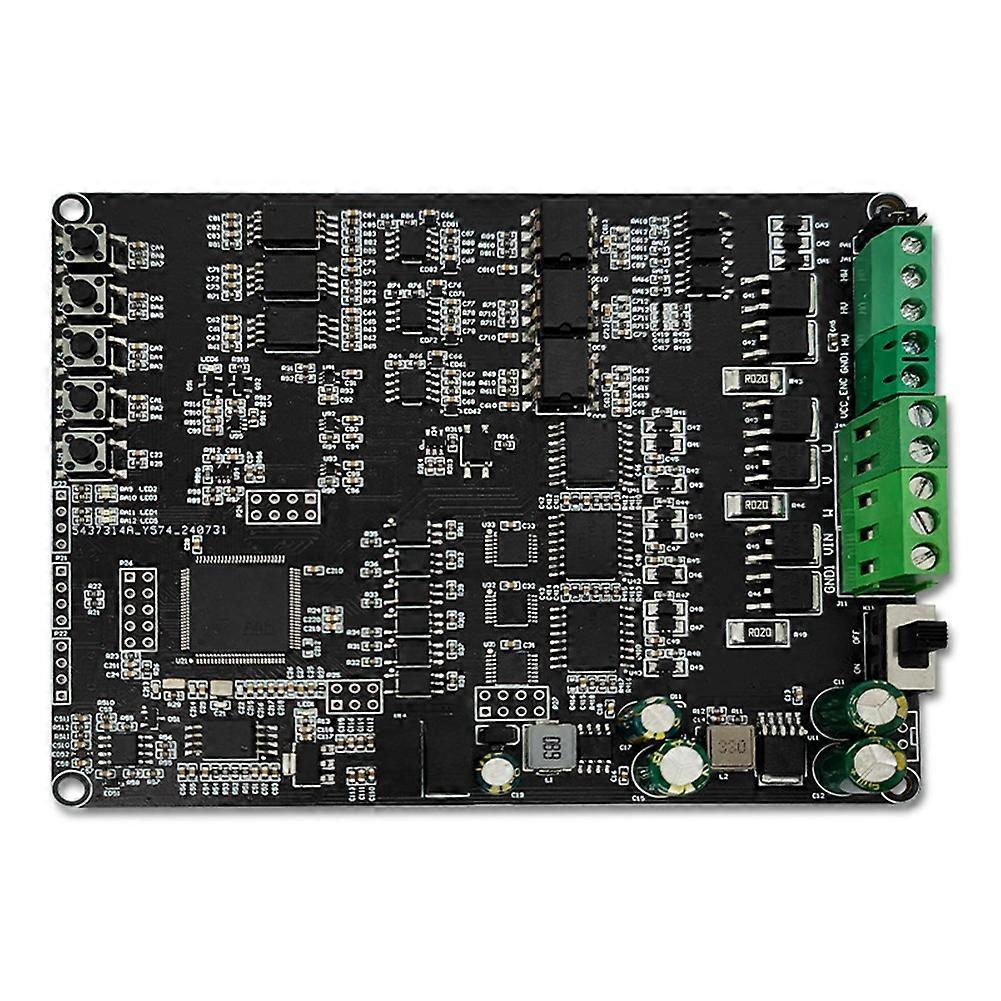

Verwendet STM32F103Vet6 ARM® 32-BIT Cortex®-M3 CPU 3-Kanal-IR2110Strpbf-Gallery-Treiber, PWM-Isolationsschaltung, Logikschaltung gegen Kurzschlüsse der oberen und unteren Röhren sowie 6 NMOS-Röhren bilden den BLDC-Treiber Standardmäßig unterstützt er bürstenlose Motoren mit 3000 U/min und Hall-Encoder Standardmäßig unterstützt er einen maximalen Laststrom von 10 A. Bei mehr als 10 A wird automatisch der Hardware-Kurzschlussschutz ausgelöst. Versorgungsspannung: DC 12–40 V 5-V- und 3,3-V-Isolationsausgang; 1 Reset-Taste und 4 programmierbare Funktionstasten; 1 LED für die Stromversorgung + 1 LED für den Hardware-Kurzschlussschutz + 4 programmierbare LEDs; Reservierte Schaltung zur Erkennung der Versorgungsspannungsisolation und NTC-Thermoschutzschaltung; Drei entgegengesetzte elektrische Impuls-Isolationserkennungsschaltungen; Drei Phasenstrom-Isolationserkennungsschaltung; SWD-Programmieranschluss; Diverse GPIOs wie UART und SPI. Beschreibung: Der STM32 FOC-Brushless-Motorcontroller verwendet einen STM32F103Vet6 als Hauptsteuer-Mikrocontroller, einen Logikchip mit PWM-Signal-Isolationstreiber und schaltet den Kurzschluss der oberen und unteren Leitungen ein. Die Reaktion des Hall-Encoder-Isolationsschaltkreises und des Hardware-Überstromschutzschaltkreises. Es kann zur Ansteuerung des Hall-Sensors mit einem BLDC-Brushless-Motor bei 3000 U/min und 10 A verwendet werden. Die Busspannungs-Isolationserkennung, die NTC-Thermoschutzerkennung, die Isolationserkennung von drei entgegengesetzten elektrischen Impulsen und die Dreiphasenstrom-Isolationserkennungsschaltung sind für die Weiterentwicklung vorgesehen. PID-Regelkreis, Strom-Spannungs-Isolationserfassung, 1 RST-Reset-Taster und 4 programmierbare Funktionstasten. Farbe: Schwarz Material: PCB Lieferumfang: 1 * Brushless-Motortreiberplatine Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
