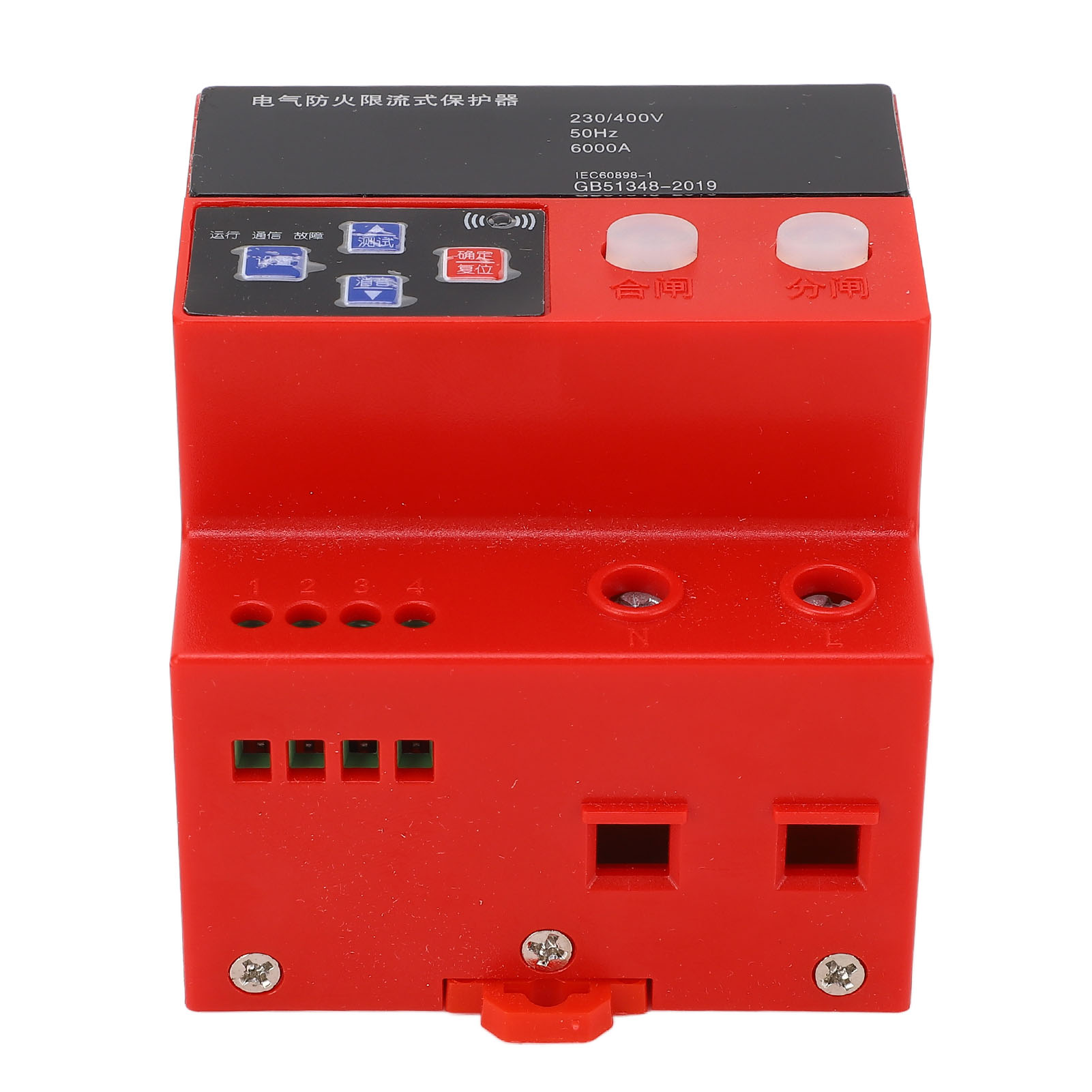

Strombegrenzer, Überspannungsschutz, Unterspannungsschutzgerät, Elektrisches Schutzgerät Für Din-schiene, 0–63 A, Ac 230/400 V

1. Strombegrenzungsschutz: Bei einem Kurzschluss in der Leitung wird der Strombegrenzungsschutz innerhalb von 15 µA aktiviert, um Unfälle zu vermeiden. Überschreitet der Strom des geschützten Stromkreises den Nennstrom und die eingestellte Zeit (0–60 s), wird der Strombegrenzungsschutz aktiviert. Bei Überschreitung des eingestellten Temperaturwerts wird eine Warnung ausgegeben. Überschreitet die Temperatur den eingestellten Warnwert um 20 °C, wird der Übertemperaturschutz aktiviert. 2. Über- und Unterspannungsschutz: Bei Überschreitung des eingestellten Warnwerts durch eine Überspannung wird ein Alarm ausgelöst. Bei Überschreitung des eingestellten Warnwerts um 13 V ertönt ein akustischer und optischer Alarm. Bei Unterspannung wird ebenfalls ein Alarm ausgelöst. Bei Überschreitung des eingestellten Warnwerts um 10 V gibt der Schutzschalter ein akustisches und optisches Alarmsignal aus. 3. Lichtbogenschutz: Tritt im Stromkreis innerhalb einer Sekunde ein Lichtbogen von mehr als 14 Halbperioden auf, aktiviert der Schutzschalter den Stromkreisschutz. Dieser dient der Überwachung, Warnung und dem Schutz vor Brandgefahren wie losen Verbindungen, mangelhafter Isolation, schlechtem Kontakt sowie Alterung und Beschädigung elektrischer Leitungen. 4. Erkennungs- und Messfunktion: Überschreitet der Leckstrom der überwachten Leitung den eingestellten Alarmwert, wird ein akustisches und optisches Alarmsignal ausgegeben. Die Aktivierung des Strombegrenzungsschutzes kann voreingestellt werden. Echtzeitstatistiken zum Stromverbrauch des installierten Stromkreises sowie lokale und Fern-Reset-Einstellungen sind verfügbar. 5. Stummschaltfunktion: Erkennt das Produkt eine Fehlfunktion, gibt es einen akustischen und optischen Alarm aus. Der Alarmton kann über die Stummschalttaste am Bedienfeld deaktiviert werden. Der Status der Alarmanzeige bleibt nach der Stummschaltung unverändert. 6. Testfunktion: Im Ruhezustand kann diese Taste 5 Sekunden lang gedrückt gehalten werden, um den Alarmzustand zu aktivieren. Halten Sie die Reset-Taste 5 Sekunden lang gedrückt, um das Produkt in den normalen Betriebszustand zurückzusetzen. Während des Tests erfolgt keine Öffnungsfunktion. 7. Reset-Funktion: Erkennt das Produkt einen Fehler im Stromkreis und gibt einen akustischen und optischen Alarm aus, kann es nach Behebung der Fehlerursache durch langes Drücken der Reset-Taste für 5 Sekunden zurückgesetzt werden, um den Alarmzustand zu beseitigen. 8. Fernsteuerungsfunktion: Dieser Strombegrenzer verfügt über eine Fernöffnungsfunktion, mit der angeschlossene Geräte über ein 24-V-Gleichstromsignal geöffnet werden können. Dadurch wird eine Brandmeldefunktion realisiert. Produkttyp: Strombegrenzer; Spannung: 230/400 V AC; Leistungsaufnahme: ≤ 5 VA; Nennstrom: 0–63 A; Kurzschlussschutzzeit: 3,75 kV AC. Isolation: Eingang, Ausgang, Stromversorgung zum Gehäuse > 5 kΩ. Einsatzort: Schutz vor direkter Einwirkung von Regen oder Schnee, korrosiven Gasen, Staub und starken Vibrationen. Betriebstemperatur: -10 bis 55 °C. Relative Luftfeuchtigkeit: Maximal 95 %. Höhe: Installationsmethode (bis 2000 m): Standardmäßige 35-mm-Schienenmontage. Kommunikationsfunktion: Dieses Produkt verfügt über ein integriertes drahtloses Kommunikationsmodul, das sich nach dem Einschalten direkt mit dem Server verbindet. Die Kommunikation mit dem übergeordneten Steuerungssystem erfolgt über den RS485-Bus. Der erkannte Leitungsstatus wird in Echtzeit übertragen. Über das übergeordnete Steuerungssystem können Alarme des nachgelagerten intelligenten Strombegrenzers zurückgesetzt, Alarmschwellenwerte festgelegt sowie ferngesteuert ein- und ausgeschaltet werden. Dies ermöglicht eine intelligente, einheitliche Steuerung und Verwaltung. Die Datenübertragung an die IP-Adresse kann per Knopfdruck am Gerät geändert und die Daten direkt an die gewünschte Überwachungssoftware oder -plattform eines Drittanbieters gesendet werden. (Hinweis: Die RS485-Leitung darf nicht verpolt werden.) 1 x Strombegrenzer
