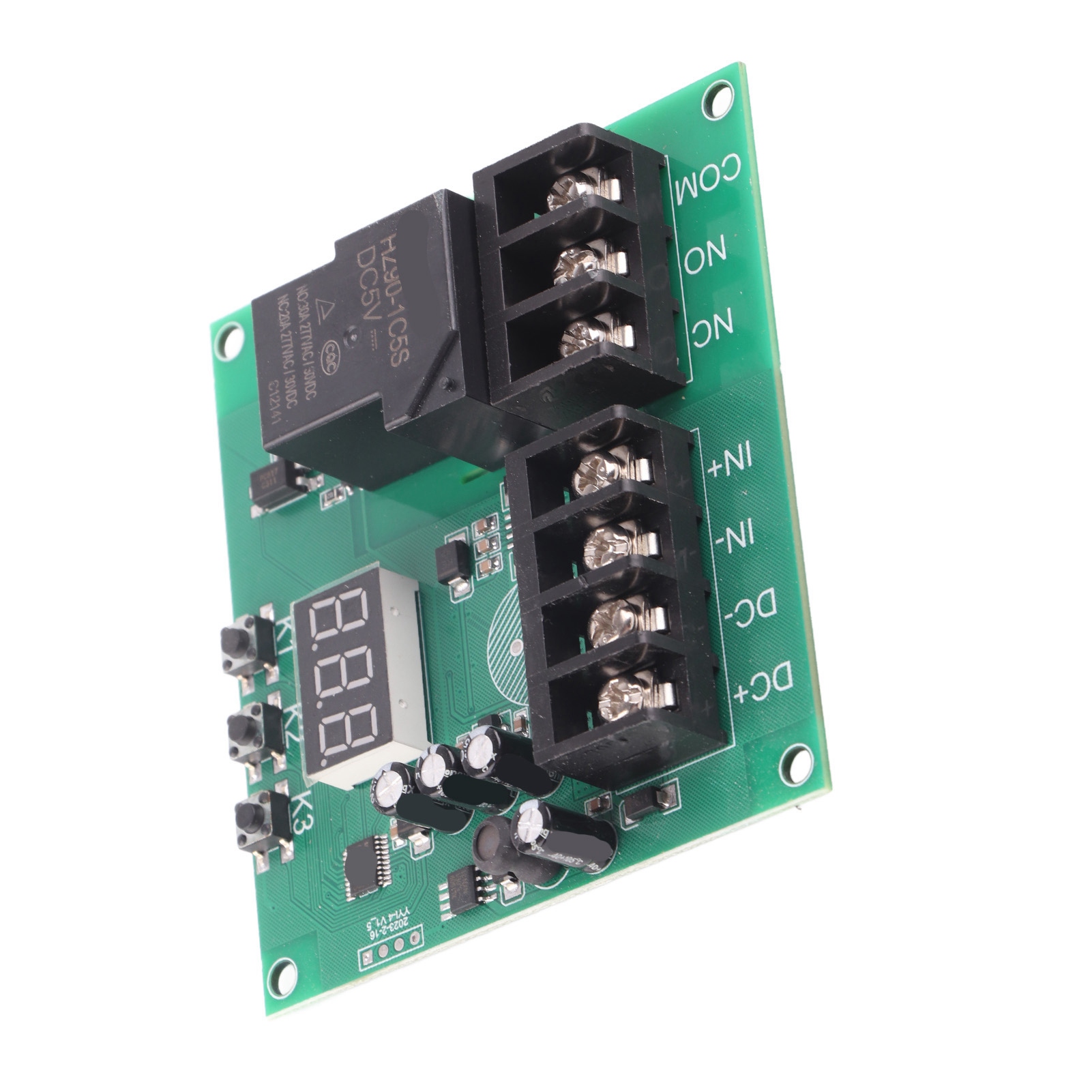

Stromerkennungsmodul, Digitalanzeige, Sensor, Schutzplatine, Detektor, 7-30v Dc-schalter

1. Stromerkennungsmodul: Erkennt Gleichstrom und steuert das Öffnen/Schließen eines Relais basierend auf dem definierten Stromgrenzwert. 2. Breiter Messbereich: Spannungsmessbereich: 7–30 V; Strommessbereich: 0–30 A, wodurch vielfältige Anforderungen erfüllt werden. 3. Präzise Messung: Hohe Messgenauigkeit bis zu 0,1 A; integrierte Fehlerkalibrierungsfunktion. 4. Stromkreisschutz: Begrenzt den Strom im Stromkreis und schützt elektrische Geräte vor Überstrom. 5. Komfortable Bedienung: Die Digitalanzeige kann zur Reduzierung des Stromverbrauchs bei längeren Betriebszeiten abgeschaltet werden. Artikeltyp: Stromerkennungsmodul. Modell: YYI-4. Spannungsmessbereich: 7–30 V DC. Strommessbereich: 0–30 A. Messgenauigkeit: 0,1 A (100 mA). Standby-Stromverbrauch: ca. 20 mA. Relaisausgang: Steuert das Öffnen/Schließen von Gleichstromleitungen bis 30 A. Funktion: Erkennt Über- und Unterstrom, steuert das Relais zum Aktivieren/Deaktivieren des Stromkreises oder gibt ein Signal aus. Bedienungsanleitung: Bedienungsanleitung Nr. 1: 1. P-11: Wenn der gemessene Strom größer als I1 ist, schließt das Relais; wenn er kleiner als I1 ist, öffnet das Relais. 2. P-12: Wenn der gemessene Strom größer als I1 ist, schließt das Relais und bleibt geschlossen, bis die Elektronikplatine ausgeschaltet wird. 3. P-21: Wenn der gemessene Strom größer als I2 ist, schließt das Relais; wenn er kleiner als I1 ist, öffnet das Relais. 4. P-22: Wenn der gemessene Strom größer als I2 ist, schließt das Relais und bleibt geschlossen, bis die Elektronikplatine ausgeschaltet wird. 5. P-31: Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais; wenn er größer als I2 ist, öffnet das Relais. 6. P-32: Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais und bleibt geschlossen, bis die Platine ausgeschaltet wird. 7. P-41: Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais; andernfalls ist es offen. 8. P-42: Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais und bleibt geschlossen, bis die Platine ausgeschaltet wird. 9. P-51: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais; andernfalls ist es offen. 10. P-52: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais und bleibt geschlossen, bis die Platine ausgeschaltet wird. Einstellhinweise Nr. 2: 1. Schalten Sie das Gerät ein, um den gemessenen Strom anzuzeigen (wenn der Messstromanschluss ausgeschaltet ist, ist die Digitalanzeige normal). 2. Warten Sie nach dem ersten Drücken von K1 länger als eine Sekunde, um ein unbeabsichtigtes Auslösen zu vermeiden. Das Display zeigt: P 11: Einstellmodus K2, Einstellfunktion K. 3. Drücken Sie K1 ein zweites Mal; das Display zeigt 0,05 an, was bedeutet, dass der Schwellenwert I1 0,05 A beträgt. K2 erhöht I1, K3 verringert ihn. 4. Drücken Sie K1 ein drittes Mal; das Display zeigt 0,10 an, was bedeutet, dass der Schwellenwert I2 0,1 A beträgt. K2 erhöht I2, K3 verringert ihn. 5. Drücken Sie K1 ein viertes Mal; das Display zeigt den gemessenen Strom an und signalisiert damit den Wechsel in den Standby-Modus. 6. Im Standby-Modus können Sie die Messgenauigkeit durch Gedrückthalten von K2 oder K3 anpassen. 1 x Stromerkennungsmodul
