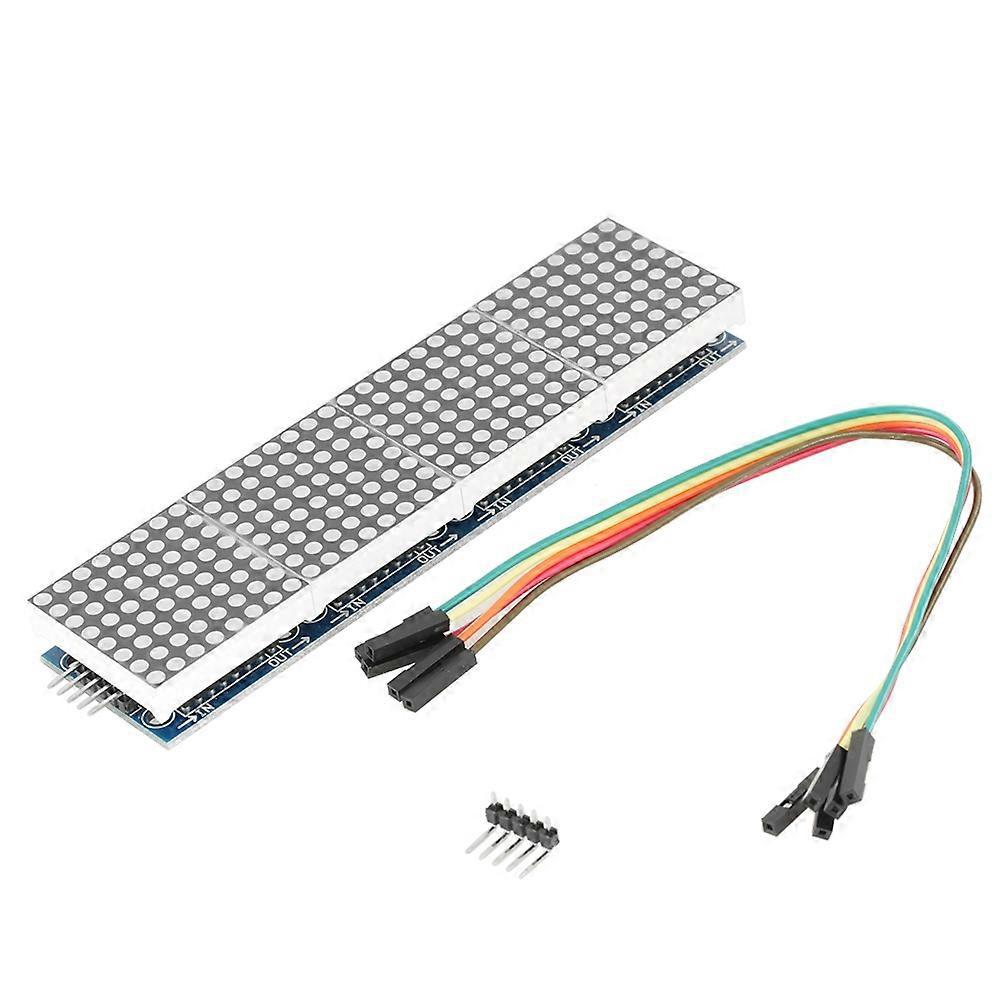

Stück 4-in-1 Led-punktmatrix-display-treibermodul Mcu-controller Diy-kit

Dies ist ein integrierter serieller Ein-/Ausgabe-Treiber für Common-Cathode-Displays, der einen Mikroprozessor mit einem 8-stelligen LED-Display verbindet. Alternativ können auch Balkendiagramme oder 64 unabhängige LEDs angesteuert werden. Er verfügt über einen BCD-Codierer Typ B, eine Multiplex-Scanschaltung, einen Segmenttreiber und ein 8x8-SRAM zur Speicherung der einzelnen Daten. Die Segmentstromstärke jeder LED wird über ein externes Register eingestellt. Eine benutzerfreundliche 4-Draht-Schnittstelle ermöglicht den Anschluss an alle gängigen Mikroprozessoren. Jedes Datum kann bei einer Aktualisierung direkt adressiert werden, ohne dass das gesamte Display neu beschrieben werden muss. Zudem kann die Codierung der einzelnen Daten optional ausgewählt werden. Das Gerät bietet einen Energiesparmodus (150 µA), analoge und digitale Helligkeitsregelung, ein Scan-Limit-Register zur Anzeige von 1-8 Bit Daten sowie einen Testmodus, in dem alle LEDs leuchten. Für den Betrieb einer Punktmatrix werden lediglich drei I/O-Ports benötigt. Das flimmerfreie Punktmatrix-Display kann kaskadiert werden. Ein einzelnes Modul kann eine 8x8-Common-Cathode-Punktmatrix ansteuern. Das Modul ist mit 3 mm großen Schraubenlöchern ausgestattet und verfügt über Ein-/Ausgangsschnittstellen. Es unterstützt die Kaskadierung mehrerer Module. Spezifikationen: Typ: 4-in-1-Modul, Betriebsspannung: 5 V, Größe: 13,5 x 3,3 cm, Gewicht: ca. 53 g. Verdrahtung: 1. Die linke Seite des Moduls ist der Eingang, die rechte der Ausgang. 2. Zur Ansteuerung eines einzelnen Moduls muss lediglich der Eingang mit der CPU verbunden werden. 3. Bei der Kaskadierung mehrerer Module wird der Eingang des ersten Moduls mit der CPU und der Ausgang mit dem Eingang des zweiten Moduls verbunden. Der Ausgang des zweiten Moduls wird dann mit dem Eingang des dritten Moduls verbunden usw. Beispiel: Mikrocontroller mit 51 Mikrocontrollern: VCC – 5 V, GND – GND, DIN – P22, CS – P21, CLK – P20. Lieferumfang: 1 x Modul, 1 x Kabel.
