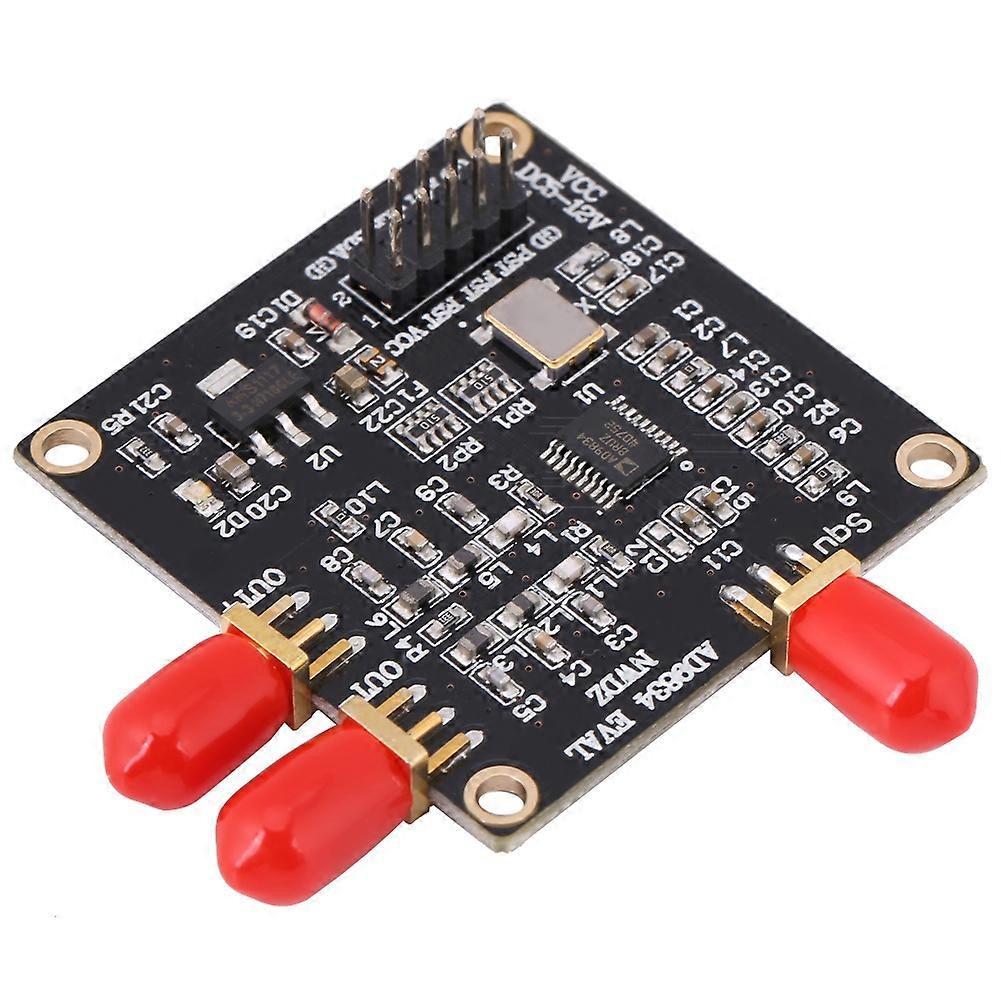

Stück Ad9834 Dds Signalgeneratormodul Sinus-/dreieck-/rechteckwellengenerator

Der AD9834 bietet Phasen- und Frequenzmodulation. Das Frequenzregister ist 28 Bit groß und erreicht bei einer Taktfrequenz von 75 MHz eine Auflösung von 0,28 Hz. Bei einer Taktfrequenz von 1 MHz beträgt die Auflösung 0,004 Hz. Die Frequenz- und Phasenmodulation erfolgt über die serielle Schnittstelle. Die Registerwerte werden anschließend per Software oder über die Pins FSELECT/PSELECT aktiviert. Daten werden über die serielle Dreidrahtschnittstelle geschrieben. Diese Schnittstelle arbeitet mit Taktfrequenzen bis zu 40 MHz und ist mit digitalen Signalverarbeitungs- und Mikrocontroller-Standards kompatibel. Die Versorgungsspannung des Geräts liegt zwischen 2,3 V und 5,5 V. Analog- und Digitalteil sind unabhängig, sodass unterschiedliche Versorgungsspannungen verwendet werden können; beispielsweise kann AVDD mit 5 V und DVDD mit 3 V betrieben werden. Der AD9834 verfügt über einen Sleep-Pin (SLEEP), der das Abschalten von außen ermöglicht. Um den Stromverbrauch zu minimieren, wird darauf geachtet, dass sich kein Teil des Geräts abschaltet. Beispielsweise kann der DAC bei der Takterzeugung abgeschaltet werden. Das Gerät verwendet ein 20-poliges TSSOP-Gehäuse. Es dient zur Frequenzanregung/Signalgenerierung, Frequenz-Phasen-Abstimmung und Modulation, in energiesparenden HF-/Kommunikationssystemen, zur Flüssigkeits- und Luftstrommessung, in Sensoranwendungen, zur Näherungs-, Bewegungs- und Fehlererkennung sowie in Prüf- und Medizingeräten. Technische Daten: Schmalband-SFDR: >72 dB; Stromversorgung: 2,3 V ~ 5,5 V; Ausgangsfrequenz: Bis zu 37,5 MHz; Ausgangssignal: Sinus-/Dreieckssignal; Komparator: Integrierter Komparator; Schnittstelle: Dreidraht-SPI; Erweiterter Temperaturbereich: -40 °C bis +105 °C; Leistungsaufnahme: 20 mW (bei 3 V); Abmessungen: 5,8 x 6 cm; Gewicht: 13 g; Anwendungen: 1. Frequenzanregung/Signalgenerierung; 2. Frequenzphasenabstimmung und Modulation; 3. Energiesparende HF-/Kommunikationssysteme; 4. Flüssigkeits- und Gasdurchflussmessung; 5. Sensorische Anwendungen: Näherungs-, Bewegungs- und Fehlererkennung; 6. Test- und Medizingeräte; Lieferumfang: 1 x Signalgenerator
