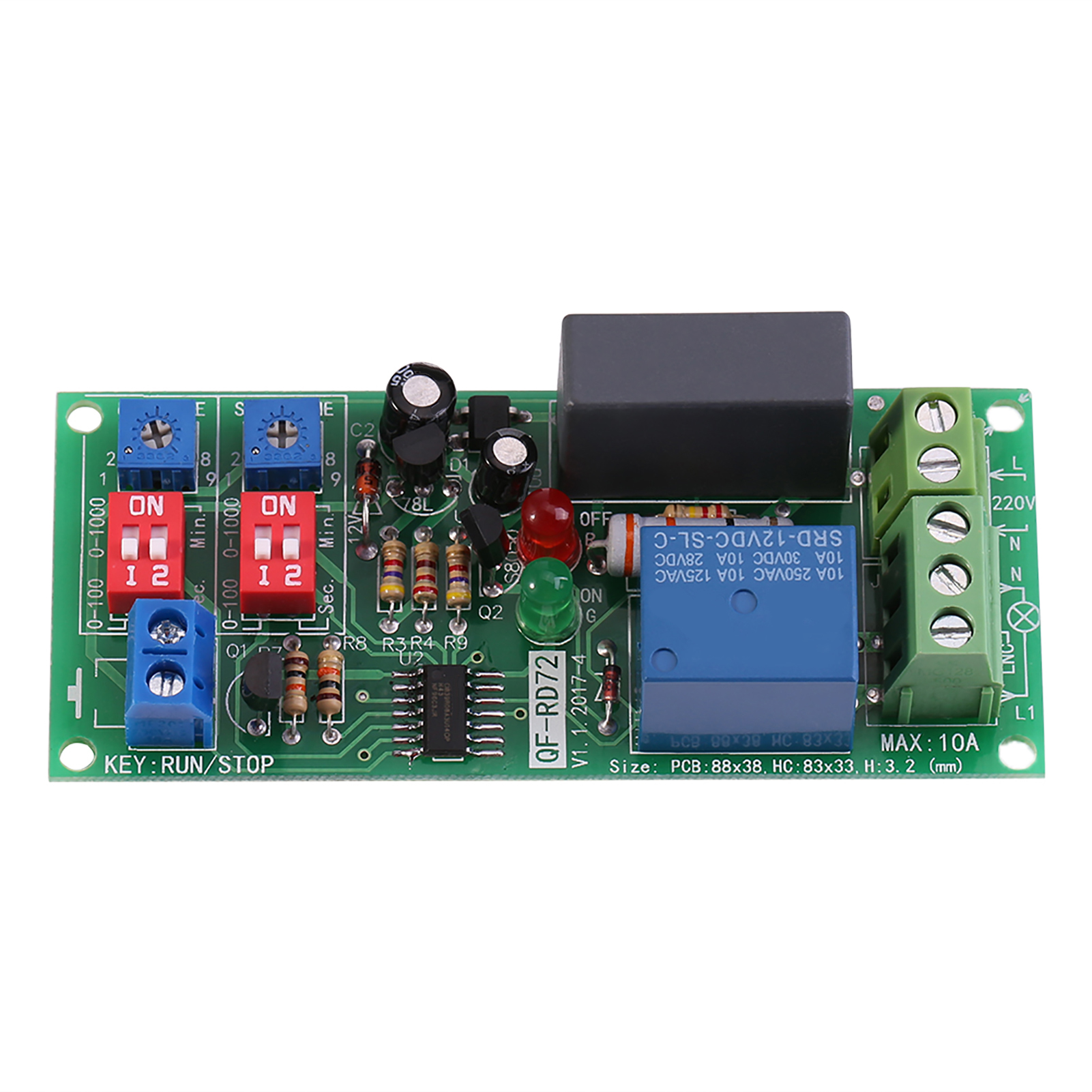

Stück Einstellbares Timer-modul Mit Unendlicher Zykluszeit, Ac 100 V–250 V, Verzögerungs-ein/aus-relais

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais bietet hohe Genauigkeit und einen stabilen, zuverlässigen Betrieb. Es verfügt über einen großen Zeiteinstellbereich, in dem sowohl die Laufzeit („RUN“) als auch die Stoppzeit (STOP) individuell einstellbar sind. Das Modul unterstützt eine Start/Stopp-Funktion: Nach dem Einschalten arbeitet es im Endloszyklusmodus und schaltet gemäß den konfigurierten Ein- und Ausschaltzeiten. Es eignet sich ideal zur Steuerung von abwechselnden Laufzeiten oder wiederholten Ein-/Ausschaltzyklen für Geräte- oder Produkt-Einbrenntests. Es findet breite Anwendung in Zeitschaltuhren, Testschaltungen für Maschinen mit wiederholtem Betrieb, intermittierenden Aquarienpumpen usw. Technische Daten: - Spannung: AC 100 V ~ 250 V - Leistung: < 1,0 W - Ausgang: Aktiver Ausgang, Ausgangsspannung entspricht Eingangsspannung - Maximaler Ausgangsstrom: < 10 A - Eingang: Passiver Schaltereingang, grüne LED leuchtet nach Aktivierung, rote LED nach Deaktivierung - Zeitbereich: 0,5 Sekunden bis 1000 Minuten - Zeitgenauigkeit: Maximalwert des Bereichs × 0,001 - Eingang (Starttaste): Passiver Schaltereingang, grüne LED leuchtet nach Aktivierung, rote LED nach Deaktivierung - Der Starteingang ist nicht erforderlich. Verbinden Sie diese beiden Anschlüsse. Die Platine führt nach dem Einschalten eine Endlosschleife aus. - Abmessungen: 88 x 38 x 22 mm / 3,46 x 1,49 x 0,86 Zoll - Lochabstand: 83 x 33 mm / 3,26 x 1,3 Zoll - Lochdurchmesser: 3,2 mm / 0,12 Zoll Anleitung: Die Zeit kann im eingeschalteten und ausgeschalteten Zustand der Platine eingestellt werden. 1. Laufzeit einstellen (RUN): Drehen Sie das RUN TIME-Potentiometer im Uhrzeigersinn, um die Laufzeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter unten können Sie den Zeitbereich (links: 0–100 oder 0–1000) und die Einheit (rechts: Sekunden oder Minuten) einstellen. 2. Einstellen der Stoppzeit (STOP): Drehen Sie das Potentiometer für die Stoppzeit im Uhrzeigersinn, um sie zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter darunter können Sie den Zeitbereich (links: 0–100 oder 0–1000) und die Einheit (rechts: Sekunden oder Minuten) einstellen. 3. Startknopf (nicht im Lieferumfang enthalten): Schließen Sie einen Taster an und drücken Sie ihn. Die grüne LED leuchtet auf und signalisiert den Betrieb. Die Platine führt die definierten Ein-/Ausschaltzyklen automatisch im Endlosmodus aus. Drücken Sie den Startknopf erneut. Die rote LED leuchtet auf und signalisiert den Stopp. 4. Beispiel für die Zeiteinstellung: Anforderung: 20 Sekunden laufen lassen, dann 30 Minuten pausieren, in einer Endlosschleife. Einstellungen: (1) Laufzeitbereich auf 0–100 einstellen; (2) Laufzeiteinheit auf Sekunden einstellen; (3) Laufzeitpotentiometer auf Position 20 stellen (20/100 von links); (4) Stoppzeitbereich auf 0–100 einstellen; (5) Stoppzeiteinheit auf Minuten einstellen; (6) Stoppzeitpotentiometer auf Position 30 stellen (30/100 von links). Die Potentiometerposition kann auch durch Spannungsmessung eingestellt werden. Der Minimalwert beträgt 0 V, der Maximalwert 5 V. 20/100 × 5 V = 1,0 V; 30/100 × 5 V = 1,5 V. Hinweis: 1. Verwenden Sie einen Startknopf mit einer Stromstärke von mehr als 0,1 A. 2. Warnung vor Stromschlag: Das Kabel des Startknopfs führt Hochspannung; seien Sie vorsichtig. 3. Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden; bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. Lieferumfang: 1 x Zeitverzögerungsrelaismodul
