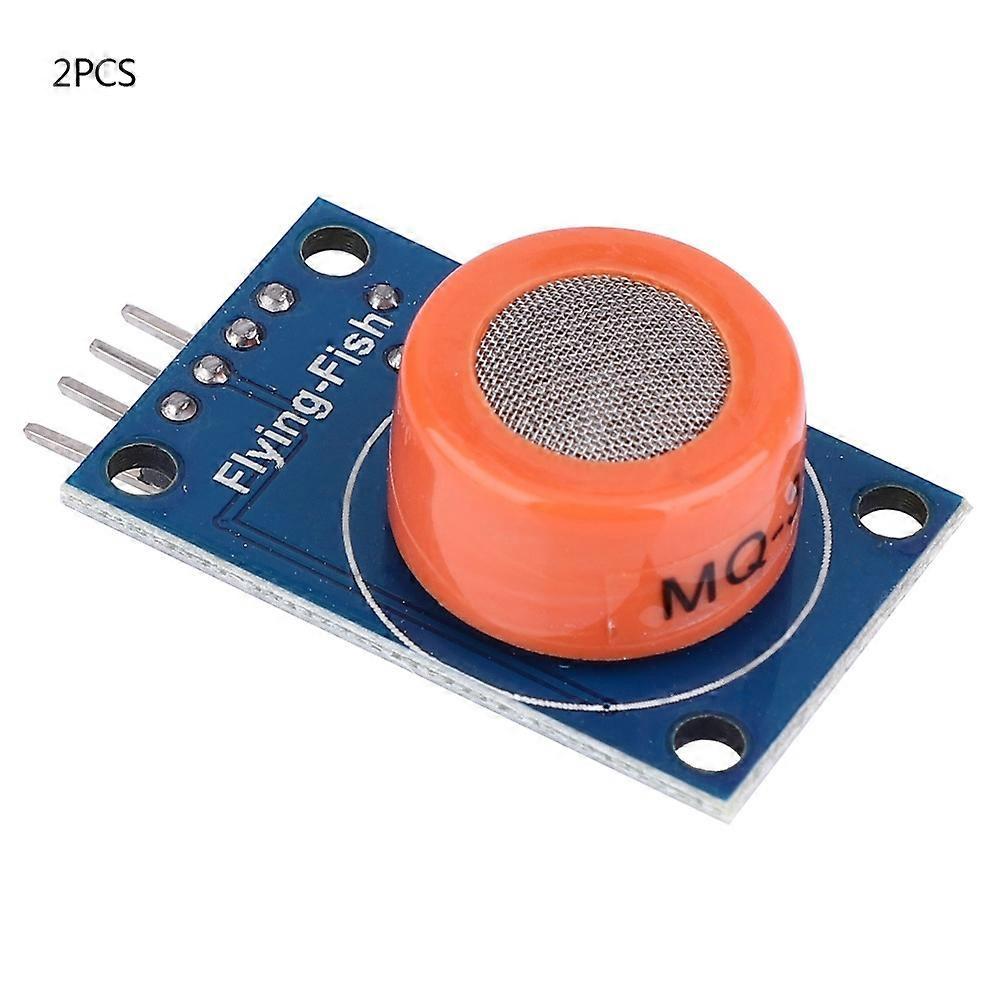

Stück Mq-3 Alkohol-gassensormodul Ethanol-detektor Atemgas-detektionsplatine

1. Doppelseitiges Leiterplattendesign mit Betriebsanzeige und TTL-Signalausgangsanzeige. 2. Mit TTL-Ausgang (DO-Schaltsignal) und analogem Ausgang AO. 3. Der gültige TTL-Ausgang hat einen niedrigen Pegel. (Bei niedrigem Ausgangspegel leuchtet die Signal-LED; der Anschluss an einen Mikrocontroller oder ein Relaismodul ist möglich.) 4. Die analoge Ausgangsspannung ist umso höher, je höher die Konzentration ist. 5. Hohe Empfindlichkeit beim Nachweis von Alkoholgas. 6. Schnelle Ansprech- und Erholungszeiten. 7. Vier Schraublöcher ermöglichen eine einfache Positionierung. Detaillierte Testparameter: Modell: MQ-3 Detektionsgas: Alkoholdampf Detektionskonzentration: 0,04-4 mg/L Alkohol Standard-Schaltungsbedingungen: Schleifenspannung VC ≤24 DC Heizspannung: VH 5,0±0,2 V AC/DC Lastwiderstand: RL einstellbar Gassensorcharakteristik unter Standardtestbedingungen: Heizwiderstand 31 Ω±3 Ω Heizleistungsaufnahme: ≤90 mW Widerstand der empfindlichen Oberfläche: 2 kΩ-20 kΩ (in 0,4 mg/L Alkohol) Empfindlichkeit: Rs (in Luft) / Rs (0,4 mg/L Alkohol) ≥ 5 Konzentrationssteigung: ≤0,6 (R300 ppm/R100 ppm Alkohol) Standardtestbedingungen: 20 °C±2 °C; 65 % ± 5 % relative Luftfeuchtigkeit. Standard-Testschaltung: 5,0 V ± 0,1 V. Aufwärmzeit: ≥ 48 Stunden. Elektrische Eigenschaften: Eingangsspannung: 5 V DC. Leistungsaufnahme: 150 mA. DO-Ausgang: TTL-Digitalsignal 0 und 1 (0,1 V und 3,3 V). AO-Ausgang: 0,1–0,3 V, maximale Spannung ca. 4 V. Hinweis: Nach dem Einschalten benötigt der Sensor ca. 20 Sekunden zum Aufwärmen. Sobald die Messdaten stabil sind, ist eine Erwärmung des Sensors normal. Eine Überhitzung ist nicht normal. Verdrahtung: 1. VCC: An den Pluspol der Stromversorgung anschließen. 2. GND: An den Minuspol der Stromversorgung anschließen. 3. DO: TTL-Schaltsignalausgang. 4. AO: Analogsignalausgang. Lieferumfang: 2 x Alkohol-Gassensor.
