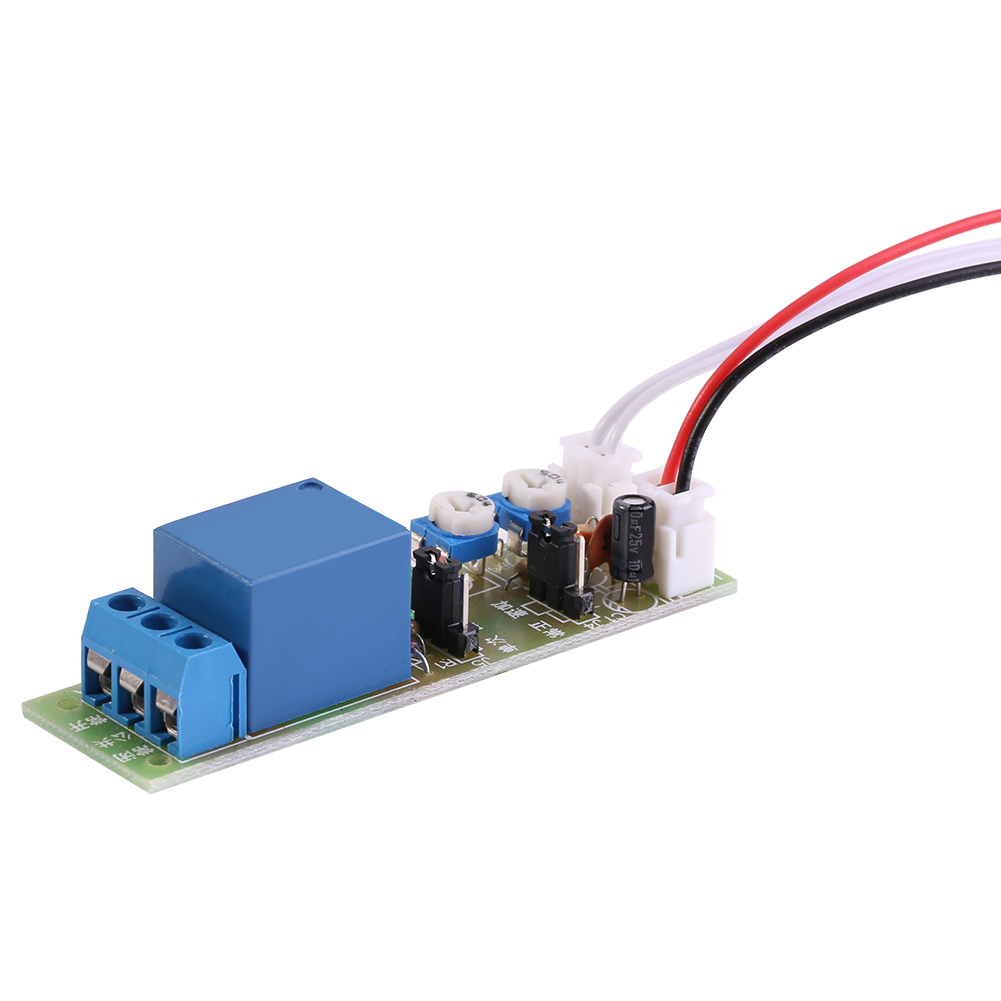

Stufenlos Einstellbarer Zyklustimer, Ein-/ausschaltverzögerung, Dc5v-relaismodul, 0–15 Minuten

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais-Modul zeichnet sich durch seine hohe Präzision, Stabilität und Zuverlässigkeit aus und ist ideal für anspruchsvolle Zeitsteuerungsanwendungen. **Hauptmerkmale:** - **Zwei Betriebsmodi:** Einzelmodus (Mono) und zyklischer Modus. Wechseln Sie einfach per Jumper zwischen den beiden Modi. - **Großer Einstellbereich**: Sowohl die Einschaltzeit (T1) als auch die Ausschaltzeit (T2) sind einstellbar und bieten somit hohe Flexibilität. - **Präzise Steuerung**: Ideal für die Ansteuerung von Hubbewegungen oder für Burn-In-Tests von Geräten, die wiederholte Ein-/Ausschaltzyklen erfordern. - **Vielfältige Anwendungen**: Geeignet für Zeitschaltuhren, Testschaltungen für Maschinen mit wiederholten Zyklen, intermittierende Aquarienpumpen und vieles mehr. **Technische Daten:** - **Betriebsspannung (wählbar)**: 5 V DC, DC 12 V oder 24 V DC. - **Timerbereich (wählbar)**: 0–15 Minuten oder 0–60 Minuten. - **Maximale Belastbarkeit:** 10 A / 250 V AC, 10 A / 30 V DC. - **Abmessungen:** 70 x 20 mm (ca. 2,75 x 0,78 Zoll). - **Zeitverzögerungsfehler:** Weniger als 2 %. **Detaillierte Funktionsweise:** - **Einzelmodus (OP3-Jumper):** 1. Nach dem Einschalten aktiviert das Relais beim ersten Triggerimpuls und deaktiviert sich nach der Verzögerung T1. 2. Ein neuer Impuls während der Verzögerung unterbricht den Zyklus sofort. **Zyklischer Modus (Jumper OP4)**: 1. Nach dem Einschalten aktiviert sich das Relais beim Ansteuern, deaktiviert sich nach T1, aktiviert sich dann nach T2 wieder usw. in einer Schleife. T1 und T2 werden unabhängig voneinander über zwei einstellbare Widerstände eingestellt. 2. Ein Impuls während der Verzögerung unterbricht den Zyklus sofort. **Schnelle Zeiteinstellung:** Sie können die Zeit schnell einstellen, indem Sie die Spannung (Uc) am Widerstand messen. Beispiel für ein 5V/15min-Modul: Wenn Uc = 2V, beträgt die Zeit = (2V / 5V) x 15 min = 6 min. **Lieferumfang:** - 1 x Zeitverzögerungsrelais-Modul (je nach gewählter Version) Dieses Produkt zeichnet sich durch seine robuste Bauweise und eine verständliche Dokumentation für eine einfache Installation aus. Ideal für Elektronikbegeisterte, Techniker und Ingenieure.
