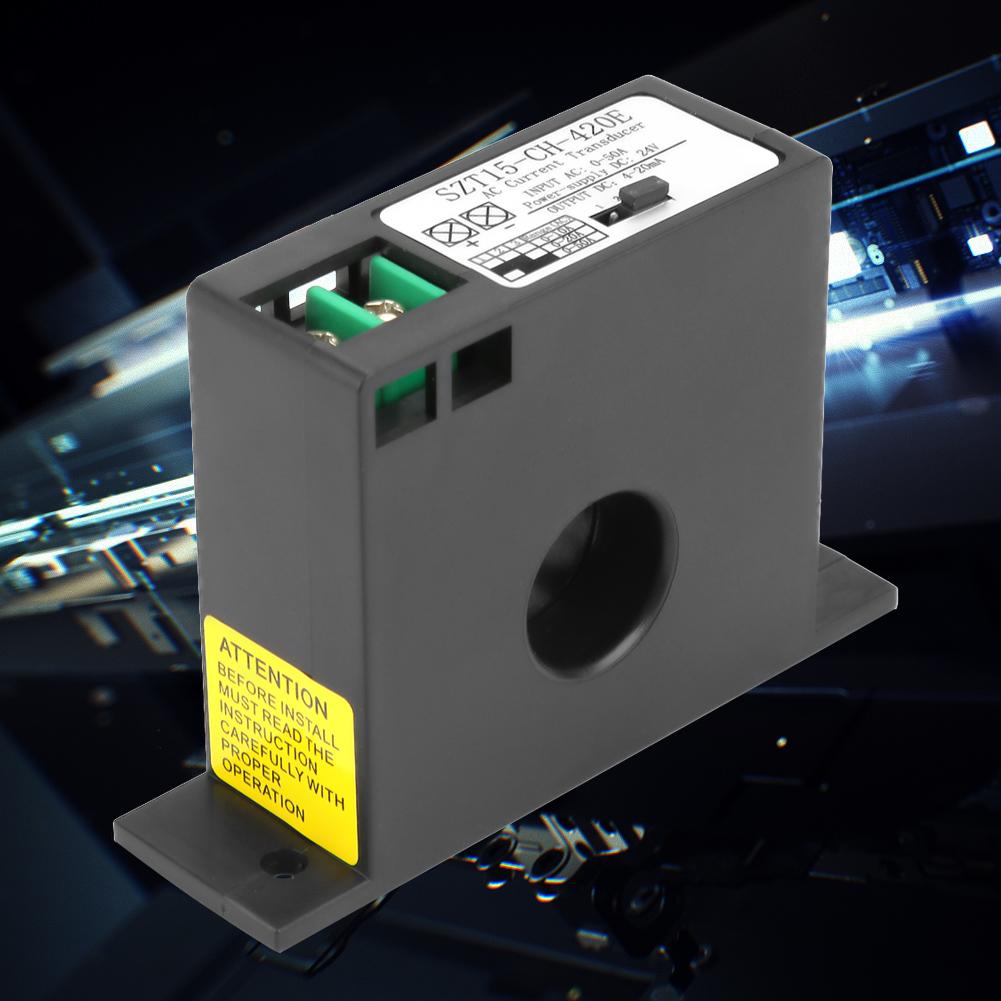

Szt15-ch-420e Stromwandler, Messumformer, Transformator, Sensor, 0-50 A Wechselstromwandler

1. Stromüberwachung mittels Gegeninduktivität, hohe Messgenauigkeit, stabiler Betrieb und sichere Trennung von Ein- und Ausgängen. 2. Messbarer Wechselstrom: wählbar von 0–10 A / 20 A / 50 A. 3. Kontinuierliches Ausgangssignal: drei Formate verfügbar: 0–5 V / 0–10 V / 4–20 mA. 4. Einfache und bequeme Installation und Bedienung; während der Messung ist keine Reihenschaltung erforderlich. 5. Durchkontaktierte Bauweise, Isolationsspannungsfestigkeit bis 2000 V AC. Der Wechselstromwandler SZT15-CH-420E ermöglicht die galvanische Echtzeitmessung von Wechselstrom im Netz oder in Stromkreisen und wandelt diesen in ein kontinuierliches Ausgangssignal von 0–5 V / 0–10 V oder 4–20 mA um. Er kann mit verschiedenen Analog-Digital-Wandlern kombiniert werden, um unterschiedliche zentrale digitale Datenerfassungssysteme zu realisieren. Das Signal kann an eine speicherprogrammierbare Steuerung (SPS) angeschlossen werden, um ein automatisches Steuerungssystem zu realisieren, oder mit herkömmlichen analogen und digitalen Messgeräten kombiniert werden, um den Messwert anzuzeigen. Merkmale: 1. Überwachung des Wechselstroms durch Gegeninduktivität: hohe Messgenauigkeit, stabiler Betrieb und sichere Trennung von Ein- und Ausgängen. 2. Messbarer Wechselstrom: wählbar von 0 bis 10 A, 20 A oder 50 A. 3. Kontinuierliches Ausgangssignal: drei Formate verfügbar: 0 bis 5 V, 0 bis 10 V oder 4 bis 20 mA. 4. Einfache und bequeme Installation und Bedienung: keine Reihenschaltung während der Messung erforderlich. 5. Durchkontaktierte Konstruktion: Spannungsfestigkeit bis 2000 V AC. 6. Magnetische Hysterese unter 1 %: auch in starken Magnetfeldern einsetzbar. 7. Selbstverlöschendes Gehäuse: sicher und langlebig. 8. Wird zur Überwachung, Erkennung und zum Schutz vor Wechselstromüberlastungen sowie als elektronischer Schalter in automatischen Steuerungssystemen eingesetzt. 9. Geeignet für diverse Anwendungen, die Strom- und Spannungswandlung erfordern. 10. Merkmale: Hohe Überlastfähigkeit, hohe Genauigkeit, hohe Isolation, erhöhte Sicherheit, geringer Stromverbrauch und hohe Störfestigkeit. Spezifikationen: Produktname: Wechselstromtransmitter; Modell: SZT15-CH-420E; Stromversorgung: Spannungsausgang, autark (keine externe Stromversorgung erforderlich). Stromausgang: Externe Gleichstromversorgung: 24 V ± 10 %; Eingangsstrom (AC): 0–10 A / 20 A / 50 A (Serie SZT15); 0–100 A / 150 A / 200 A (Serie SZT20); Ausgang (DC): Spannung: 0–5 V / 10 V; Strom: 4–20 mA; Minimaler Schaltstrom: 0,5 ± 0,2 A (Rundtyp). 1,5 ± 0,2 A (Klemmentyp); Maximaler Durchgangsstrom: 200 % des Nennwerts; Leistungsaufnahme: ≤ 1 W; Fehlertoleranz: ≤ 1 %; Genauigkeit: ± 1 %; Maximaler Leckstrom: ≤ 0,1 mA; Linearität: 10 %–100 %; Ansprechzeit: ≤ 200 ms; Durchgangsdrahtdurchmesser: 0,35–20 mm; Betriebstemperatur: -20 bis 60 °C; Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend); Gehäusematerial: Selbstverlöschendes ABS (Cycolac 94V-0); Spannungsfestigkeit: 2000 V AC, 50/60 Hz, 1 min. Lieferumfang: 1 AC-Wandler. Funktionsprinzip: 1. Bei einer Stromänderung im Stromkreis wird durch elektromagnetische Induktion ein induzierter Strom erzeugt. Dieser hohe Strom wird mittels eines Transformators in einen niedrigen Strom umgewandelt. 2. Ein Gleichstromsignal von 0 bis 5/10 V bzw. 4 bis 20 mA wird erzeugt und über eine Signalverarbeitungsschaltung und eine Ausgangssteuerschaltung an das nächste System übertragen.
