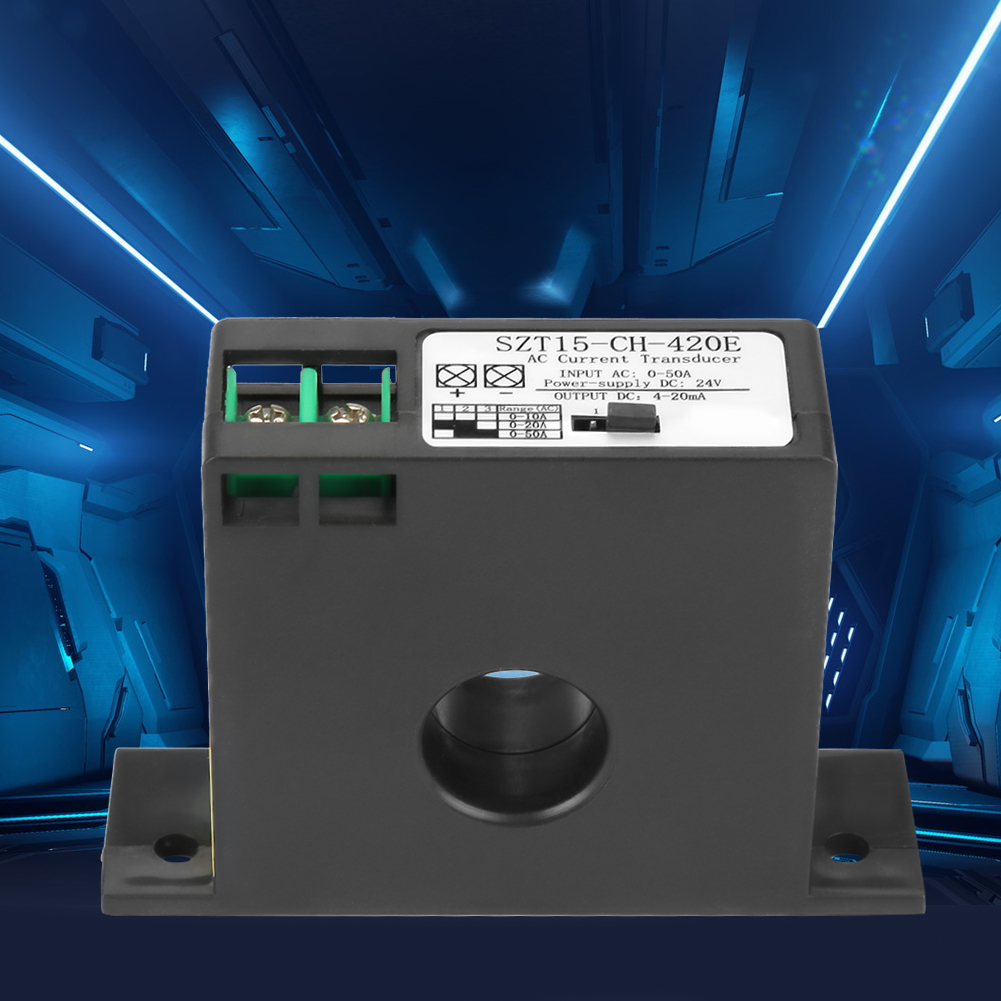

Szt15-ch-420e Stromwandler, Transmitter, Transformator, Sensor, Wechselstromwandler 0-50a

1. Gegenseitige Induktivitätsstromüberwachung, hohe Strommessgenauigkeit, stabiler Betrieb, sichere Trennung von Ein- und Ausgang. 2. Messstrom AC: 0–10 A / 20 A / 50 A wählbar. 3. Ausgangssignal DC: 0–5 V / 0–10 V / 4–20 mA verfügbar. 4. Einfache und bequeme Installation und Bedienung; während der Messung ist kein Anschluss einer DC-Serienschaltung erforderlich. 5. Durchkontaktierte Bauweise, Isolationsfestigkeit bis 2000 V AC. Der AC-Stromwandler SZT15-CH-420E ermöglicht die Echtzeit- und isolierte Messung von Wechselstrom im Netz oder Stromkreis und wandelt diesen in ein 0–5 V / 0–10 V oder 4–20 mA DC-Ausgangssignal um. Er kann mit verschiedenen AD-Wandlern kombiniert und in diverse digitale Datenerfassungssysteme integriert werden. Oder es kann an eine SPS zur Bildung eines automatischen Steuerungssystems ausgegeben oder mit herkömmlichen analogen und digitalen Anzeigegeräten kombiniert werden, um den Messwert anzuzeigen. Merkmale: 1. Stromüberwachung mittels Gegeninduktivität, hohe Strommessgenauigkeit, stabiler Betrieb, sichere Trennung von Ein- und Ausgang. 2. Messstrom AC: 0–10 A / 20 A / 50 A wählbar. 3. Ausgangssignal DC: 0–5 V / 0–10 V / 4–20 mA verfügbar. 4. Einfache und bequeme Installation und Bedienung, kein Anschluss einer DC-Serienschaltung während der Messung erforderlich. 5. Durchgehende Bauweise, Isolationsfestigkeit bis zu 2000 V AC. 6. Magnetische Hysterese unter 1 %, Einsatz auch in starken Magnetfeldern möglich. 7. Gehäuse aus selbstverlöschendem Material, sicher und langlebig. 8. Einsatzgebiete: Wechselstromüberwachung, -erkennung, Überlastschutz, elektronischer Schalter für automatische Steuerungssysteme. 9. Es eignet sich für diverse Anwendungen, die Strom- und Spannungswandlung erfordern. 10. Es zeichnet sich durch hohe Überlastfähigkeit, hohe Präzision, hohe Isolation, hohe Sicherheit, geringen Stromverbrauch und hohe Störfestigkeit aus. Spezifikation: Produktname: Wechselstromtransmitter Modell: SZT15-CH-420E Stromversorgung: Spannungsausgang, interne Stromversorgung, kein externer Stromanschluss erforderlich. Aktueller Ausgangstyp erfordert externe Gleichspannung: 24 V ± 10 %. Eingangsstrom (AC): 0–10 A / 20 A / 50 A (Serie SZT15), 0–100 A / 150 A / 200 A (Serie SZT20). Ausgangstyp (DC): Spannungsausgang: 0–5 V / 10 V, Stromausgang: 4–20 mA. Minimaler Einschaltstrom: 0,5 ± 0,2 A (Rundstecker), 1,5 ± 0,2 A (Klemmenstecker). Maximaler Durchgangsstrom: 200 %, der Eingangsstrom darf 200 % des Nennwerts nicht überschreiten. Leistungsaufnahme: ≤ 1 W. Fehlertoleranz: ≤ 1 %. Genauigkeit: ± 1 %. Maximaler Leckstrom: ≤ 0,1 mA. Linearität: 10–100 %. Ansprechzeit: ≤ 200 ms. Durchmesser des Hauptdrahts: 0,35–20 mm. Betriebstemperatur: Betriebstemperatur: -20–60 °C, Luftfeuchtigkeit: 5–95 % (nicht kondensierend), Gehäusematerial: selbstverlöschendes ABS (Cycolac 94V-0), Isolationsfestigkeit: 2000 V AC, 50/60 Hz, 1 min, Lieferumfang: 1 x Wechselstromwandler, Funktionsprinzip: 1. Basierend auf elektromagnetischer Induktion wird bei Stromänderungen im Stromkreis ein induktiver Strom erzeugt. Dieser wird mittels Transformator in einen Standard-Wechselstrom umgewandelt. 2. Über die entsprechende Signalverarbeitungs- und Ausgangssteuerschaltung wird ein Gleichstromsignal von 0–5/10 V oder 4–20 mA ausgegeben und an das nachfolgende System weitergeleitet.
