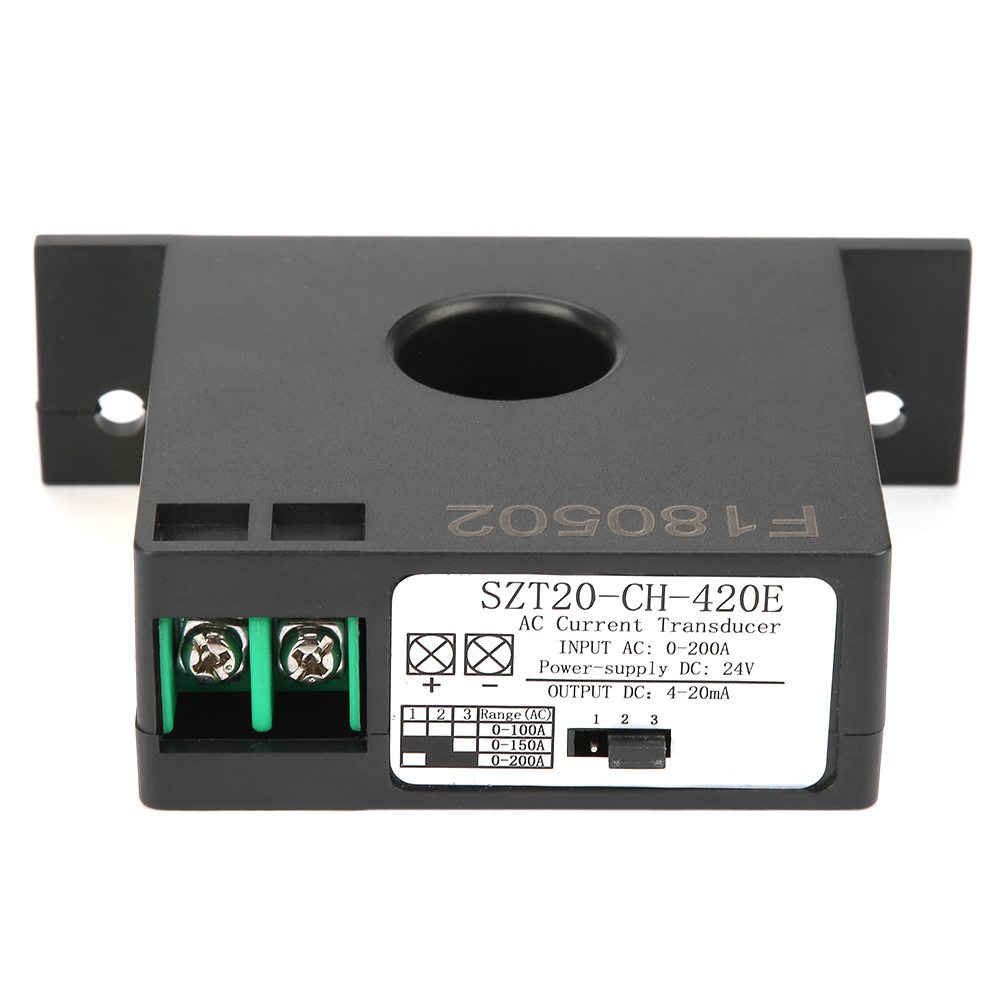

Szt20-ch-420e 4-20 Ma Analogwandler, Strommessumformer, Ac-trennschalter, Ac-stromwandler, 0-200 A Wandler

Willkommen in unserem Shop! Entdecken Sie unseren Wechselstromwandler, Modell SZT20-CH-420E, der für die präzise und zuverlässige Überwachung des Stroms in Ihren elektrischen Schaltkreisen entwickelt wurde. Dieses Gerät gewährleistet eine vollständige Trennung zwischen Ein- und Ausgang und garantiert so optimale Sicherheit für Ihre Anlagen. **Technische Daten:** - Messstrom (AC): Wählbar zwischen 0-10 A, 20 A, 50 A, 0-100 A, 150 A und 200 A je nach Bedarf. - Ausgangssignal (DC): Drei Formate verfügbar – 0-5 V, 0-10 V oder 4-20 mA. - Schnelle und einfache Installation: Keine Reihenschaltung im Stromkreis während der Messung erforderlich. - Durchgangsleiterbauweise: Isolationsspannung bis zu 2000 V AC. - Magnetische Hysterese unter 1 %, geeignet für Umgebungen mit starken Magnetfeldern. - Gehäuse aus selbstverlöschendem Material (ABS Cycolac 94V-0), sicher und langlebig. - Verschiedene Anwendungen: Stromüberwachung, Erkennung, Überlastschutz und als elektronischer Schalter für automatische Steuerungssysteme. - Ausgezeichnete Überlastfähigkeit, hohe Präzision, starke Isolation, erhöhte Sicherheit, geringer Stromverbrauch und Störfestigkeit. **Detaillierte Spezifikationen:** - Stromversorgung: selbstversorgender Spannungsausgang (keine externe Stromversorgung); Für diesen Ausgangstyp ist eine externe Gleichstromversorgung mit 24 V ± 10 % erforderlich. - Maximaler Stromdurchsatz: 200 % des Nennwerts (nicht überschreiten). - Leistungsaufnahme: ≤ 1 W. - Genauigkeit: ± 1 %. - Linearität: 10 % bis 100 %. - Ansprechzeit: ≤ 200 ms. - Durchlassdrahtdurchmesser: 0,35 bis 20 mm. - Betriebstemperatur: -20 °C bis +60 °C. - Betriebsfeuchtigkeit: 5 % bis 95 % (nicht kondensierend). - Isolationsspannung: 2000 V AC, 50/60 Hz, 1 Minute. - Minimaler Einschaltstrom: 0,5 ± 0,2 A (Rundtyp) oder 1,5 ± 0,2 A (Klemmentyp). - Maximaler Leckstrom: ≤ 0,1 mA. **Funktionsprinzip:** Dieser Wandler basiert auf elektromagnetischer Induktion und erzeugt bei Stromänderungen im Stromkreis einen induktiven Strom. Dieser wird mittels eines Transformators in einen kleinen Standardstrom umgewandelt. Anschließend erzeugt er mithilfe einer Signalverarbeitungsschaltung und einer Ausgangssteuerschaltung ein kontinuierliches Signal von 0–5 V/10 V oder 4–20 mA, das zur Weiterleitung an ein übergeordnetes System bereit ist. **Lieferumfang:** - 1 x Wechselstromwandler (Modell SZT20-CH-420E) Dieses Produkt eignet sich ideal für Echtzeitüberwachung, Überlasterkennung und die Integration in Datenerfassungs- oder automatische Steuerungssysteme. Seine robuste Bauweise und hohe Genauigkeit machen es zu einer zuverlässigen Wahl für Ihre industriellen und technischen Anwendungen.
