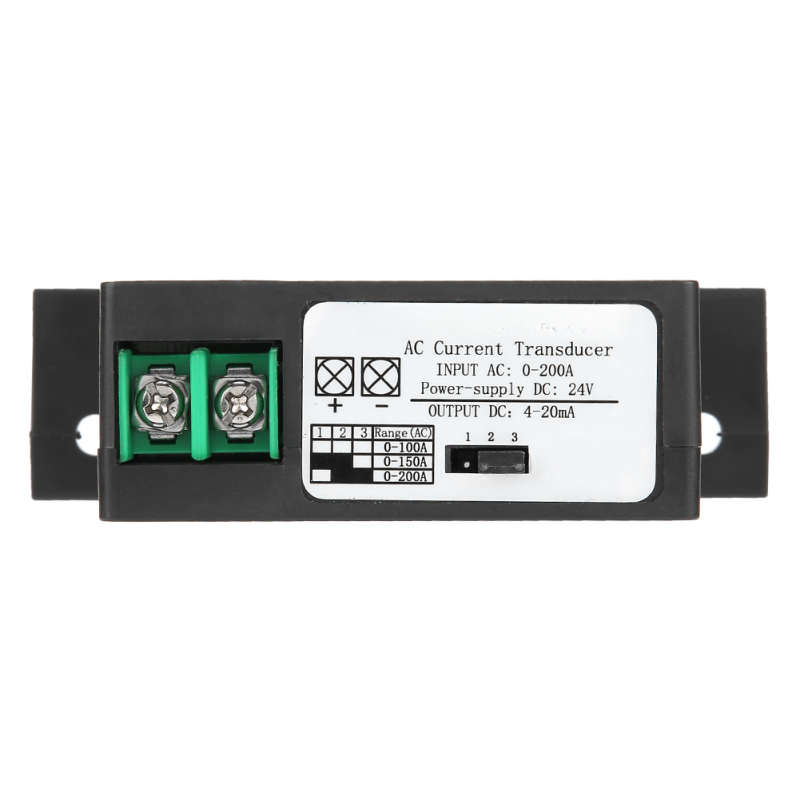

Szt20-ch-420e Stromwandler, Messumformer, Transformator, Sensor, 0-200 A Wechselstromwandler

1. Stromüberwachung mittels Gegeninduktivität, hohe Messgenauigkeit, stabiler Betrieb und sichere Trennung zwischen Ein- und Ausgang. 2. Messbarer Wechselstrom: wählbar von 0–10 A / 20 A / 50 A, 0–100 A / 150 A / 200 A. 3. Kontinuierliches Ausgangssignal: drei Formate verfügbar: 0–5 V / 0–10 V / 4–20 mA. 4. Einfache und bequeme Installation und Bedienung; während der Messung ist keine Reihenschaltung erforderlich. 5. Durchkontaktierte Bauweise, Isolationsspannungsfestigkeit bis 2000 V AC. Der Wechselstromwandler SZT20-CH-420E ermöglicht die Echtzeit- und galvanische Messung von Wechselstrom im Netz oder Stromkreis und wandelt diesen in ein kontinuierliches Ausgangssignal von 0–5 V / 0–10 V oder 4–20 mA um. Er kann mit verschiedenen Analog-Digital-Wandlern zu unterschiedlichen zentralen digitalen Datenerfassungssystemen kombiniert werden. Es kann auch an eine speicherprogrammierbare Steuerung (SPS) angeschlossen werden, um ein automatisches Steuerungssystem zu bilden, oder mit herkömmlichen analogen und digitalen Messgeräten zur Anzeige des Messwerts verwendet werden. Merkmale: 1. Stromüberwachung über Gegeninduktivität, hohe Messgenauigkeit, stabiler Betrieb, sichere Trennung von Ein- und Ausgängen. 2. Messbarer Wechselstrom: wählbar von 0 bis 10 A / 20 bis 50 A oder von 0 bis 100 bis 150 A / 200 A. 3. Kontinuierliches Ausgangssignal: drei Konfigurationen verfügbar: 0 bis 5 V / 0 bis 10 V / 4 bis 20 mA. 4. Einfache und bequeme Installation und Bedienung; keine Reihenschaltung während der Messung erforderlich. 5. Durchkontaktierte Konstruktion, Spannungsfestigkeit bis 2000 V AC. 6. Magnetische Hysterese unter 1 %, einsetzbar auch in starken Magnetfeldern. 7. Das Außengehäuse besteht aus selbstverlöschendem Material, sicher und langlebig. 8. Es dient zur Überwachung, Erkennung und zum Überlastschutz von Wechselstrom sowie als elektronischer Schalter für automatische Steuerungssysteme. 9. Es eignet sich für diverse Anwendungen, die Strom- und Spannungswandlung erfordern. 10. Es zeichnet sich durch hohe Überlastfähigkeit, hohe Genauigkeit, hohe Isolation, erhöhte Sicherheit, geringen Stromverbrauch und hohe Störfestigkeit aus. Spezifikationen: Produktname: Wechselstromtransmitter; Modell: SZT20-CH-420E; Stromversorgung: Spannungsausgang, autark (keine externe Stromversorgung erforderlich). Stromausgang: Externe Gleichstromversorgung: 24 V ± 10 %; Eingangsstrom (AC): 0–10 A / 20 A / 50 A (Serie SZT15); 0–100 A / 150 A / 200 A (Serie SZT20); Ausgang (DC): Spannung: 0–5 V / 10 V; Strom: 4–20 mA; Minimaler Schaltstrom: 0,5 ± 0,2 A (Rundtyp). 1,5 ± 0,2 A (Stromzange); Maximaler Querstrom: 200 % des Nennwerts; Leistungsaufnahme: ≤ 1 W; Fehlertoleranz: ≤ 1 %; Genauigkeit: ± 1 %; Maximaler Leckstrom: ≤ 0,1 mA; Linearität: 10 %–100 %; Ansprechzeit: ≤ 200 ms; Kabeldurchmesser: 0,35–20 mm; Betriebstemperatur: -20 bis 60 °C; Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend); Gehäusematerial: Selbstverlöschendes ABS (Cycolac 94V-0); Spannungsfestigkeit: 2000 V AC, 50/60 Hz, 1 min. Lieferumfang: 1 Wechselstromwandler. Funktionsprinzip: 1. Bei Stromänderungen im Stromkreis wird durch elektromagnetische Induktion ein induktiver Strom erzeugt. Dieser hohe Strom wird mittels eines Transformators in einen Standard-Niedrigstrom umgewandelt. 2. Mithilfe einer Signalverarbeitungsschaltung und einer Ausgangssteuerschaltung wird ein Gleichstromsignal von 0 bis 5/10 V bzw. 4 bis 20 mA erzeugt und an das nächste System weitergeleitet.
