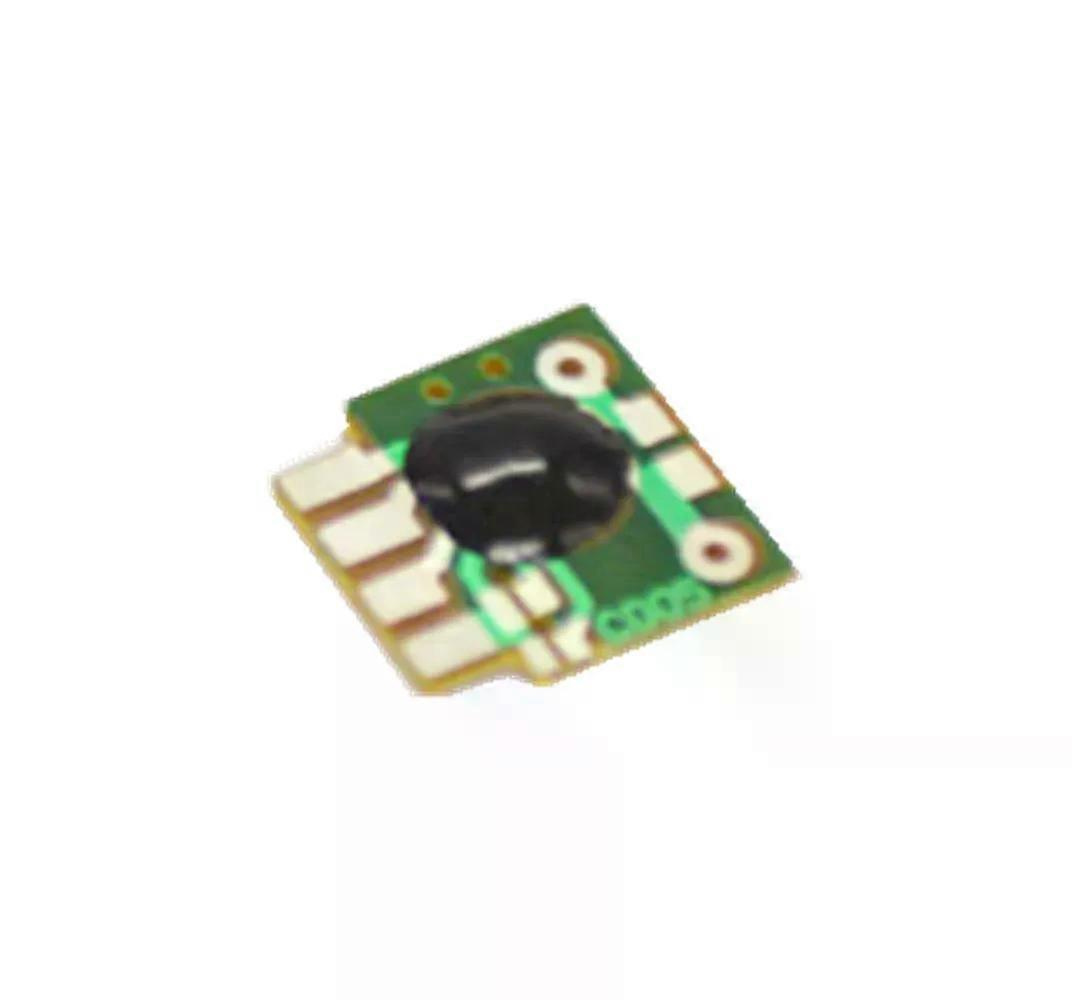

Taidacent 20 Stück 2s-1000h Zeitschaltmodul Multifunktions-verzögerungs-trigger-zeitverzögerungsrelais-chip C005 Verzögerungschip

Taidacent 20 Stück 2s-1000h Zeitmodul Multifunktions-Verzögerungsrelais-Chip C005 Verzögerungschip Taidacent 20 Stück 2s-1000h Zeitmodul Multifunktions-Verzögerungsrelais-Chip C005 Verzögerungschip Form ca. 12 mm * 12 mm, Betriebsspannung 2 V-5 V, Zeit einstellbar von minimal 2 Sekunden bis maximal 1000 Stunden, wie unten beschrieben Funktion und Design 1. Die Schaltung gemäß Beschreibung anschließen und einen geeigneten Zeitwiderstand und eine geeignete Versorgungsspannung einstellen; 2. Vor dem Einschalten muss der Triggerausgang auf HIGH sein; 3. Der Trigger wird sofort aktiviert, sobald der Triggerausgang auf LOW fällt; 4. Nach dem Wechsel des Ausgangs auf HIGH wird die Timer-Schaltung gestartet. Nach dem Wechsel auf HIGH wird die Timer-Zeit eingestellt und auf den nächsten Trigger gewartet; 5. Der Chip wird nicht wiederholt ausgelöst, d. h., er wird nicht weiter ausgelöst, nachdem der Trigger-Chip einen Low-Pegel erreicht hat, falls der Trigger ungültig ist. 6. Die fallende Flanke des Triggers bezeichnet den sofortigen Pegelwechsel von High auf Low. 7. Im Allgemeinen bezieht sich „Low“ auf VCC (Hochspannung), Low bedeutet 0–0,3 V oder GND, sofern die Pegelanforderungen erfüllt sind. 8. Der Triggeranschluss kann mit einem Berührungsschalter, einem Mikrocontroller-I/O-Port oder anderen digitalen Schaltungen verbunden werden, die eine fallende Flanke aufweisen, um effektiv zu triggern. 9. Der Trigger kann stromführend ausgelegt werden. Er wird nur durch einen Kurzschluss gegen Masse ausgelöst und erholt sich nach einer gewissen Zeit wieder auf High-Pegel, bevor er auf die nächste fallende Flanke wartet. Chip-Merkmale: 1. Verwendung von stromsparender CMOS-Technologie, bleifrei und umweltfreundlich. 2. Direkter Push-Ausgang: LED auf Low (bitte Strombegrenzungswiderstand hinzufügen), High-Ausgang: Transistor ansteuern (bitte Strombegrenzungswiderstand hinzufügen). 3. Zeiteinstellung über Widerstand möglich, 8 * N (N = 0, 1, 2, 3) Zeiteinstellungen, Zeit einstellbar von 2 s bis 1000 h. 4. Optionale Triggerzeit und Triggerabschlussmasse für elektrische Zeitschaltuhr. 5. Standby-Ausgang High, Triggerung durch fallende Flanke, Post-Trigger-Ausgang Low, nach Verzögerung High.
