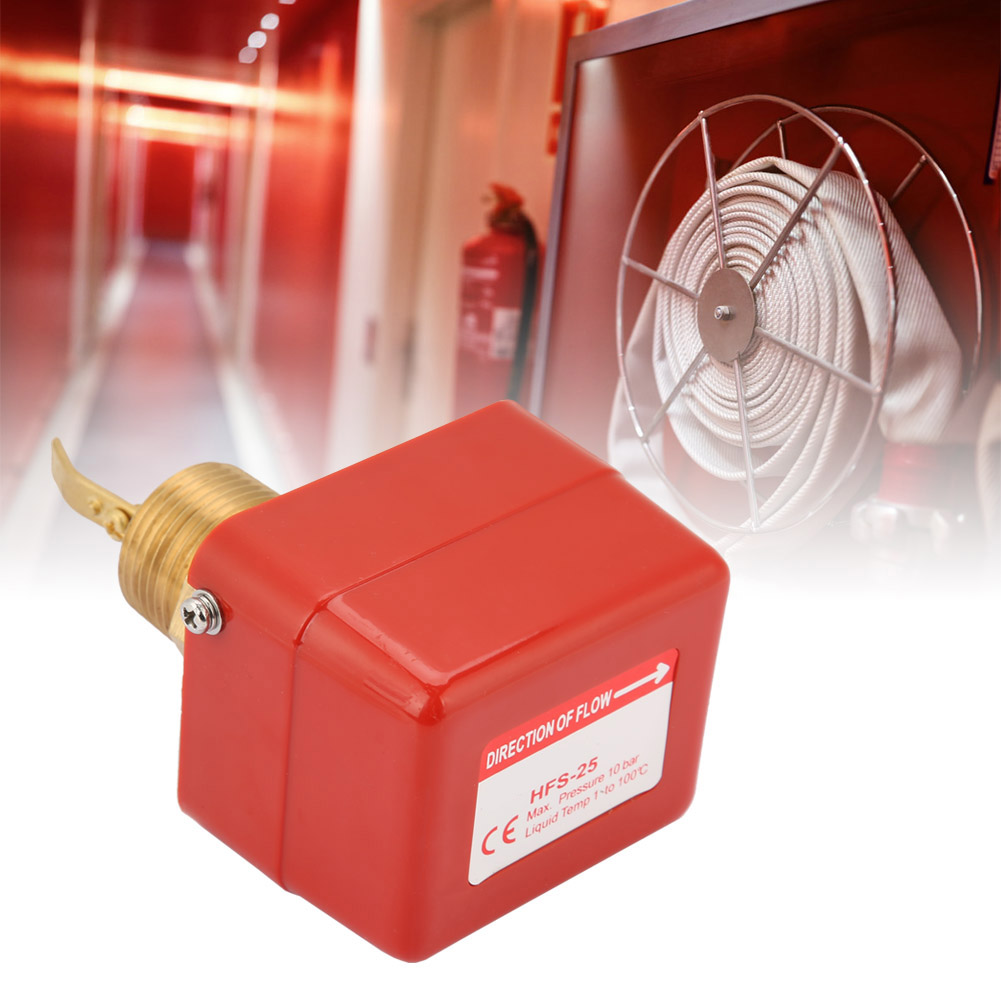

Teilweise Aus Edelstahl Gefertigter Paddel-wasserdurchflussschalter Typ 6-380v 1" Mit Spdt-kontakten 1,0 Mpa

1. Dieses Gerät misst die Durchflussrate einer Flüssigkeit in einem Rohr, z. B. Wasser, Ethylenglykol oder anderen Flüssigkeiten, die Kupfer nicht angreifen. 2. Sobald die Durchflussrate den eingestellten Wert überschreitet, aktiviert die Flüssigkeit einen Reed-Kontakt und einen Mikroschalter. Der SPDT-Kontakt öffnet dann einen Stromkreis und schließt den anderen. 3. Die Durchflussrate ist einstellbar, und der Wiederholpunkt ist stabil. 4. Das Gerät hat die Schutzart IP54, und der Mikroschalter hat eine Lebensdauer von 100.000 Schaltzyklen. 5. Es eignet sich ideal für Wasseraufbereitungsanlagen, zentrale Klimaanlagen und Kühlgeräte. Technische Daten: Modell: HFS-25 Spannung: 6-380 V Steuerung: Wippschalter Schaltertyp: SPDT Materialien: Gehäuse aus Edelstahl 304, Kupferanschluss, Balg aus Phosphorbronze Anschluss: 1" / 25 mm Max. Betriebsdruck: 1,0 MPa Umgebungstemperatur: 0~60 °C Flüssigkeitstemperatur: -10~100 °C (nicht gefrorene Flüssigkeit) Kontaktlebensdauer: 1.000.000 Schaltzyklen Mikroschalterspannung: 220 V AC Mikroschalterstrom: 15 A Gewicht: ca. 416 g / 14,7 oz Lieferumfang: 1 * Wasserdurchflussdetektor 5 * Wippschalter 1 * Bedienungsanleitung Installation: 1. Öffnen Sie den Durchflussdetektor. 2. Stellen Sie den Detektor auf die minimale Durchflussrate ein. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die Durchflussrate zu erhöhen. 3. Drücken Sie den Knopf, um die korrekte Funktion des Mikroschalters zu überprüfen. Zu festes Anziehen der Einstellschraube kann den Durchflussdetektor beschädigen. 4. Nach der Installation drücken Sie den Knopf Den Hebel des Durchflussdetektors mehrmals betätigen, um seine Funktion zu prüfen. Ist kein Klicken zu hören, die Einstellschraube gegen den Uhrzeigersinn drehen, bis ein Klicken zu hören ist. 5. Die Einstellschraube der Dichtung dient nur der Ersteinrichtung des Durchflussdetektors. Diese darf nicht verändert oder verstellt werden. 6. Drei Betriebszyklen durchführen, um die ordnungsgemäße Funktion des Detektors und des angeschlossenen Systems sicherzustellen. Anschließend das Detektorgehäuse sofort schließen. Hinweise: 1. Den Durchflussdetektor vor der Installation sorgfältig prüfen. 2. Der Durchflussdetektor kann an horizontalen oder vertikalen Rohren mit aufwärts gerichteter Flüssigkeitsströmung installiert werden, jedoch nicht an Rohren mit abwärts gerichteter Flüssigkeitsströmung. Bei der Installation an einem Rohr mit aufwärts gerichteter Flüssigkeitsströmung die Schwerkraft berücksichtigen. 3. Der HFS-Durchflussdetektor darf nicht in Rohrleitungen verwendet werden, in denen die Flüssigkeitstemperatur unterhalb des Entgasungspunktes liegt. 4. Bei nachgeschaltetem Schnellschlussventil muss eine Absperrvorrichtung installiert werden. 5. Bei der Verdrahtung folgende Punkte beachten: (1) Strengstens verboten (1) Schlagen Sie nicht mit einem Schraubenschlüssel auf die Grundplatte des Detektors, da dies zu Verformungen und einem Defekt führen kann. (2) Trennen Sie die Stromversorgung vor dem Anschließen oder Justieren. (3) Beim Anschließen dürfen ausschließlich die Schrauben an den Mikroschalteranschlüssen und die Erdungsschrauben verstellt werden. Schließen Sie die Drähte sorgfältig an, da ein schlechter Kontakt zum Verrutschen des Mikroschalters und damit zum Ausfall des Durchflussdetektors führen kann. (4) Verwenden Sie stets die dafür vorgesehenen Erdungsschrauben und entfernen Sie nicht die Befestigungsschrauben. (5) Der Melder des Durchflussdetektors darf weder die Innenwand des Rohrs noch andere Verengungen berühren, da er sonst nicht korrekt zurückgesetzt werden kann.
