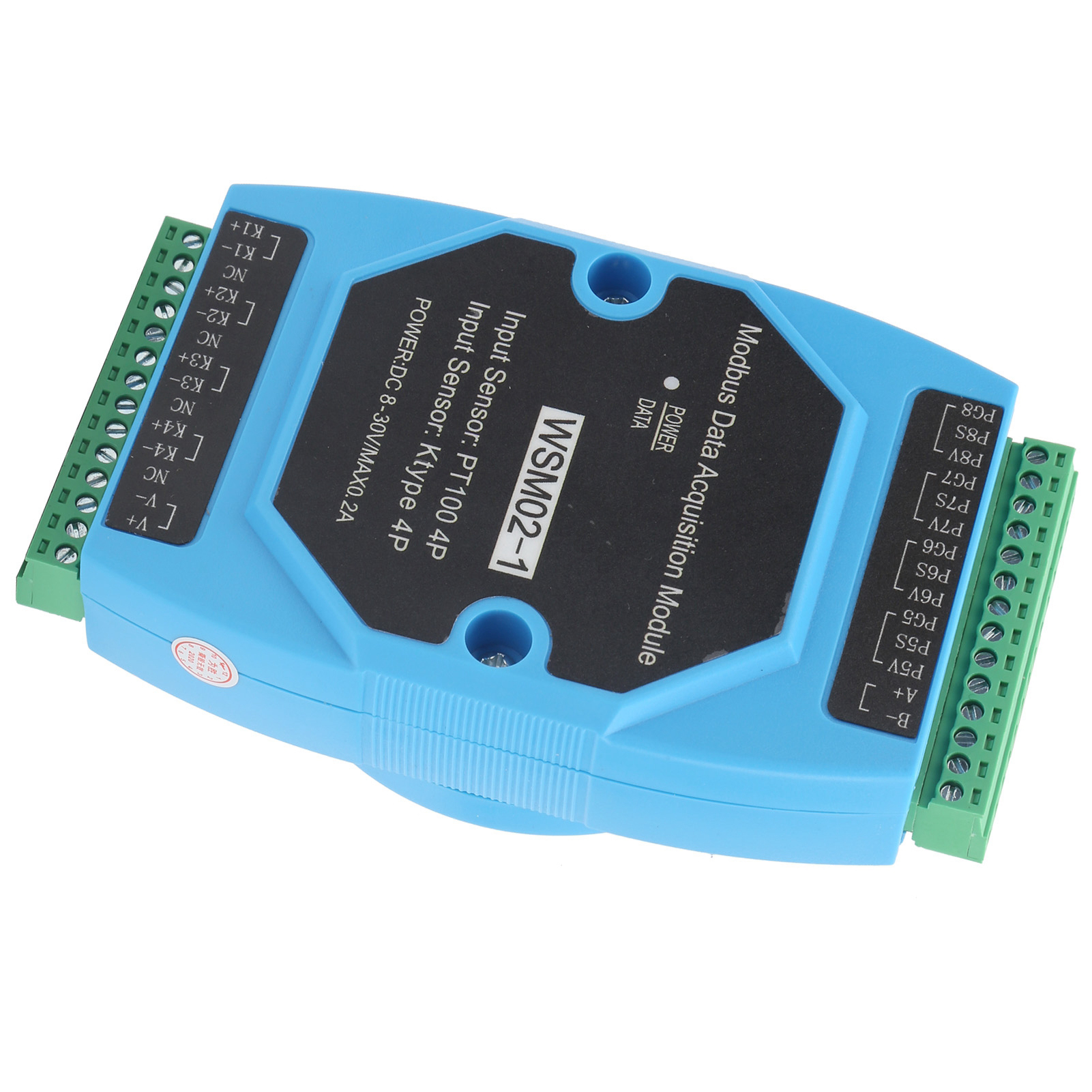

Temperaturdatenerfassungsmodul 1818300 Wsm02‑1 4pt100+4‑k-typ Für Die Industrie

1. Anschlussmöglichkeit für 4-Kanal-PT100- und 4 K-Typ-Thermoelement-Temperaturmesseingänge. 2. Kann mit dem Hostsystem zusammenarbeiten, um nach der Spannungssignalwandlung digitale Werte zu erfassen. 3. Die Schnittstelle des Datenerfassungsmoduls bietet gute Kontakteigenschaften und gewährleistet einen stabilen Betrieb. 4. Die anfängliche Baudrate beträgt 9600, die Stationsnummer 01. Baudrate und Stationsnummer können per Anleitung angepasst werden. 5. Häufige Anwendungsbereiche: Industrie, Anlagenüberwachung, Umweltüberwachung und weitere. Artikeltyp: Datenerfassungsmodul. Modell: WSM02-1. Material: Technischer Kunststoff. Versorgungsspannung (V): DC 8–30. Maximaler Betriebsstrom (mA): 120. Anwendungsszenario: Zusammenarbeit mit dem Host-Computer (SPS, HMI, PC geeignet), Erfassung digitaler Werte nach der Spannungssignalwandlung. Häufig verwendet in Industrie, Anlagenüberwachung, Umweltüberwachung und anderen Anwendungsbereichen. K-Typ-Thermoelement: Messbereich: -60 °C bis 840 °C (+ Kaltstellenkompensationstemperatur). Messgenauigkeit: ±1,5 °C (±0,2 %) ohne Kaltstellenkompensationsfehler. PT100: Messbereich: -50 °C bis 450 °C. Messgenauigkeit: ±1 °C (±0,2 %). Verdrahtungsanleitung: 1. Nach dem Anschluss des PT100 können die korrekten Temperaturinformationen abgelesen werden. Die angezeigte Temperatur im offenen Stromkreis beträgt ca. 265,7 °C. 2. PT100 PV wird an das einpolige Ende des PT100 angeschlossen, PS an eine der Kompensationsleitungen und PG an die andere Kompensationsleitung (PS und PG werden an Leitungen der gleichen Farbe angeschlossen). 3. Das K-Typ-Thermoelement wird kurzgeschlossen, um die Kaltstellentemperatur anzuzeigen (entspricht einer Temperaturdifferenz des Thermoelements von 0). Beim Erhitzen des Thermoelements ist ein Temperaturanstieg zu beobachten. 4. Das Thermoelement vom Typ K wird an K+ und K- angeschlossen, NC (Masse) ist nicht angeschlossen. Die Leerlaufspannung gegen Masse beträgt 1,1 V–1,3 V. 1 x Datenerfassungsmodul
