Testplatine Für Operationsverstärker, Op-amp-testmodul Für Einzel-, Doppel- Und Vierfach-dc12v-t2-tester
27,10 €
ab 27,10 € inkl. Versand bei ManoMano DE
1 Händler4 AngeboteNeu
Affiliate-Links
4 Angebote gesamt
Einige Händler führen dieses Produkt mehrfach, etwa in unterschiedlichen Packungsgrößen. Die Tabelle zeigt je Händler das günstigste Angebot; weitere lassen sich dort aufklappen — achte auf die Angebotstitel.
Billigster Preis inkl. Versand
Angebote1 H ändler · 4 Angebote
Preise zuletzt geprüft: vor 7 Tagen
ManoMano DE
Testplatine Für Operationsverstärker, Op-amp-testmodul Für Einzel-, Doppel- Und Vierfach-dc12v-t2-tester
Bester PreisAuf Lager
Preis
27,10 €
Versand
Gratis
Gesamt
27,10 €
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE Testplatine Für Operationsverstärker, Op-amp-testmodul Für Einzel-, Doppel- Und Vierfach-dc12v-t2-tester Bester Preis | 27,10 € | Gratis | 27,10 € | Zum Shop |

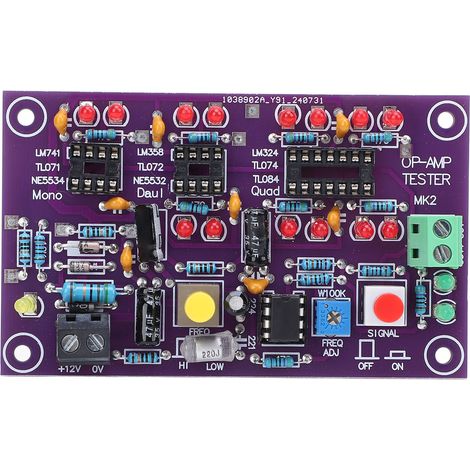

| Funktionen | 1. TESTZWECK: Dieser Operationsverstärker-Tester dient zum Testen gängiger Chips auf Mono-, Dual- und Quad-Operationsverstärker. Er ermöglicht die Feststellung, ob die Leiterplatte für die Verstärkung geeignet ist und gibt einen groben Anhaltspunkt für die Umwandlungsrate des Chips. So lassen sich auch langsame Chips identifizieren, die fälschlicherweise als schnelle Chips angezeigt werden. 2. AUSGABEMODUS: Bei einem schnellen Operationsverstärker erzeugt er bei Anlegen eines Rechtecksignals hoher oder niedriger Frequenz ein entsprechendes synchrones Signal. Die rote und grüne LED leuchten entweder dauerhaft (200 kHz) oder blinken (10 Hz). 3. AUSGABEANZEIGE: Bei einem langsamen Operationsverstärker kann die Ausgangswellenform bei Anlegen eines Rechtecksignals nicht vollständig dargestellt werden. Die zugehörige rote LED leuchtet möglicherweise nicht; nur eine oder zwei LEDs bleiben aus. Erst bei Anlegen eines niederfrequenten Signals erfolgt die Ausgabe normal, und die zugehörige rote LED blinkt synchron mit der grünen LED. 4. STROMPRÜFUNG: Auf der Platine befindet sich ein Testanschluss zur Messung des Ruhestroms des Operationsverstärkers bei einer Versorgungsspannung von ±5 V. Die Ruhestrommessung hilft Ihnen, bestimmte Eigenschaften des Operationsverstärkers zu verstehen und das Modell zu identifizieren. STABILE LEITERPLATTE: Die Testplatine für Operationsverstärker besteht aus einem stabilen Leiterplattenmaterial und zeichnet sich durch hervorragende Wartungsfreundlichkeit und Austauschbarkeit aus. Spezifikationen: Produkttyp: Testplatine für Operationsverstärker; Größe: ca. 9,5 x 5,8 cm; Stromversorgung: Spannung: 12 V DC, Strom: 100 mA; Anwendung: Für Operationsverstärker der Modelle LM741, LF356, NE5534, TL071, TL081, 0P07 und andere gängige Gehäuse. Für Dual-Operationsverstärker: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 und andere gängige Dual-Operationsverstärker. Für Quad-Operationsverstärker: LM324, TL074, TL084, LF347, AD713. Anwendung: Installation und Betrieb. Lieferumfang: 1 x Testplatine. Hinweis: Testanleitung: 1. Testen Sie jeweils nur einen Chip. Verwenden Sie einen der drei Testsockel. 2. Verwenden Sie für die statische Strommessung das Gleichspannungsmessgerät eines Digitalmultimeters. Messen Sie die Spannung an 10 Ohm. I = V/10 (mA). Beispiel: V = 15 mV, statischer Strom I = 1,5 mA. (Drücken Sie in diesem Schritt nicht den roten Schalter auf der rechten Seite des Schaltplans.) 3. Das Testende kann an ein Oszilloskop oder einen Frequenzzähler angeschlossen werden. Die Testfrequenz kann durch Einstellen des Potentiometers geändert werden. |
