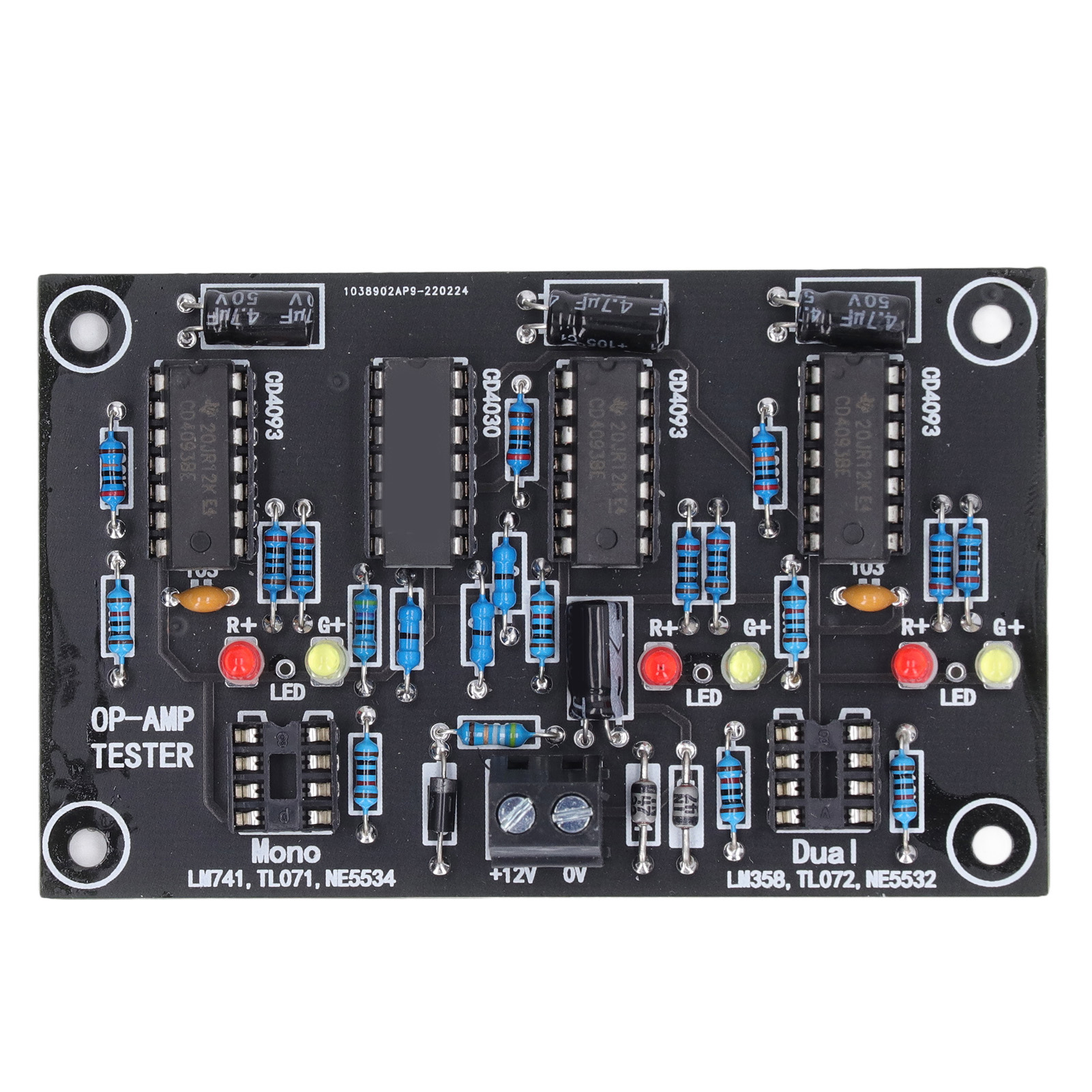

Testplatine Für Operationsverstärker Tl071 Tl072 Tl081 Tl082 - Einzel- Und Doppelmodul

Willkommen in unserem Shop! Entdecken Sie unsere praktische Testplatine für Operationsverstärker, ein unverzichtbares Werkzeug für jeden Techniker oder Elektronikbegeisterten. Diese Leiterplatte ermöglicht die schnelle Überprüfung der Funktionalität von Operationsverstärkern (Op-Amps), die Prüfung ihrer Verstärkungsfähigkeit und die grobe Abschätzung ihrer Anstiegsgeschwindigkeit. **Hauptmerkmale:** * **Vielseitiges Testen:** Unterstützt monolithische und duale Op-Amps. Ideal zur Überprüfung einer Vielzahl von Standardmodellen. * **Leistungserkennung:** Identifiziert effektiv langsame Chips, die als Hochgeschwindigkeitsmodelle verkauft werden könnten, und schützt Sie so vor Fälschungen. * **Klare visuelle Anzeige:** Das LED-System (gelb, rot) ermöglicht eine sofortige und leicht verständliche Diagnose des Op-Amp-Status (normal, offener Stromkreis, Kurzschluss oder niedrige Konversionsrate). **Unterstützte Op-Amp-Modelle:** * **Einzelne Op-Amps:** Kompatibel mit Standardmodellen wie LM741, LF356, NE5534, TL071, TL081, OP07 und andere mit Standardgehäusen. * **Dual-Operationsverstärker:** Kompatibel mit Standardmodellen wie LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 und anderen Operationsverstärkern in Standardgehäusen. **Technische Spezifikationen und Konstruktion:** * **Hochwertige Leiterplatte:** Hergestellt aus exzellenten Leiterplattenmaterialien, die Zuverlässigkeit und Miniaturisierung bieten. Konzipiert für einfache Wartung und Austauschbarkeit. * **Produktabmessungen:** Ungefähr 92 mm x 57 mm x 17 mm. * **Stromversorgung:** Betrieb mit 12 V DC, mit einem Betriebsstrom von mehr als 100 mA. **Funktionsprinzip (Zusammenfassung):** Die Platine verwendet einen Multivibrator (~1 Hz) und ein Exklusiv-ODER-Gatter (XOR), um den Ausgang des zu testenden Operationsverstärkers zu analysieren, der als Folgerverstärker (Verstärkung 1) konfiguriert ist. Je nach Verhalten des Operationsverstärkers variiert der Ausgang des XOR-Gatters, wodurch über Inverter verschiedene LEDs aufleuchten: * **Gelbe LED leuchtet:** Der Operationsverstärker arbeitet normal und hat eine ausreichende Konversionsrate. * **Rote LED leuchtet:** Der Ausgang des Operationsverstärkers ist unterbrochen. * **Rote und gelbe LED blinken abwechselnd:** Der Operationsverstärker hat einen internen Kurzschluss am Ausgang (hängt bei positiver oder negativer Spannung fest). * **Gelbe LED leuchtet mit leichtem rötlichem Schimmer:** Zeigt einen Operationsverstärker mit besonders niedriger Konversionsrate an. Diese Funktion ermöglicht es Ihnen, die Chipgeschwindigkeit grob abzuschätzen und langsame Bauteile zu identifizieren, die fälschlicherweise als schnell verkauft werden. **Beispiele für Testergebnisse:** * **Chips mit niedriger Konversionsrate (z. B. OP07, LM741):** Die gelbe LED leuchtet dauerhaft, die rote LED leuchtet schwach. * **Chips mit hoher Konversionsrate (z. B. TL071, NE5534, MC34071):** Die gelbe LED leuchtet dauerhaft, die rote LED ist aus. **Lieferumfang:** Sie erhalten **1 x Operationsverstärker-Testplatine**, sofort einsatzbereit für Ihre Diagnose und Bauteilauswahl.
