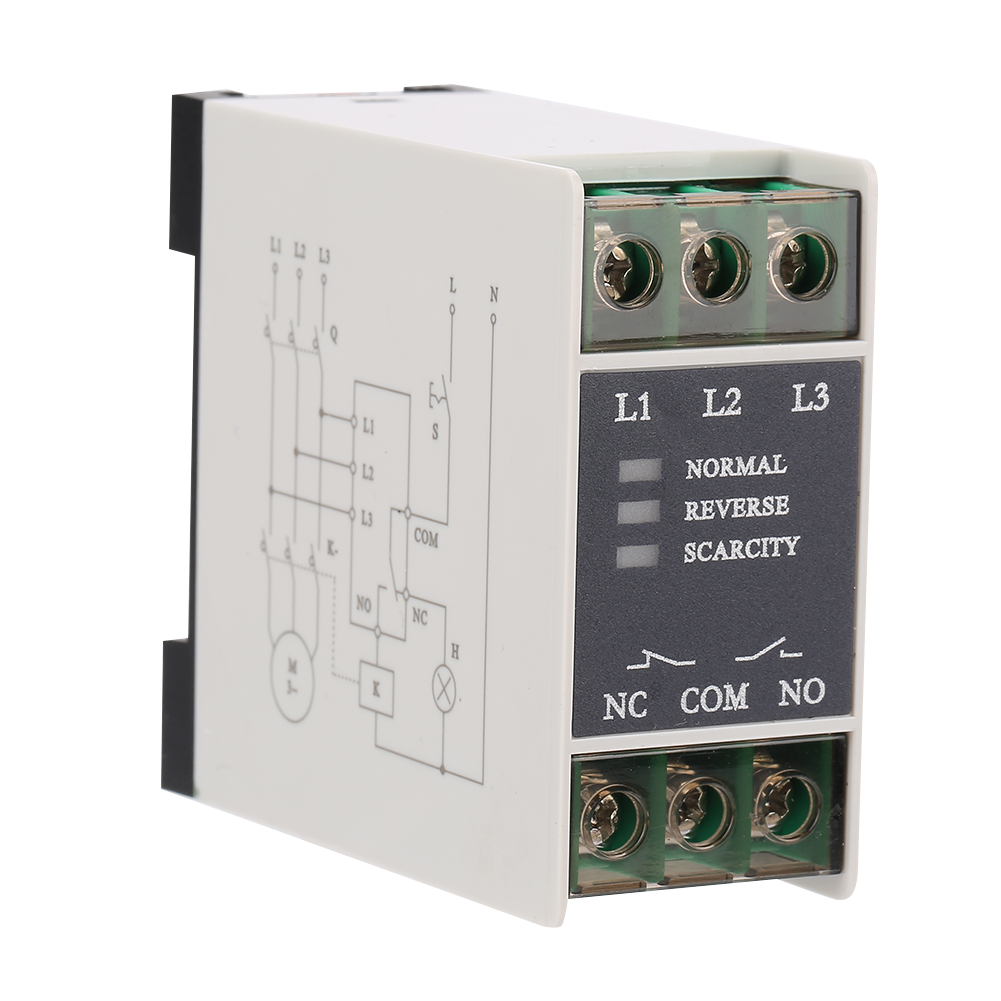

Tg30 3-phasen-phasenfolgerelais, Phasenausfallschutz, 220–380 V Ac

1. Das Phasenfolge-Relais ist ein neues Hightech-Produkt für großflächige digitale integrierte Schaltungen und transformatorlose Designs. Es ist äußerst vielseitig (3-phasig, 220–380 V), ultrakompakt und optisch ansprechend. Mittels IC erkennt es Wellenform und Phase der Stromversorgung und prüft so, ob eine Anomalie vorliegt. Bei Phasenumkehr, dreiphasiger Spannungsunsymmetrie, Phasenausfall oder Kurzschluss unter induktiver Last (z. B. Motor) erkennt es diese Zustände schnell und löst den entsprechenden Schutz aus. Die Schutzfunktion ist unabhängig von Stromstärke, Laststrom, Stoßstrom, unsymmetrischem Strom und Lastcharakteristika. So wird ein dauerhafter, zuverlässiger Betrieb unter allen Umgebungsbedingungen gewährleistet und der normale, stabile Motorlauf sichergestellt. Das Relais bietet Schutz für verschiedene Drehstrommotoren und andere Drehstromgeräte wie Kältemittelverdichter, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge und Spritzgießmaschinen. Schutzmerkmale: 1. Phasenausfallschutz: Dieser Schutz schützt vor Phasenausfall in allen Phasen des Stromkreises, egal ob dieser läuft oder stillsteht. In diesem Fall leuchtet die rote Kontrollleuchte und hat Priorität. 2. Phasenvertauschungsschutz: Diese Schutzfunktion greift sofort ein und schützt die drei Phasen L1, L2 und L3 vor falscher Anschlussreihenfolge. In diesem Fall leuchtet die gelbe Kontrollleuchte. 3. Schutz vor Spannungsunsymmetrie: Bei einer Spannungsunsymmetrie von über 50 % kann die Unsymmetrie der drei Phasenspannung den sicheren Betrieb des Geräts beeinträchtigen. Bei Phasenausfall leuchtet die rote Kontrollleuchte und hat Priorität. 4. Verzögerungsschutz: Im Fehlerfall reagiert das System mit einer Verzögerung von 1–3 Sekunden. Funktionsweise: 1. Bei korrekter Anschlussreihenfolge der Phasen L1, L2 und L3 leuchtet die grüne Kontrollleuchte des Relais und das Relais schließt. Bei falscher Anschlussreihenfolge leuchtet die gelbe Kontrollleuchte. Durch Vertauschen zweier Phasen erkennt das Relais die korrekte Phasenfolge und nimmt den normalen Betrieb wieder auf. Wenn in diesem Fall die gelbe Kontrollleuchte leuchtet und das Relais nach normalem Betrieb des geschützten Geräts nicht schließt, liegt wahrscheinlich ein Anschlussfehler im externen Stromkreis vor. Das Relais schützt vor solchen Fehlanschlüssen. 2. Bei einem Phasenausfall einer der Phasen L1, L2 oder L3 leuchtet die rote Kontrollleuchte, die grüne Kontrollleuchte erlischt und das Relais öffnet. Sobald die Spannung wieder normal ist, erholt sich das System sofort, die grüne Kontrollleuchte leuchtet und das Relais schließt. 3. L1, L2 und L3 sind an Drehstrom angeschlossen. NO und COM sind normalerweise offene Kontakte, NC und COM sind normalerweise geschlossene Kontakte. Die Klemmen werden direkt mit dem Kabel verbunden. Spezifikationen: Modell: TG30, Nennspannung: 220–380 V AC, Nennstrom: 5 A, Leistungsaufnahme: ≤ 2 W, Isolationsspannung: 40.000 VCC/m, Montage: 35-mm-TH-Schiene oder M2-M4-Schrauben, Gewicht: ca. 98 g, Lieferumfang: 1 x Phasenfolgerelais
