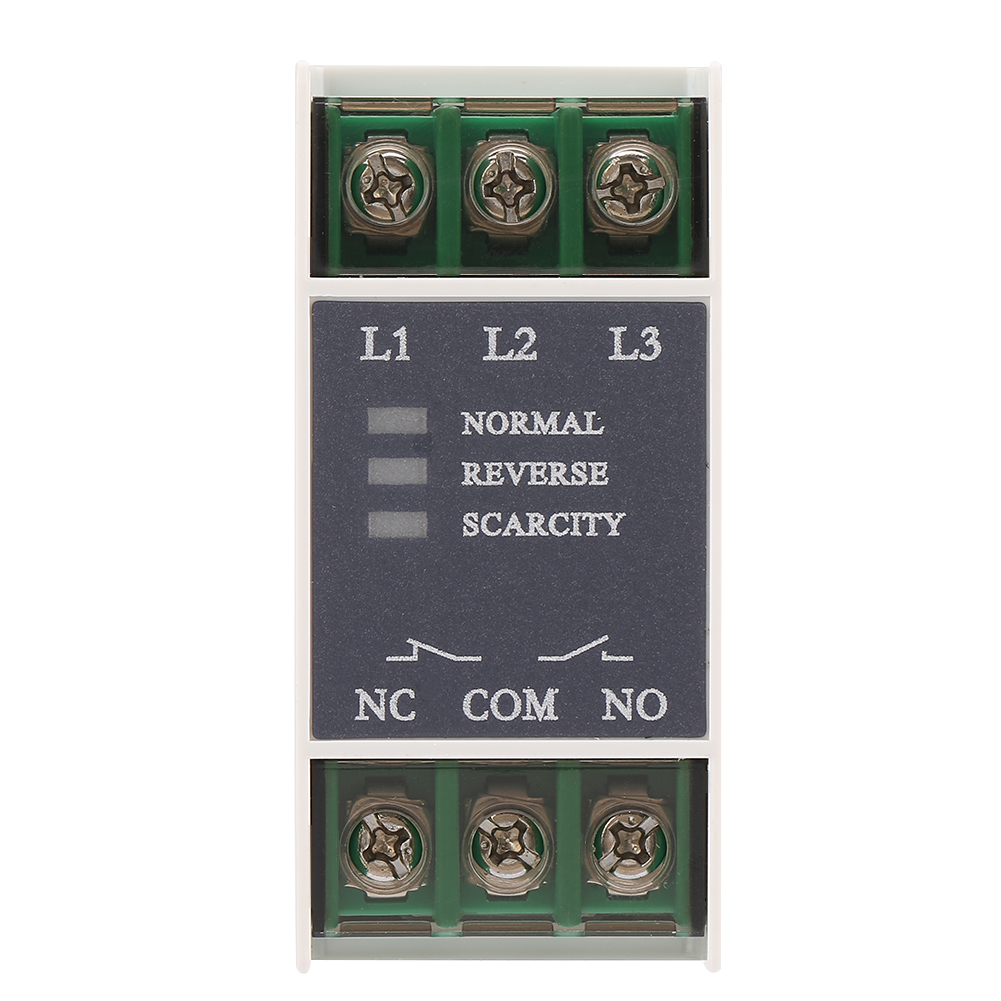

Tg30 Dreiphasen-phasenfolgerelais 220-380 Vac Phasenausfall- Und Phasenfehlerschutz

Willkommen in unserem Shop! Dieses Phasenfolgerelais ist ein Hightech-Produkt, das mit großflächigen digitalen integrierten Schaltungen und in transformatorloser Bauweise gefertigt wird. Es ist vielseitig einsetzbar (Drehstrom 220 V ~ 380 V) und zeichnet sich durch seine ultrakompakte Größe und sein elegantes Design aus. Das Gerät analysiert die Wellenform und Phase der Stromversorgung mittels einer integrierten Schaltung, um Anomalien zu erkennen. Bei Phasenumkehr, Dreiphasen-Spannungsunsymmetrie, Phasenausfall oder Kurzschluss während des Betriebs induktiver Lasten wie Motoren beurteilt es die Situation schnell und aktiviert den Relaisschutz. Seine Schutzfunktion wird nicht durch den Stromkreis, den Laststrom, transiente Überströme, unsymmetrische Ströme oder Lastcharakteristika beeinträchtigt und gewährleistet so einen stabilen und zuverlässigen Langzeitbetrieb unter allen klimatischen Bedingungen. Es ist ideal zum Schutz von Drehstrommotoren und anderen Drehstromgeräten wie Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzügen und Kunststoffspritzgießmaschinen. **Schutzfunktionen:** 1. **Phasenausfallschutz**: Fällt eine Phase aus, leuchtet die rote Kontrollleuchte auf, unabhängig davon, ob der Stromkreis eingeschaltet ist oder nicht. Dieser Alarm hat Priorität. 2. **Phasenvertauschungsschutz**: Sofortige Schutzmaßnahmen gegen falsche Phasenverschaltung der Phasen L1, L2 und L3. In diesem Fall leuchtet die gelbe Kontrollleuchte auf. 3. **Spannungsunsymmetrieschutz**: Überschreitet die Unsymmetrie 50 %, ist die Gerätesicherheit gefährdet. Die rote Kontrollleuchte leuchtet auf und hat Vorrang. 4. **Zeitverzögerungsschutz:** Im Fehlerfall schaltet das Relais mit einer Verzögerung von 1 bis 3 Sekunden, bevor es auslöst oder abschaltet. **Funktionsweise:** 1. Sind die Phasen L1, L2 und L3 korrekt angeschlossen, leuchtet die grüne Kontrollleuchte und das Relais schließt. Bei einem falschen Anschluss leuchtet die gelbe Kontrollleuchte. Durch Vertauschen zweier Phasen akzeptiert das Relais die Sequenz und arbeitet normal. Bleibt die gelbe Kontrollleuchte an und schließt das Relais nach normalem Betrieb nicht, deutet dies auf einen externen Verdrahtungsfehler hin; das Relais schützt vor solchen Fehlern. 2. Fällt eine Phase (L1, L2 oder L3) aus, leuchtet die rote Kontrollleuchte auf, die grüne Kontrollleuchte erlischt und das Relais schaltet ab. Sobald die Spannung wieder im Normalbereich liegt, wird das System automatisch zurückgesetzt. Die grüne Kontrollleuchte leuchtet auf und das Relais schließt. 3. Die Klemmen L1, L2 und L3 werden an die dreiphasige Wechselstromversorgung angeschlossen. NO und COM sind normalerweise offene Kontakte, NC und COM sind normalerweise geschlossene Kontakte. Verbinden Sie die Klemmen direkt mit Drähten. **Technische Daten:** - Modell: TG30 - Nennspannung: 220–380 V AC - Nennstrom: 5 A - Leistungsaufnahme: ≤ 2 W - Isolationsspannung: 40000 V DC/m - Montage: 35-mm-TH-Schiene oder M2-M4-Schrauben - Paketgewicht: ca. 98 g / 3,4 oz **Packungsinhalt:** - 1 * Phasenfolgerelais Dieses Relais bietet einen vollständigen und zuverlässigen Schutz für Ihre Drehstromgeräte und zeichnet sich durch einfache Installation und minimalen Wartungsaufwand aus.
