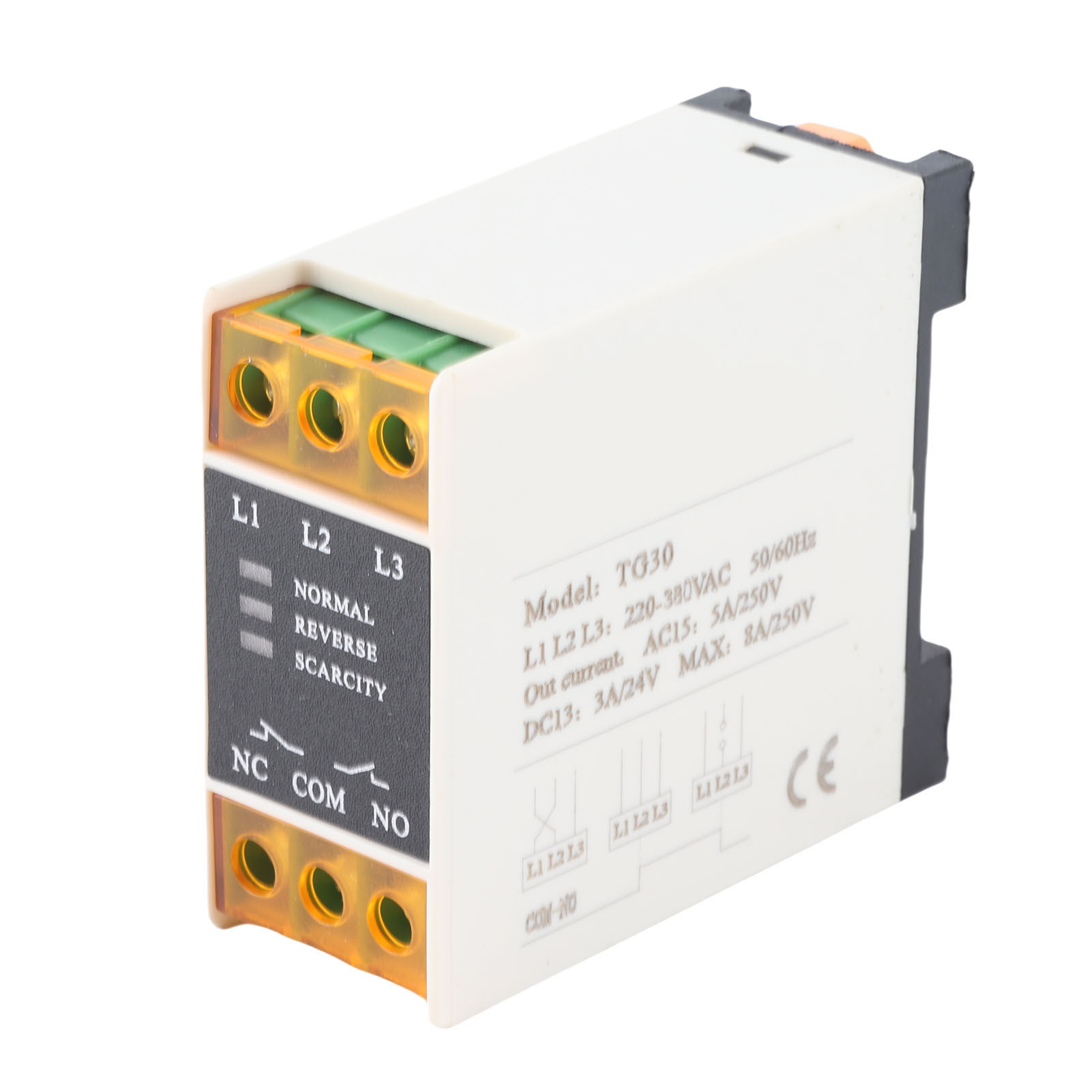

Tg30 Dreiphasen-sequenzrelais, Phasenausfallschutz, 220–380 V Ac

Dreiphasen-Sequenzrelais, Phasenfolgeschutzrelais, Phasenfehlererkennungsrelais, TG30. 1. Das Phasenfolgerelais ist ein Hightech-Produkt mit großflächigen digitalen integrierten Schaltungen und transformatorloser Bauweise. Es ist äußerst vielseitig (dreiphasig 220 V ~ 380 V), ultrakompakt und elegant. 2. Mithilfe einer integrierten Schaltung erkennt es Fehler anhand der Spannungswellenform und der Phasenlage. 3. Bei Phasenumkehr, dreiphasiger Spannungsunsymmetrie, Phasenausfall oder Kurzschluss während des Betriebs einer induktiven Last, wie z. B. eines Motors, erkennt es das Problem schnell und aktiviert den Relais-Schutz. Seine Schutzfunktion ist unempfindlich gegenüber Schaltungseigenschaften, Laststrom, Überströmen, unsymmetrischen Strömen und Lastbedingungen. 4. Es gewährleistet einen optimalen und dauerhaften Betrieb unabhängig von den klimatischen Bedingungen und somit einen normalen und stabilen Motorlauf. 5. Dieses Relais schützt verschiedene Drehstrommotoren und andere Drehstromgeräte wie Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge und Spritzgießmaschinen. Das Phasenfolgerelais ist ein Hightech-Produkt mit großflächigen digitalen integrierten Schaltkreisen und transformatorloser Bauweise. Es ist äußerst vielseitig (Drehstrom 220 V ~ 380 V), ultrakompakt und elegant. Mithilfe eines integrierten Schaltkreises erkennt es die Spannungswellenform und die Phase der Stromversorgung und identifiziert so Anomalien. Bei Phasenumkehr, Drehstrom-Spannungsunsymmetrie, Phasenausfall oder Kurzschluss während des Betriebs einer induktiven Last wie eines Motors erkennt es das Problem schnell und aktiviert den Schutz. Seine Schutzfunktion ist unempfindlich gegenüber Stromschwankungen im Stromkreis oder der Last, Überströmen, Stromunsymmetrien und Lastcharakteristika. Dadurch gewährleistet es einen optimalen und stabilen Motorbetrieb über lange Zeiträume, unabhängig von den klimatischen Bedingungen. Dieses Gerät dient zum Schutz verschiedener Drehstrommotoren und anderer Drehstromgeräte wie Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge und Spritzgießmaschinen. Schutzfunktionen: 1. Phasenausfallschutz: Bei Phasenausfall einer Phase während des Betriebs oder der Abschaltung des geschützten Stromkreises leuchtet zunächst die rote Kontrollleuchte auf. 2. Phasenvertauschungsschutz: Dieses sofort reagierende Sicherheitsgerät schützt die Phasen L1, L2 und L3 vor Phasenvertauschung. Anschließend leuchtet die gelbe Kontrollleuchte auf. 3. Schutz vor Spannungsunsymmetrie: Dieses Gerät schützt vor Spannungsunsymmetrien von über 50 %, da eine dreiphasige Spannungsunsymmetrie den ordnungsgemäßen Betrieb des Geräts beeinträchtigen kann. Bei Phasenausfall leuchtet zunächst die rote Kontrollleuchte auf. 4. Zeitverzögerter Schutz: Im Fehlerfall reagiert das Gerät mit einer Verzögerung von 1 bis 3 Sekunden. Funktionsweise: 1. Bei korrekter Phasenbelegung L1, L2 und L3 leuchtet die grüne Kontrollleuchte am Relais und das Relais schließt. Andernfalls leuchtet die gelbe Kontrollleuchte. Durch Vertauschen zweier dieser Belegungen erkennt das Relais die Phasenfolge und arbeitet normal. Leuchtet die gelbe Kontrollleuchte und bleibt das Relais nach normalem Betrieb des geschützten Geräts geöffnet, liegt wahrscheinlich ein Anschlussfehler im externen Stromkreis vor. Das Relais ist zum Schutz vor Anschlussfehlern ausgelegt. 2. Bei Phasenausfall in einer der Phasen L1, L2 oder L3 leuchtet die rote Kontrollleuchte, die grüne Kontrollleuchte bleibt aus und das Relais entriegelt. Sobald die normale Spannung wiederhergestellt ist, schließt das Relais und die grüne Kontrollleuchte leuchtet. 3. L1, L2 und L3 sind an ein Dreiphasennetz angeschlossen. NO und COM sind normalerweise offene Kontakte, NC und COM sind normalerweise geschlossene Kontakte. Die Klemmen werden direkt mit einem Kabel verbunden. Technische Daten: Modell: TG30 Nennspannung: 220–380 V AC Nennstrom: 5 A Leistungsaufnahme: ≤ 2 W Isolationsspannung: 40.000 V DC/m Montage: 35-mm-DIN-Schiene oder M2- bis M4-Schrauben Paketgewicht: ca. 98 g Lieferumfang: 1 × Phasenfolgerelais
