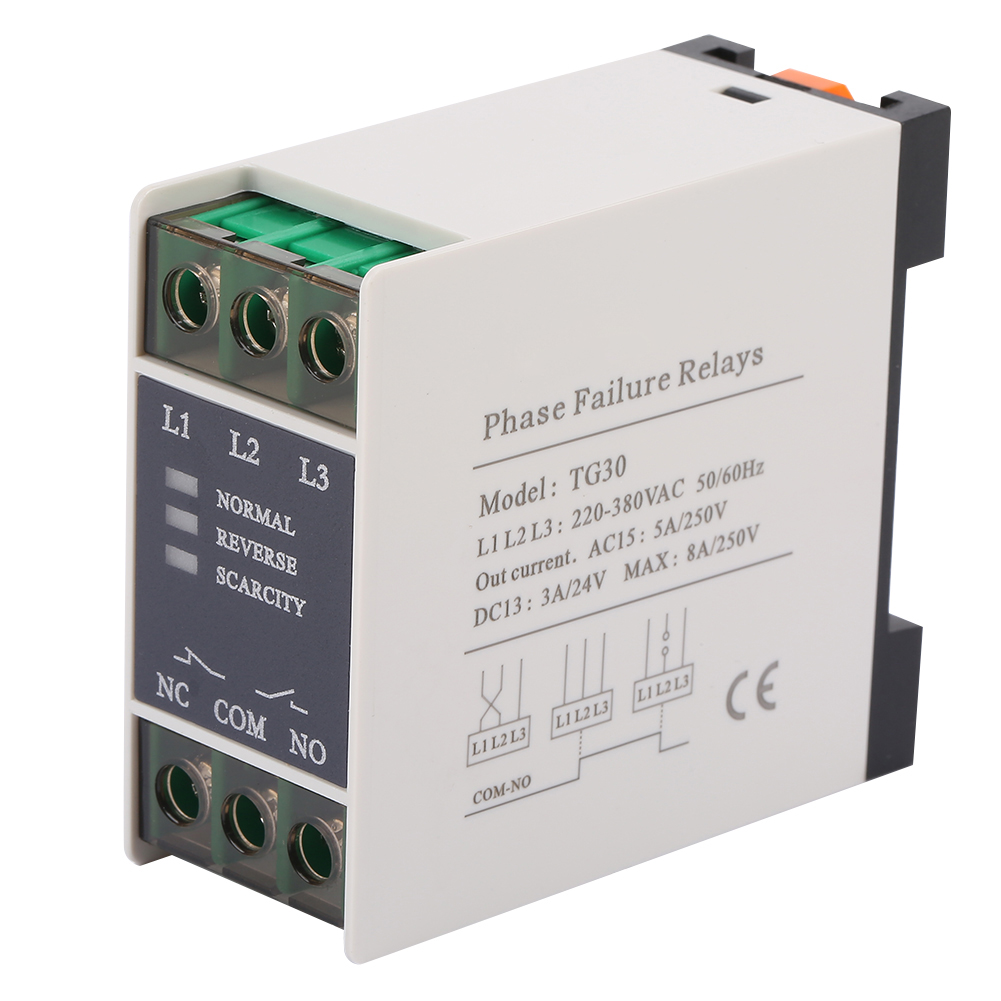

Tg30 Phasenfolgerelais, Phasenausfallschutz 220–380 V Ac

Willkommen in unserem Shop! Das Phasenfolgerelais ist ein neues Hightech-Produkt mit großflächigen digitalen integrierten Schaltkreisen und transformatorlosem Design. Es ist äußerst vielseitig (dreiphasig 220 V ~ 380 V), ultrakompakt und besticht durch sein ansprechendes Design. Es erkennt mithilfe eines integrierten Schaltkreises die Wellenform und Phase der Stromversorgung, um festzustellen, ob eine Störung vorliegt. Bei Phasenumkehr (Antips), dreiphasiger Spannungsunsymmetrie, Phasenausfall oder Kurzschluss während des Betriebs einer induktiven Last, wie z. B. eines Motors, kann es schnell eine Diagnose stellen und den Relaisschutz aktivieren. Seine Schutzfunktion wird nicht durch Stromkreisstrom, Laststrom, Überspannungsströme, unsymmetrische Ströme oder Lastcharakteristika beeinträchtigt und gewährleistet so unter allen klimatischen Bedingungen volle Leistung und Zuverlässigkeit für einen stabilen und normalen Motorbetrieb. Es kann zum Schutz verschiedener Drehstrommotoren und anderer Drehstromgeräte wie Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge und Spritzgießmaschinen eingesetzt werden. **Schutzfunktionen:** 1. **Phasenausfallschutz:** Aktiviert sich bei Ausfall einer Phase, unabhängig davon, ob der geschützte Stromkreis läuft oder abgeschaltet ist. In diesem Fall leuchtet die rote Kontrollleuchte auf, und dieser Alarm hat Priorität. 2. **Phasenvertauschungsschutz:** Sofortiger Schutz bei falscher Anschlussreihenfolge der Phasen L1, L2 und L3. Die gelbe Kontrollleuchte leuchtet auf. 3. **Spannungsunsymmetrieschutz:** Der Schutz wird aktiviert, wenn die Spannungsunsymmetrie 50 % überschreitet. Eine Unsymmetrie der Drehstromspannungen kann die Gerätesicherheit beeinträchtigen. Bei Phasenausfall leuchtet die rote Kontrollleuchte (Priorität). 4. **Zeitverzögerungsschutz:** Im Fehlerfall verzögert der Monitor die Aktivierung und Freigabe um 1 bis 3 Sekunden. **Funktionsweise:** 1. Bei korrekter Verbindung der Phasen L1, L2 und L3 leuchtet die grüne Kontrollleuchte am Relais und das Relais schließt. Im Fehlerfall leuchtet die gelbe Kontrollleuchte. Durch Vertauschen zweier beliebiger Phasen akzeptiert das Relais die neue Sequenz und arbeitet normal. Bleibt die gelbe Kontrollleuchte an und schließt das Relais nach normalem Gerätestart nicht, liegt wahrscheinlich ein externer Verdrahtungsfehler vor. Das Relais verfügt über eine Schutzfunktion gegen Anschlussfehler. 2. Fehlt eine der Phasen L1, L2 oder L3, leuchtet die rote Kontrollleuchte, die grüne Kontrollleuchte erlischt und das Relais öffnet. Sobald die Spannung wieder im Normalbereich liegt, wird das System sofort zurückgesetzt: Die grüne Kontrollleuchte leuchtet auf und das Relais schließt. 3. L1, L2 und L3 werden an die dreiphasige Wechselstromversorgung angeschlossen. NO und COM sind die normalerweise offenen Kontakte; NC und COM sind die normalerweise geschlossenen Kontakte. Verbinden Sie die Klemmen direkt mit Drähten. **Technische Daten:** * Modell: TG30 * Nennspannung: 220–380 V AC * Nennstrom: 5 A * Leistungsaufnahme: ≤ 2 W * Isolationsspannung: 40000 V DC/m * Montageart: 35-mm-TH-Schiene oder M2–M4-Schrauben * Produktgewicht: ca. 98 g / 3,4 oz **Packungsinhalt:** Sie erhalten 1 Phasenfolge-Relais.
