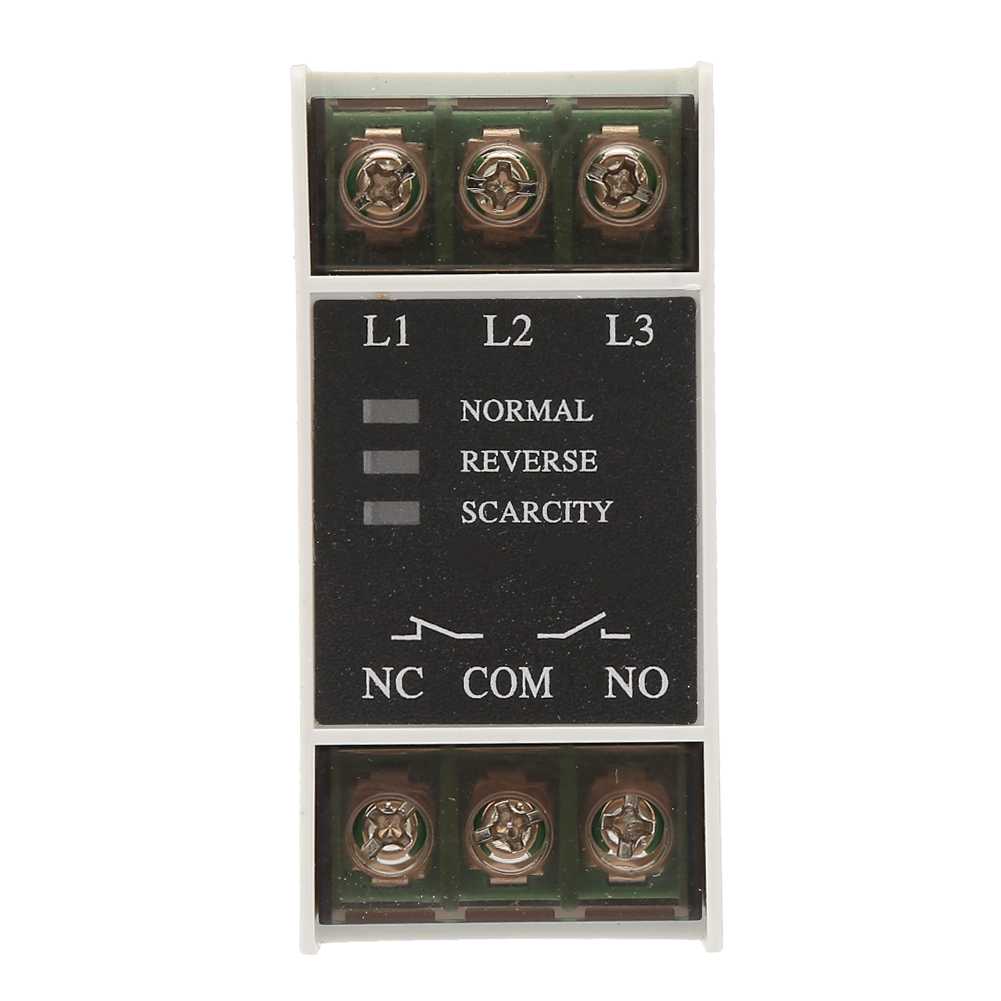

Tg30s 220–440 V Ac Mini-3-phasen-sequenzrelais-schutzschalter Mit Phasenschutzrelais

1. Dynamischer und statischer Phasenausfallschutz: Bezeichnet den Phasenausfall einer beliebigen Phase im Betriebs- oder Stillstandszustand des geschützten Geräts. Die Kontrollleuchte leuchtet rot und hat Priorität. 2. Phasenvertauschungsschutz: Verhindert die falsche Phasenfolge der dreiphasigen Wechselstromversorgung (L1, L2, L3). Sofortige Reaktion. Die Kontrollleuchte leuchtet gelb. 3. Schutz vor Spannungsunsymmetrie: Bezeichnet Spannungsunsymmetrien, die den sicheren Betrieb des Geräts beeinträchtigen. Bei einer Spannungsunsymmetrie von über 8 % leuchtet die Kontrollleuchte rot und hat Priorität. 4. Verzögerungsschutz: Im Fehlerfall reagiert das Gerät nach 1–2 Sekunden, bevor das Relais auslöst. 5. Die Schutzfunktion des Geräts ist unabhängig von Leitungs- und Laststrom, Einschaltstrom, unsymmetrischem Strom und der Art der Last. Langfristiger Betrieb mit voller Leistung und unter allen Witterungsbedingungen. Der Stromverbrauch beträgt maximal 2 W. Funktionen: Dynamischer und statischer Phasenausfallschutz: Bezieht sich auf den Phasenausfall einer beliebigen Phase, während sich das geschützte Gerät im Betriebs- oder Stillstandszustand befindet. Die Kontrollleuchte leuchtet rot und hat Priorität. Phasenvertauschungsschutz: Eine Schutzmaßnahme, die eine falsche Phasenfolge der dreiphasigen Wechselstromversorgung (L1, L2, L3) verhindert. Sofortige Reaktion. Die Kontrollleuchte leuchtet gelb. Schutz vor Spannungsunsymmetrie: Bezieht sich auf eine Spannungsunsymmetrie, die den sicheren Betrieb des Geräts beeinträchtigen könnte. Bei einer Spannungsunsymmetrie von über 8 % leuchtet die Kontrollleuchte rot und hat Priorität. Verzögerungsschutz: Im Fehlerfall reagiert das Gerät nach 1–2 Sekunden, bevor das Relais auslöst. Die Schutzfunktion des Geräts wird nicht durch den Leitungs- oder Laststrom, den Einschaltstrom, den unsymmetrischen Strom oder die Art der Last beeinträchtigt. Langfristiger Betrieb mit voller Leistung und unter allen Witterungsbedingungen. Der Stromverbrauch beträgt maximal 2 W. Für den Motorschutz ist keine Motorverdrahtung erforderlich. Dieses Produkt entspricht den Normen GB/T 14048.1-2000, GB14048.5-2001 (entspricht IEC60947-1:1999). Die EMV-Eigenschaften dieses Produkts entsprechen den Messmethoden und zulässigen Grenzwerten für Funkstörungen gemäß GB4343-1995. Es bietet Schutz vor dreiphasiger Spannungsunsymmetrie, statischem Phasenausfall, Phasenvertauschung, Blitzschlag und Überspannungsfestigkeit. Spezifikationen: Modell: TG30S, Spannung: 220–440 V AC, Normen: GB/T 14048.1-2000, GB14048.5-2001 (entspricht IEC60947-1:1999). Lieferumfang: 1 x Phasenfolgeschutzschalter. Hinweis: Die tatsächliche Produktfarbe kann aufgrund der Lichtverhältnisse vom Foto abweichen. Geringfügige Messabweichungen sind möglich. Betriebszustand: 1. Bei korrekter Dreiphasenverdrahtung von L1, L2 und L3 leuchtet die grüne Kontrollleuchte und das Relais ist geschlossen. Bei falscher Phasenfolge leuchtet die gelbe Kontrollleuchte. Durch Vertauschen zweier beliebiger Phasen von L1, L2 und L3 erkennt die Kontrollleuchte die korrekte Phasenfolge und arbeitet normal. Im Normalbetrieb leuchtet die gelbe Kontrollleuchte. Schaltet das Relais nicht, liegt eine Fehlverdrahtung der externen Leitung vor. Die Kontrollleuchte schützt vor Fehlverdrahtungen. 2. Bei Phasenverschiebung von L1, L2 und L3 leuchtet die rote Kontrollleuchte, die grüne Kontrollleuchte ist aus und das Relais ist geöffnet. Bei korrekter Spannung leuchtet die grüne Kontrollleuchte und das Relais ist geschlossen. 3. L1, L2 und L3 sind an Dreiphasenwechselspannung angeschlossen. NO und COM sind Öffnerkontakte, NC und COM sind Schließerkontakte. Die Anschlüsse erfolgen direkt über die Klemmenleiste.
