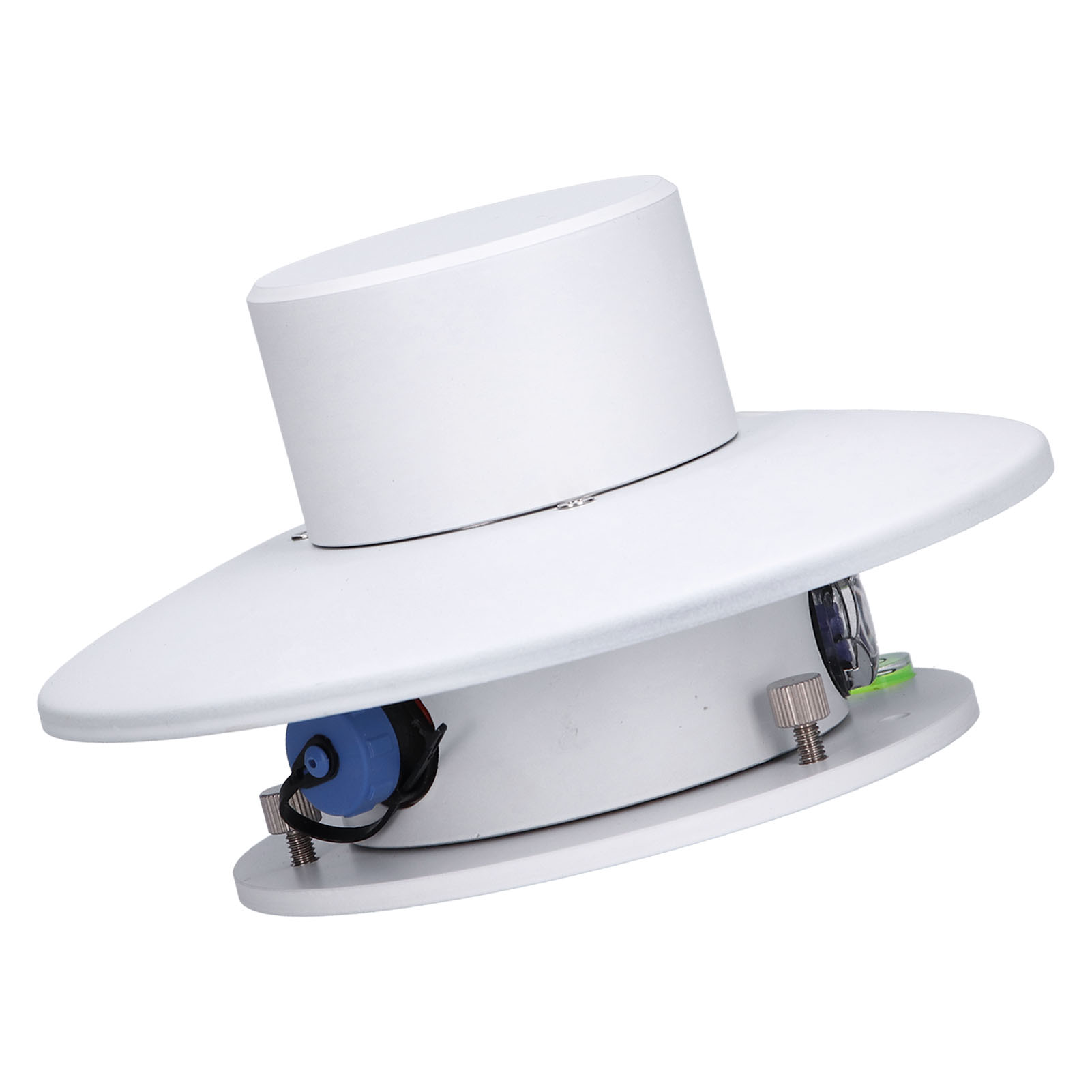

Thermoelektrischer Solar-gesamtstrahlungssender, Solarstrahlungs-photometer-sensor 10v–30v Für Den Außenbereich

1. Dank des Standard-RTU-485-Kommunikationsprotokolls kann der Sensor den aktuellen Wert der gesamten Sonneneinstrahlung direkt ablesen. Die Verdrahtung ist einfach. 2. Hohe Messgenauigkeit durch pyroelektrische Sensorelemente, kurze Reaktionszeit, geringe Fehler, geringe Temperaturkompensation und präzisere Messung im Messbereich. 3. Der pyroelektrische Sender für die gesamte Sonneneinstrahlung zeichnet sich durch ein ansprechendes Design, geringen Platzbedarf und einen Spektralbereich von 0,3–3 μm aus. 4. Die Lichtdurchlässigkeit beträgt bis zu 95 %. Die transparente Doppelglasabdeckung bietet eine hohe Empfindlichkeit und ist durch eine spezielle Oberflächenbehandlung vor Staubadsorption geschützt. 5. Das Produkt findet breite Anwendung in der Solarenergienutzung, Meteorologie, Landwirtschaft, Baustoffprüfung und Luftreinhaltung zur Messung der solaren Strahlungsenergie. Artikeltyp: Sonneneinstrahlungssensor; Material: Aluminium; Gewicht: ca. 1074 g; Breite: ca. 15,5 cm; Höhe: ca. 8,5 cm / 3,3 Zoll Modell: RS-TBQ-N01-AL 1. Parameterinformationen: RS – Firmencode TRA – Total Solar Radiation Transmitter N01 – 485-Ausgang (Standard-RTU) AL Aluminiumgehäuse Versorgungsspannung 10–30 V DC Ausgabeverfahren 485 (Standard-RTU-Protokoll) Leistungsaufnahme 0,8 W Betriebstemperatur -40 °C bis 60 °C Betriebsfeuchtigkeit 0–100 % rF Empfindlichkeit 7–14 μV·W⁻¹·m² Innenwiderstand ca. 250–400 Ω Ansprechzeit (99 %) ≤ 30 s Nichtlinearer Fehler ≤ ±3 % Entsprechender Richtungsfehler ≤ ±30 W/m² Temperaturansprechfehler ≤ ±8 % (-40 °C bis +40 °C) Spektralbereich 0,3–3 μm Messbereich 0–2000 W/m² Auflösung 1 W/m² Genauigkeit ±3 % Jährliche Stabilität ≤ ±3 % Spektrale Selektivität ≤ ±10 % Kosinus-Antwortfehler ≤ ±5 % Neigungs-Antwortfehler ≤ ±2 % 2. Verdrahtungsmethode: Leitungsfarbe Beschreibung Stromversorgung Braun Stromversorgung (10–30 V DC) Schwarz Stromversorgung negativ Ausgang Gelb 485-A Blau 485-B 3. Grundlegende Kommunikationsparameter: Code 8-Bit-Binär Datenbits 8 Bit Paritätsbit Nein Stoppbit 1 Bit Fehlerprüfung CRC (Redundanter zyklischer Code) Baudrate Kann auf 2400 Bit/s, 4800 Bit/s oder 9600 Bit/s eingestellt werden, Werkseinstellung ist 4800 Bit/s 4. Definition des Datenrahmenformats: Bei Verwendung des RTU-Kommunikationsprotokolls ist das Format wie folgt: Zeit für die Initialstruktur ≥ 4 Bytes Adresscode = 1 Byte Funktionscode = 1 Byte Datenbereich = N Bytes Fehlerprüfung = 16-Bit-CRC-Code. Endzeitstruktur ≥ 4 Bytes. Adresscode: Die Adresse des Senders, die im Kommunikationsnetzwerk eindeutig ist (Werkseinstellung 0x01). Funktionscode: Vom Host ausgegebene Befehlsfunktion. Der Sender kann die Funktionscodes 0x03 (Registerdaten lesen) und 0x06 (Register schreiben) verwenden. Datenbereich: Der Datenbereich enthält die spezifischen Kommunikationsdaten. Achten Sie zuerst auf das höherwertige Byte der 16-Bit-Daten! CRC-Code: Doppelbyte-Prüfcode. 5. Fehlersuche: 1. Bei einem Messwert von 0 prüfen Sie, ob die Schutzabdeckung des Produkts entfernt wurde und ob Sonnenlicht einwirkt. 2. Prüfen Sie die korrekte Verkabelung des 485. 3. Prüfen Sie, ob die Stromversorgung den Spezifikationen entspricht. 4. Geräteschaden. 6. Produktwartung: 1. Die Glasabdeckung sollte glatt und sauber sein. Wischen Sie sie regelmäßig mit einem weichen Tuch oder Fell ab. 2. Die Glasabdeckung darf kein Wasser enthalten. Bei anhaltenden Witterungsbedingungen wie Starkregen, Schnee, Eis usw. wird eine Abdeckung empfohlen. 3. Es wird empfohlen, regelmäßig zu prüfen, ob das Trockenmittel im Trockner feucht ist. Ein typisches Anzeichen dafür ist eine Verfärbung von Orange nach Dunkel. In diesem Fall sollte das Trockenmittel rechtzeitig ausgetauscht oder entnommen, getrocknet und wiederverwendet werden. 4. Nach mehr als zwei Jahren Betriebsdauer muss die Empfindlichkeit des Geräts vom Hersteller oder der Messabteilung neu kalibriert werden. Lieferumfang: 1 x Sender, 1 x Anschlusskabel, 1 Beutel x Zubehör (2 x Schrauben, 2 x Muttern), 1 x Bedienungsanleitung (Englisch).
