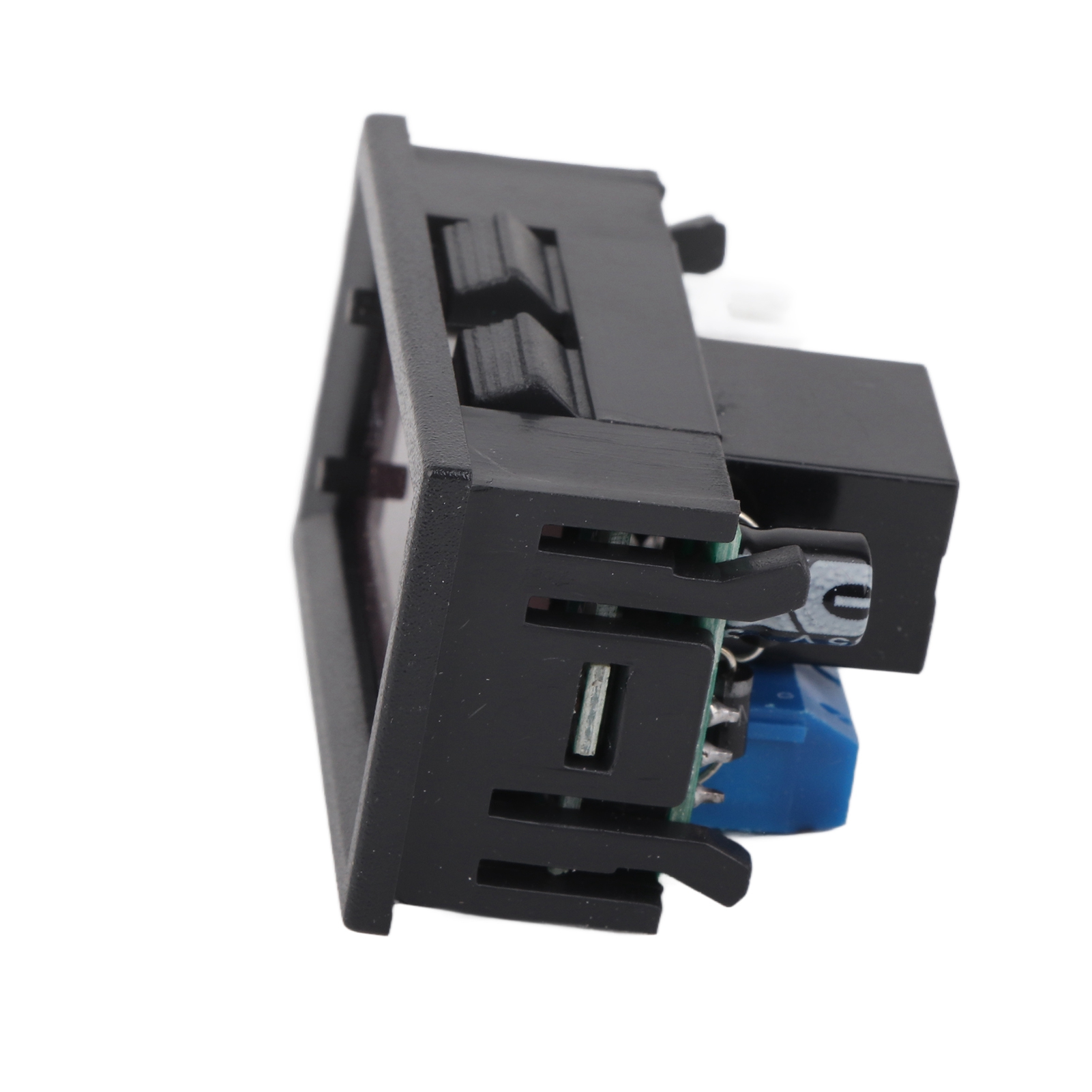

Thermostat Numérique À Microprocesseur Avec Capteur, Affichage Et Régulation De Température, 12 V Cc

1. Ce régulateur de température numérique précis permet un affichage en degrés Celsius ou Fahrenheit. 2. La température d'affichage et de consigne est réglable à 0,1 °C. Son installation et son câblage sont simples et rapides. 3. Large plage de mesure de température de -50 °C à 110 °C avec protection contre les hautes températures. 4. Installation directe ou intégration dans un panneau de commande industriel : simple et rapide. 5. Applications : zones d'incubation, boîtiers d'équipements, systèmes de climatisation, protection contre les surchauffes, etc. Spécifications : Tension d'entrée : 12 V CC Plage de mesure de température : -50 °C à 110 °C Résolution : -9,9 °C à 99,9 °C : ±0,1 °C ; autres intervalles de température : ±1 °C Précision de mesure : 0,1 °C Précision de contrôle : 0,1 °C Précision de la différence de retour : 0,1 °C Fréquence de rafraîchissement : 0,5 s Protection contre les hautes températures : 0-110 °C Entrée de mesure : Capteur étanche NTC (10 kΩ ± 0,5 %) Sortie : Relais 10 A Conditions environnementales : Température requise : -10 °C à 60 °C Humidité requise : 20 % à 85 % Consommation électrique : Courant statique ≤ 35 mA, courant de déclenchement ≤ 65 mA Poids : 33 g (environ) Contenu de l'emballage : 1 * Contrôleur de température Utilisation : Après avoir connecté l'alimentation et la charge (en vous référant au schéma de câblage), alimentez le contrôleur. Le voyant rouge indique la température de mesure. Le voyant bleu (ou rouge) indique la température à régler. Pour afficher la température réelle, appuyez sur le bouton SET. L'affichage numérique clignotera avec la température. Une fois le réglage terminé, patientez 3 secondes. Le contrôleur désactivera alors automatiquement le relais en fonction de la température préréglée. Ce capteur supporte les charges de forte puissance. Assurez-vous que le câblage est correct. Description de l'état des voyants et de l'affichage numérique : Voyant : Éteint, le relais est désactivé ; Allumé, le relais est désactivé. Affichage numérique : LLL indique un circuit ouvert ; HHH, hors plage de mesure (le contrôleur désactivera le relais) ; ---, protection contre la surchauffe. Description des paramètres : Appuyez sur le bouton SET pendant 5 secondes pour accéder au menu principal de réglage. Appuyez sur STC (+) ou C/F (-) pour sélectionner P0 à P8. Concernant le réglage des paramètres P0 à P8 : pour régler P0, appuyez simultanément sur STC (+) et C/F (-). Le chiffre P0 clignotera. Appuyez de nouveau sur STC (+) et C/F (-) pour effectuer le réglage. Une fois terminé, appuyez simultanément sur STC (+) et C/F (-) pour confirmer. Les paramètres P1 à P8 peuvent être configurés comme pour P0, selon vos besoins. La touche C/F permet de basculer entre Fahrenheit et Celsius. Appuyez une fois sur C/F pour afficher F (mode Fahrenheit), puis une deuxième fois pour passer en mode C (Celsius). Le mode par défaut est C (Celsius). Si vous constatez une erreur de température importante, l'appareil est peut-être en mode Fahrenheit. Exemple de réglage : Si vous devez contrôler l’équipement de réfrigération : 1. Veuillez sélectionner le mode C dans le code P0. 2. Si la température actuelle s’affiche, appuyez sur la touche SET. Le texte de réglage suivant clignotera. Appuyez ensuite sur C/F (+) et SET (-) pour régler la température d’arrêt du refroidissement. Après le réglage, veuillez patienter 3 secondes ; la confirmation de retour sera automatique. 3 : Réglage de la différence de retour : Appuyez d'abord sur la touche SET pendant cinq secondes pour accéder au menu principal de réglage. Appuyez ensuite sur STC (+) et C/F (-) pour sélectionner P1. Une fois en mode P1, appuyez simultanément sur STC (+) et C/F (-). Le chiffre P0 clignote. Appuyez ensuite sur STC (+) et C/F (-) pour définir la valeur de différence (la différence de retour signifie que vous devez ajouter quelques degrés à la température de départ. Par exemple, si le système s'arrête à une température de consigne de 25 degrés, vous devez régler la température de refroidissement à 28 degrés. La valeur dans le code P1 doit donc être de 3 degrés. La différence de retour est donc de 3 degrés). Enfin, appuyez simultanément sur STC (+) et C/F (-) pour confirmer. 4 : Une fois les étapes précédentes effectuées, les données sont automatiquement enregistrées. Le résultat final est le suivant : pour le contrôle des équipements frigorifiques, la réfrigération démarre à une température supérieure à 28 °C et s'arrête à 25 °C. Pour contrôler les équipements de chauffage : 1 : Sélectionnez le mode H (code P0). 2 : Si la température actuelle s'affiche, appuyez sur la touche SET. Le texte de réglage clignote. Appuyez ensuite sur C/F (+) et SET (-) pour régler la température d'arrêt du chauffage. Après le réglage, veuillez patienter 3 secondes ; une confirmation automatique s'affichera. 3 : Réglage de la différence de retour : Tout d'abord, maintenez la touche SET enfoncée pendant cinq secondes pour accéder au menu principal de
