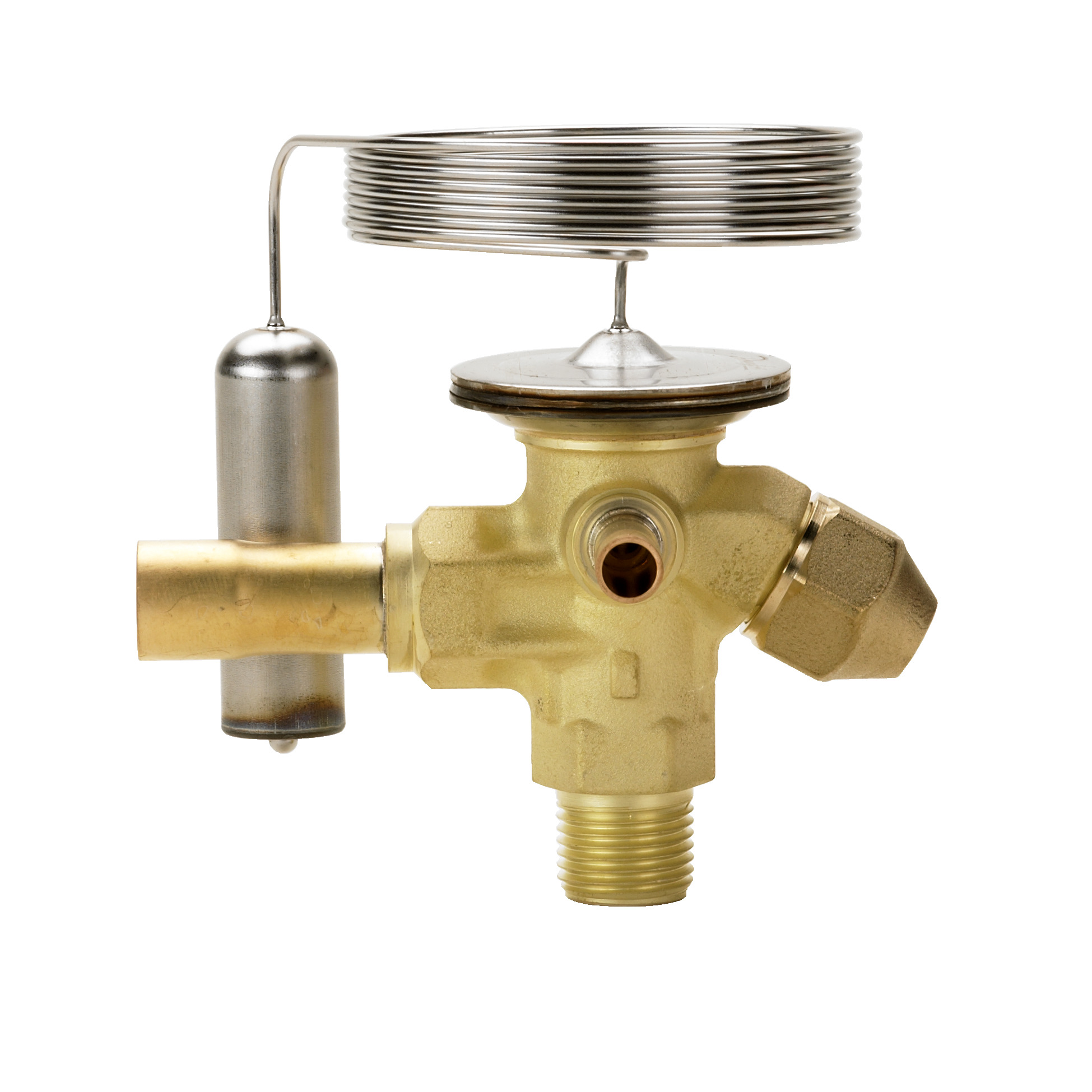

Thermostatisches Expansionsventil, Te 2, R404a/r507a

Thermostatische Expansionsventile regeln die Einspritzung von flüssigem Kältemittel in Verdampfer. Die Einspritzung wird durch die Überhitzung des Kältemittels gesteuert. Daher eignen sich die Ventile besonders für die Flüssigkeitseinspritzung in „trockenen“ Verdampfern, bei denen die Überhitzung am Verdampferausgang proportional zur Verdampferlast ist. • Breiter Temperaturbereich ◦ Auch geeignet für Gefrier-, Kälte- und Klimaanwendungen. • Austauschbare Düsenbaugruppe ◦ Einfache Lagerung ◦ Einfache Leistungsanpassung ◦ Verbesserter Service. ◦ Einfache Filterreinigung und -austausch • Nennleistungen von 1 bis 20,5 kW / 0,3 bis 5,8 TR für R407C • Kann mit MOP (Maximaler Betriebsdruck) geliefert werden. ◦ Schützt den Kompressormotor vor übermäßigem Verdampfungsdruck im Normalbetrieb. • Edelstahl-Luftsauger und patentierter Danfoss-Streifen am Luftsauger ◦ Schnell und einfach Installation ◦ Gute Temperaturübertragung vom Rohr zum Fühler • Ventile für spezielle Temperaturbereiche sind lieferbar • Geschütztes Design Zubehör TXV-Zubehör Zertifikate, Zulassungen EAC LLC CDC TYSK Maximaler Betriebsdruck [bar] 34 bar Maximaler Betriebsdruck [psig] 500 psig Kältemittel R404A/R507A Lieferumfang Sensorbefestigungsband Kapillarlänge [Zoll] 59 in Kapillarlänge [mm] 1500 mm Abbildung: Abgewinkelt Produktgruppe: Expansionsventile Flüssigkeitskategorie 2 PED-Kategorie Art. 4, Abs. 3 PED-Kategorie Art. 4, Abs. 3 Durchflussrichtung durch das Ventil: Entsprechend dem Pfeil auf dem Ventilkörper Gehäusematerial: Messing Anschlussmaterial: Messing Kupfer Produktname: Thermostatisches Expansionsventil Produktfamilienname: T2 Verpackung, Menge im Umkarton: 45 Stück Verpackungsart: Industriekarton Identisches Produkt: 068Z3422 Statische Überhitzung (SS) [°C]: 4 °C Statische Überhitzung (SS) [°F]: 7,2 °F Durchfluss: Bidirektional mit Düse 01-05 REACH-Kandidatenliste: >0,1 % Blei (CAS-Nr. 7439-92-1) Einlassgröße [Zoll]: 3/8 Zoll Auslassgröße [mm]: 12 mm Ausgleichsgröße [mm] 6 mm Service-Ersatzteile TXV Service-Ersatzteile Serie T2/TE2 Einlassanschlussart Bördelanschluss Auslassanschlussart LÖTEN Ausgleichsanschlussart LÖTEN Typ, Version TE 2 Überhitzungseinstellungswert Einstellbar Bedingungen für Nennleistung Bereich N [SI] OS=6K tcond=38 °C tevap=4,4 °C tliq=37 °C Bedingungen für Nennleistung Bereich N [IMP] OS=10,8 °F tcond=100 °F tevap=40 °F tliq=98 Druckausgleich (°F) Externer Druckausgleich Einstellbereich, max. [°C] 10 °C Einstellbereich, max. [°F] 50 °F Einstellbereich, min. [°C] -40 °C Einstellbereich, min. [°F] -40 °F
